通常，透射型衍射光栅如图11 所示，光可以垂直于光栅入射到光栅反面。此时由于α=0，因此衍射光栅公式 (8)表示如下：
另外，由于光在衍射光栅刻线槽斜面发生折射，因此根据法则Snell'slaw，下列公式成立：
这里的n是树脂的折射率，θB是闪耀角。根据公式(19)、(20)式，可得出：
把θB代入公式(11)后，便可求出与使用波长相符合的较高效率下的闪耀波长λB (Litt)（在Littrow配置下使用）。
但是，当θB+ß≥90°时，不能产生衍射光。
另外，由于内部反射会产生杂散光，因此不适用精密分光。

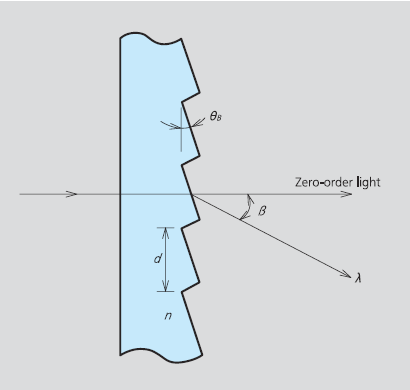

图11 透射型衍射光栅
