刻线截面形状为锯齿状的衍射光栅 (闪耀衍射光栅) 在特定阶次和波长要求下具有高衍射效率的特点。
如图5所示，光以角度α入射到反射型衍射光栅，波长λ的光会通过角度ß衍射。角度α、ß从衍射光栅法线来看，其逆时针方向为正。衍射光栅公式 (2) ’的关系如下所示：

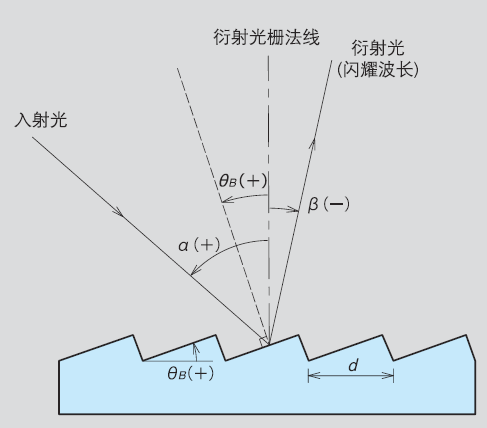

图 5 反射型光栅
对于刻线的斜面，当入射光和m阶次的衍射光形成反射时，大部分能量都集中在m阶次的衍射光上。此时刻线倾斜的角度称为闪耀角，用θB表示如下：

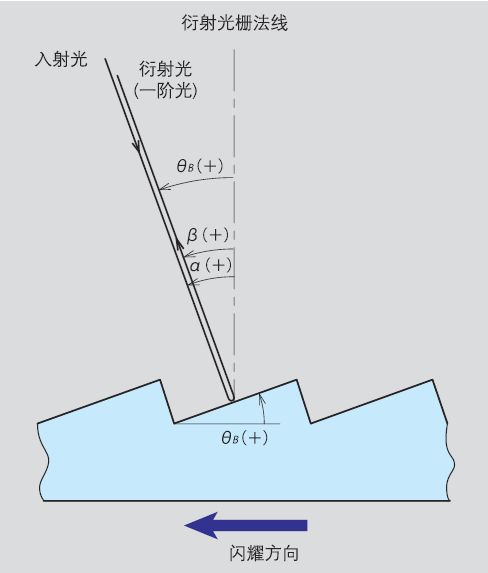

图 6 Littrow配置
此时的波长称为闪耀波长，λB表示。将 (9) 式代入 (8) 式，如下所示：
由该式可知，闪耀波长随闪耀角λB和入射角α(即使用方法)而变化。一般来说，为了表示衍射光栅的衍射特性，我们使用的是在入射光方向+1阶次衍射光时的波长(λB (Litt))，如图6所示。因为α=ß=θB,所以公式(8) 如下所示：
这种配置称为Littrow配置。在本公司的产品样本中，平面衍射光栅的闪耀波长就是在使用Littrow光路设计中的闪耀波长来定义的。不是Littrow 配置而采用其他设计时，闪耀波长λB与样本记述的闪耀波长λB（Litt）之间的关系如下所示：
根据这个公式，在非Littrow配置情况下使用时，λB比λB（Litt）短。
入射角α时，λB (Litt)和λB之间的关系如下所示：
当刻线数N=600条/mm,入射角α=60°时，300 nm的+1阶光的效率值想取最佳数值时，那么根据公式(13)，闪耀波长λB (Litt)=484 nm。因此，可从样本参数中选择λB (Litt)=500 nm的衍射光栅。而对于凹面光栅，显示的是在分光光路设计安装状态下的闪耀波长。光栅表面有箭头显示，箭头方向为闪耀方向，刻线截面形状的关系图可见图6。
