DET#n火焰熄灭[错误代码:4109 4110 4111 4112]
原因¶
可能的原因请确认以下项目：
措施¶
检测器气体流量¶

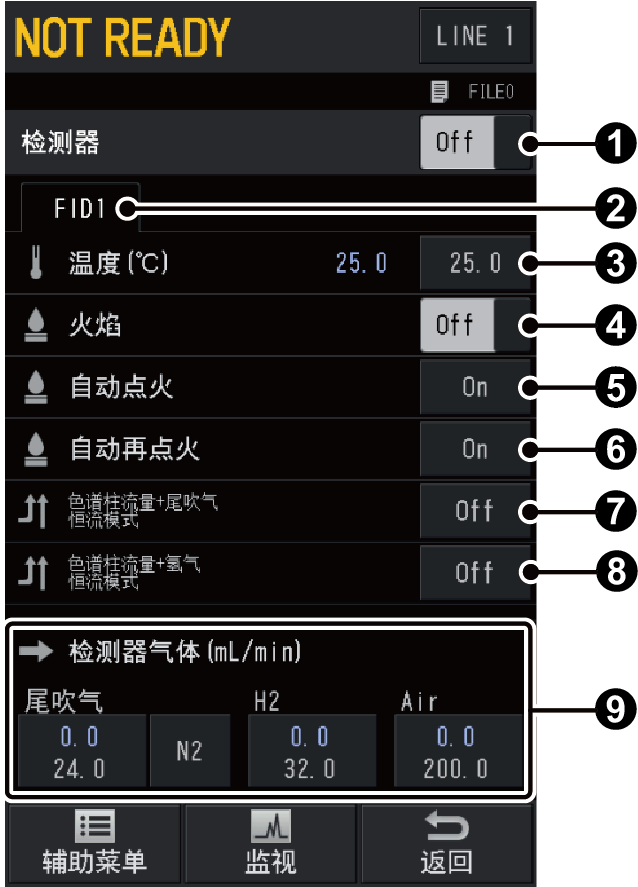

在GC主机上按HOME按钮-［检测器］显示以下画面，请确认点火动作时检测器的气体供给是否正确。
如同一个流路中有复数个检测器时，切换标签或按屏幕右上角的[LINE]来切换流路，以显示正确的检测器。
*上层是实测值，下层是设定值。
检测器气体的标准流量请参照下表。
氢气 |
空气 |
尾吹气 （BID：放电气体） （ECD：ECD气体） |
备注 |
|
|---|---|---|---|---|
FID （毛细管柱） |
32.0 mL/min |
200.0 mL/min |
24.0 mL/min |
-- |
FID （填充柱） |
32.0 mL/min |
200.0 mL/min |
载气和尾吹气的合计流量 : 20~50 mL/min |
-- |
FTD （N-mode） |
1.0~2.0 mL/min |
140.0~150.0 mL/min |
10.0~30.0 mL/min |
-- |
FTD （P-mode） |
3.0~6.0 mL/min |
140.0~150.0 mL/min |
10.0~30.0 mL/min |
-- |
FPD （P-mode） |
62.5 mL/min |
90.0 mL/min |
-- |
-- |
FPD （S-mode） |
40.0 mL/min |
60.0 mL/min |
-- |
-- |
FPD （Sn-mode） |
75.0 mL/min |
65.0 mL/min |
-- |
-- |
ECD |
-- |
-- |
15.0 mL/min （流路A）*1 30.0 mL/min （流路B）*1 |
使用氮气（N2） |
BID |
-- |
-- |
因色谱柱流量不同而异。 ~10.0 mL/min : 50.0 mL/min 10.0 mL/min~15.0 mL/min : 70.0 mL/min 15.0 mL/min~ : 100.0 mL/min |
使用氦气（He） |
SCD |
80.0 mL/min |
-- |
40.0 mL/min |
燃烧器用氧气 : 10.0 mL/min 臭氧发生器用氧气 : 25.0 mL/min |
*1 ECD-2010 Exceed 色谱柱插入长度因气路而异。参照 ECD-2010 Exceed气路识别方法 确定气路。
检测器温度¶
在检测器温度低的情况下，会遇到难以点火的情况。我们推荐将检测器温度设定在200℃以上。
按下HOME按钮 -［检测器］以显示［检测器］画面。
如同一个流路中有复数个检测器时，切换标签或按屏幕右上角的[LINE]来切换流路，以显示正确的检测器。
色谱柱的安装¶
请是否已经安装色谱柱。此请确认色谱柱连接部位是否漏气。
毛细管柱¶
填充柱¶
喷嘴堵塞(检测器为FID时)¶
请确认喷嘴是否堵塞。如果堵塞，请进行维护或将其更换。
检查FID喷嘴
色谱柱流量¶
- 使用反吹功能时，请降低反吹压力。
- 在使用大口径色谱柱等色谱柱流量较大的情况下时，请减小色谱柱流量，或减小尾吹气流量。难以更改色谱柱流量时，有时也可通过增大氢气流量而使火焰不易熄灭。
