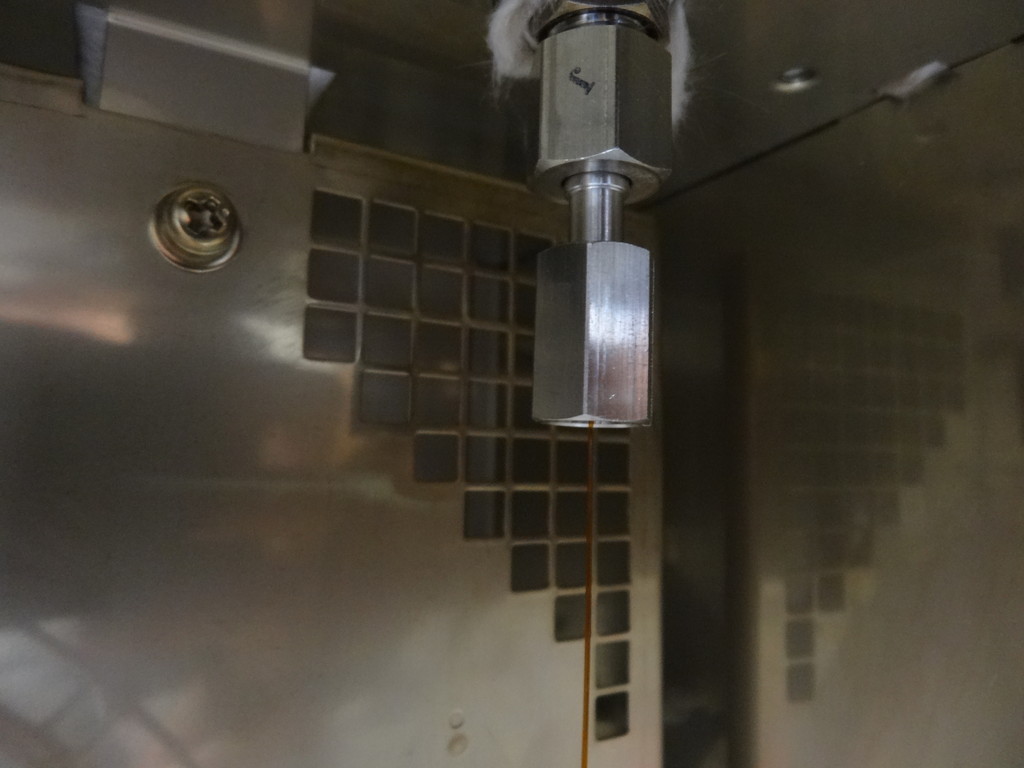

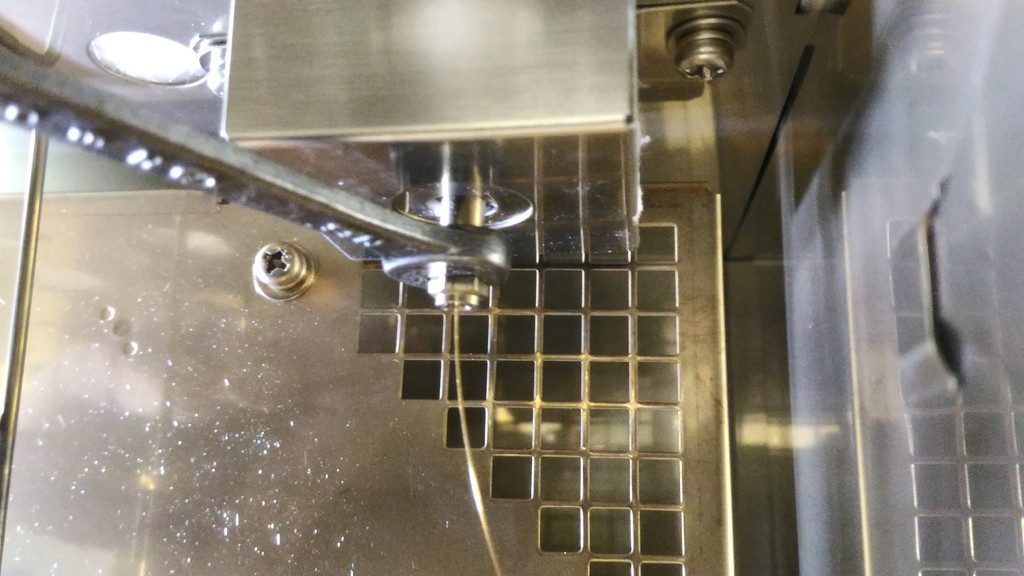

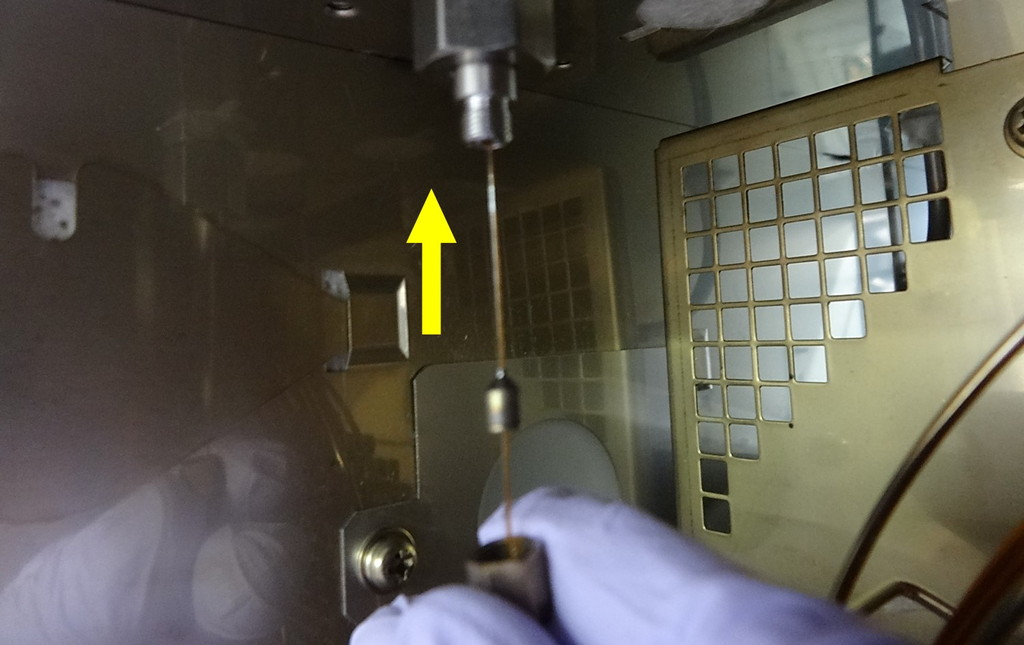

毛细管柱的安装（石墨压环）

提示

应选择与色谱柱内径相匹配的石墨压环。
请参考压环的种类。
使用GCMS时无法执行本步骤。

停止仪器运行，通过仪器窗口或工作站确认柱温箱的温度低于40 ℃，进样口和检测器的温度低于50 ℃，同时已停止供气且没有残余压力。

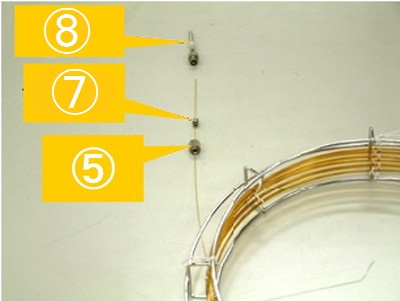

将螺母（不开口）（⑤）穿过色谱柱的进样口侧，再穿入石墨压环（⑦）。

提示

石墨容易附着有机物，因此如果直接用手接触，可能会影响分析数据。

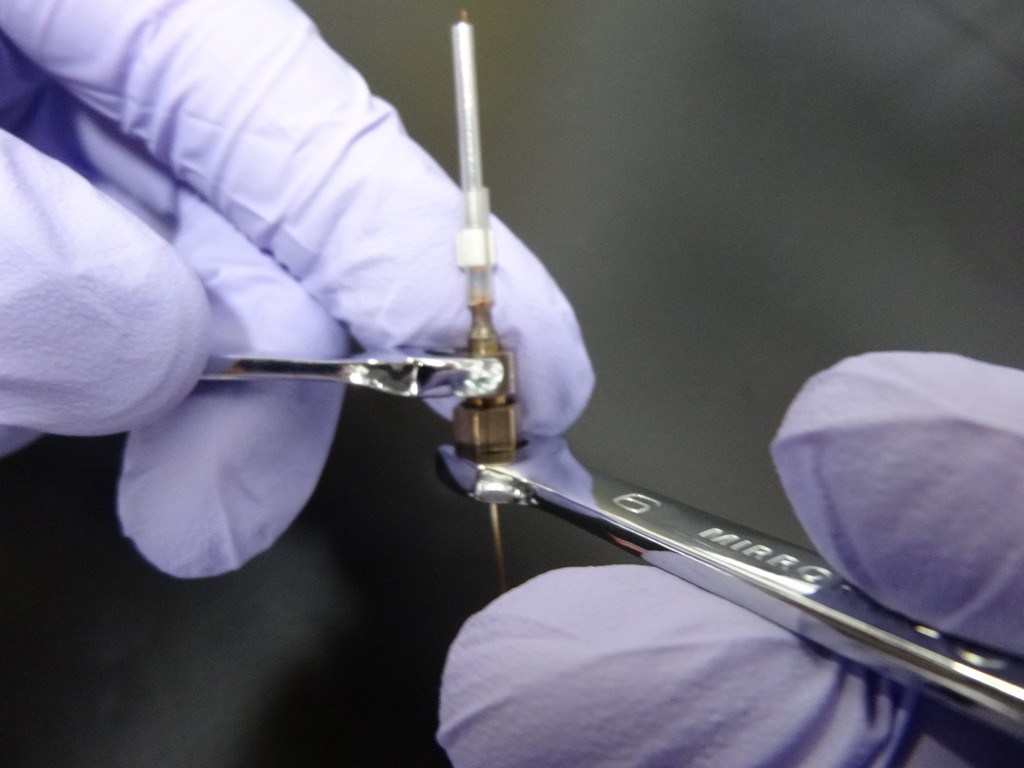

使用石墨定位夹具（⑧）和 6×8扳手临时固定石墨压环。

此时，毛细管柱应超出石墨定位夹具10 mm左右。

提示

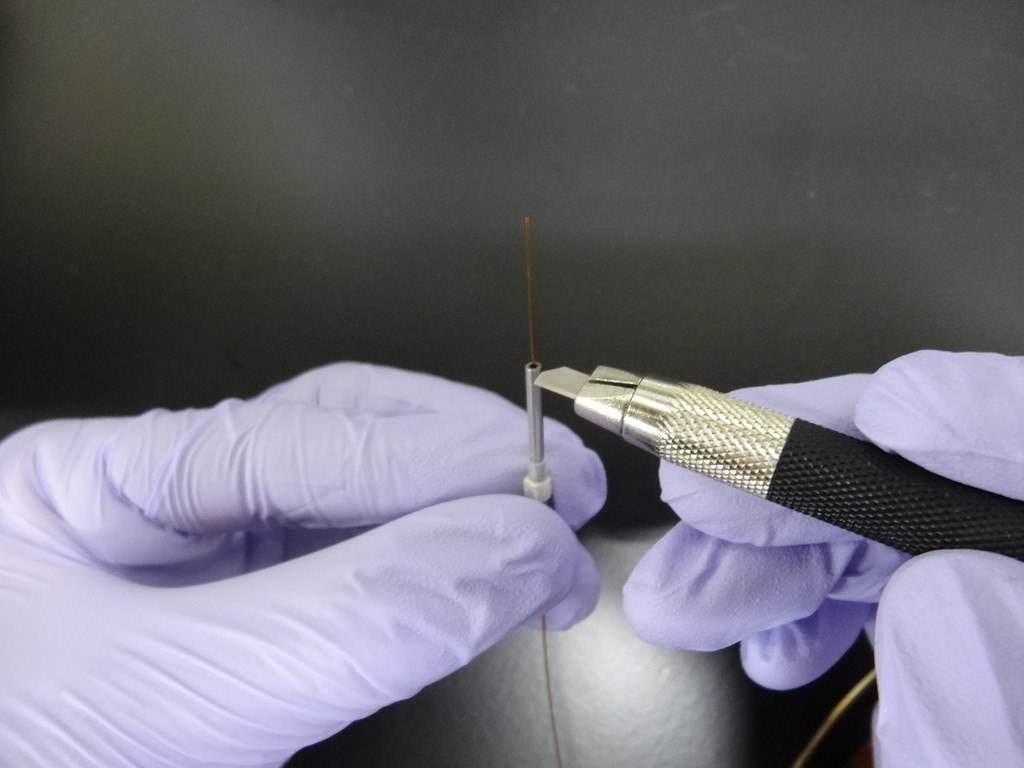

用毛细管柱切刀（④）切割色谱柱前端。

注释

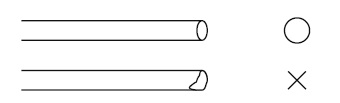

切割色谱柱，使截面保持平坦。

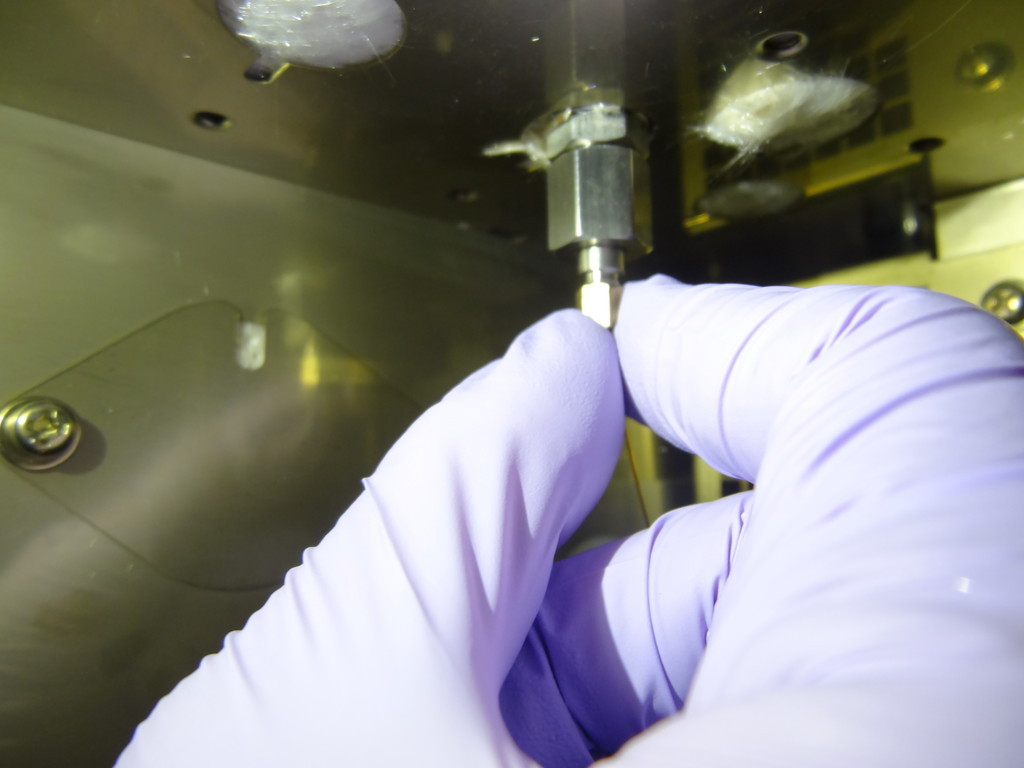

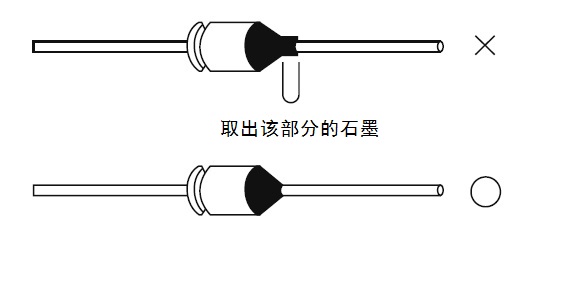

石墨进入定位夹具中时，用镊子取出里面的石墨。
此时，请勿损伤色谱柱。

若在未取出定位夹具中石墨的状态下安装色谱柱，取下色谱柱时，石墨可能残留在毛细管柱适配器中，造成堵塞。石墨堵塞时，请拆下毛细管柱适配器，用棉棒去除堵塞。

色谱柱的检测器侧也做好同样的准备。

检测器侧通常使用开口螺母，因此只需用石墨定位夹具（⑨）固定石墨压环。（将色谱柱温度提高到350 ℃以上进行分析时，与进样口端一样，使用不开口的小螺母，减少热容量后可能会更好。）

提示

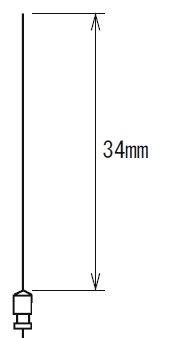

石墨压环的固定位置因使用的检测器不同而异。
用各检测器的定位夹具固定石墨压环。

GC-2030

检测器	固定位置	备注
FID	72 mm	使用金属毛细管柱时，缩短7～8 mm。
FID (使用Jetanizer时)	45 mm
TCD	50 mm
FPD	82 mm
FTD	69 mm	使用金属毛细管柱时，缩短2～3 mm。
BID	74 mm

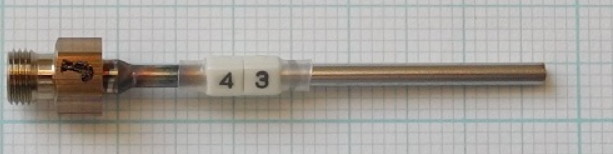

ECD（气路A）* 色谱柱流量为2 mL/min以下	43 mm	使用石墨压环定位夹具，ECD_43mm P/N221-48610-07 。
ECD（气路A）* 色谱柱流量为10 mL/min以上	38 mm	色谱柱流量为2 mL/min以上时，色谱柱的插入长度短于43 mm，将提高ECD池的耐久性（例：色谱柱流量为2～10 mL/min时：41 mm）。因为最佳插入长度根据分析条件和样品不同而异，所以需要调整。调整插入长度时，请先使用石墨压环定位夹具，ECD_43mm P/N221-48610-07 固定压环，然后移动压环位置，调整至所需长度。

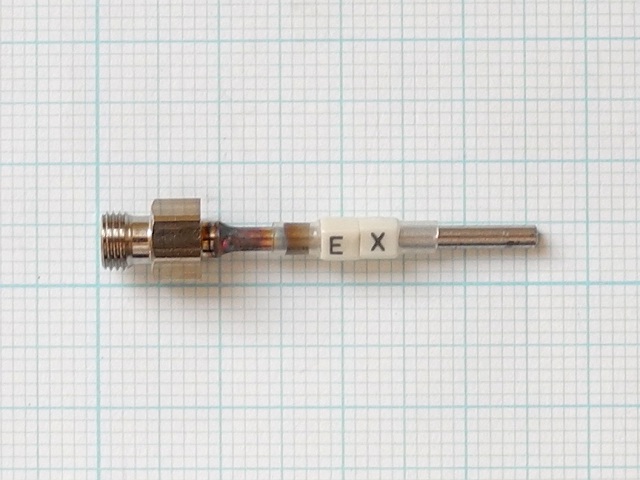

ECD（气路B）*	32mm	使用石墨压环定位夹具，ECD_32mm P/N221-48610-04 。

*ECD气路的识别方法
ECD-2010 Exceed 色谱柱插入长度因气路而异。
参照 ECD-2010 Exceed气路识别方法确定气路。

GC-2050
