ECD气路的识别方法

ECD-2010 Exceed 气路

ECD-2010 Exceed有两条气路，气路A（下图左侧）和气路B（下图右侧）。
气路A侧重灵敏度，气路B侧重耐用性。

  1. APC（气体流量控制器）
  2. MS过滤器
  3. ECD检测池

在气路A中，ECD检测池一共连接了两根管路，一条为进气气路，一条为出气气路。 （图中★1所指部分）
在气路B中，ECD检测池一共连接了三根管路，两条为进气气路，一条为出气气路。 （图中★2所指部分）

确认方法

步骤1

通过仪器窗口或工作站确认柱温箱的温度低于40 ℃，进样口和检测器的温度低于50 ℃。
确认后关闭仪器主电源。

步骤2

打开INJ / DET罩盖（★1）。

步骤3

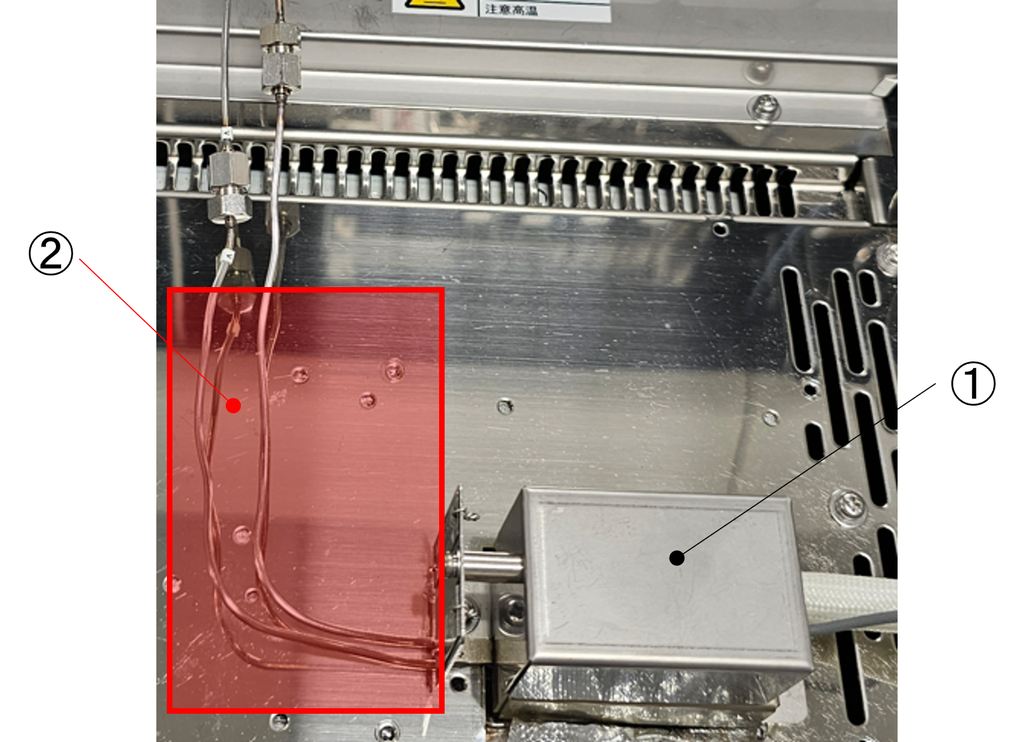

通过确认连接到 ECD检测池的管路数量（2 或 3）来识别气路。 （下图中②所指部分）

①ECD检测池
②ECD 连接管路（上图是连接两个管路的示例。）

石墨压环定位夹具

气路 A 和气路 B 的色谱柱插入长度不同。
使用适当的 石墨压环定位夹具 将石墨压环固定到色谱柱上。

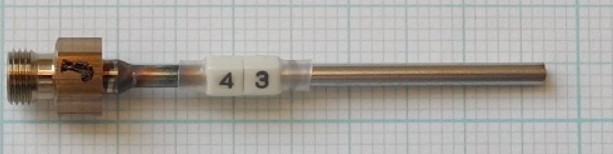

气路A：色谱柱插入长度 43mm

P/N:221-48610-07 石墨压环定位夹具,ECD_43mm

气路B：色谱柱插入长度 32mm

P/N:221-48610-04 石墨压环定位夹具,ECD_32mm
