FID收集极的安全检修、喷嘴的更换
使用部件¶
No. |
部件名称 |
类别 |
需要数量 |
备注 |
---|---|---|---|---|
① |
镊子 |
1 |
||
② |
套管螺丝刀、FID喷嘴用 |
1 |
可选设备 |
|
③ |
FID收集极组件 |
1 |
||
④ |
高压电极 |
1 |
||
⑤ |
FID喷嘴组件 STD |
1 |
φ0.3标准 (毛细管柱用) |
|
⑥ |
FID喷嘴组件 0.8 |
1 |
φ0.8水分析用 (毛细管柱用) |
|
⑦ |
FID喷嘴组件 填充柱用 |
1 |
φ0.5填充柱用 |
|
⑧ |
十字螺丝刀 |
1 |
||
⑨ |
扳手 |
1 |
||
⑩ |
钢丝绳(0.1 mm×150 mm) |
1 |
作业步骤¶
步骤1¶
通过仪器窗口或工作站确认柱温箱的温度低于40 ℃,进样口和检测器的温度低于50 ℃。
确认后关闭仪器主电源。
步骤2¶
取下与FID连接的色谱柱。
步骤3¶
打开INJ / DET罩盖。
步骤4¶
拆下固定高压线用夹钳的螺丝,拆下夹钳。
步骤5¶
松开收集极压板前侧的螺丝。
不需要拆下螺丝。
步骤6¶
拆下收集极压板后侧的螺丝。
步骤7¶
顺时针方向滑动收集极压板。
步骤8¶
提起收集极(③)后拆下。
步骤9¶
将收集极翻面,确认其内部。
若收集极内部有污染,请清扫。清扫时,请使用蘸有有机溶剂(丙酮、正已烷等)的棉签或柔软的刷子。若收集极内部损伤,可能产生噪音。
污染严重或生锈时,请更换收集极。
接下来进入喷嘴的检修、更换环节。
步骤10¶
拆下信号线的连接器。
步骤11¶
抬起固定高压电极的金属板并拆下。
步骤12¶
拔出高压电极(④)。
若高压电极有污染,请清扫。清扫时,请使用蘸有有机溶剂(丙酮、正已烷等)的棉签或柔软的刷子。
污染严重或生锈时,请更换高压电极。
更换高压电极时,拆下高压线(白色电缆)的连接器(仪器前侧)。
步骤13¶
用套管螺丝刀(②)松开FID喷嘴。
步骤14¶
用镊子拆下FID喷嘴。
![]() |
|
---|---|
![]() |
请勿碰撞喷嘴。 |
步骤15¶
确认FID喷嘴前端的喷射口。
-
若喷射口有污染,请清扫。清扫时,请使用蘸有有机溶剂(丙酮、正已烷等)的棉签或柔软的刷子。
-
喷射口堵塞时,请使用钢丝绳(⑩),清除喷嘴前端的堵塞。
-
受到样品的严重污染或无法清除喷嘴前端的堵塞时,请更换喷嘴。
下列情况下,请使用内径较大的喷嘴:
-
使用内径0.53 mm的毛细管柱时(内径0.5 mm)
-
进行广域浓度测定时(内径0.5 mm)
-
水溶液的分析中氢火焰容易熄灭时(内径0.8 mm)
-
高沸点成分分析中喷嘴堵塞时(内径0.8 mm)
步骤16¶
安装FID喷嘴。
步骤17¶

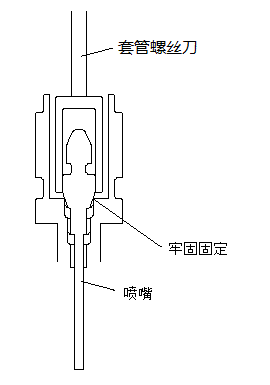

用套管螺丝刀(②)牢固固定。
步骤18¶
安装高压电极(④)。
步骤19¶
安装固定高压电极的金属板。
将金属板挂到弹簧的一端后按入。
步骤20¶
安装信号线的连接器。
步骤21¶
安装收集极(③)。
步骤22¶
将收集极压板恢复到原位置,安装2处螺丝。
步骤23¶
高安装高压线用夹钳,固定高压线。
步骤24¶
关闭INJ / DET罩盖。
