毛细管柱的安装（ClickTek压环）

视频（将ClickTek压环安装到色谱柱）¶

视频（将毛细管柱（ClickTek压环）安装到GC）¶

注释

ClickTek压环不适用于金属色谱柱。
OCI/PTV不适用于ClickTek压环。
GCMS不适用于ClickTek压环。
在使用ClickTek压环时，进样口底部的温度分布会较石墨压环相比有所变化。根据分析样品所用的溶剂和溶质所不同，一部分峰形状和溶出顺序可能会产生变化。如遇到类似现象，请针对ClickTek压环进行分析方法和标准曲线的调整。

ClickTek适配器的安装方法请参考 ClickTek适配器的安装。

使用部件¶

No.	部件名称	类别	需要数量	备注
①	镊子	其他	1
②	毛细管柱切刀	毛细管柱连接用部件	1	可选设备
③	ClickTek连接器	毛细管柱连接用部件	2	可选设备
④	ClickTek压环	毛细管柱连接用部件	2	可选设备
⑤	Pre-fix工具	毛细管柱连接用部件	1	可选设备

提示

应选择与色谱柱内径相匹配的ClickTek压环。
请参考压环的种类。

作业步骤¶

步骤1¶

停止仪器运行，通过仪器窗口或工作站确认柱温箱的温度低于40 ℃，进样口和检测器的温度低于50 ℃，同时已停止供气且没有残余压力。

步骤2¶

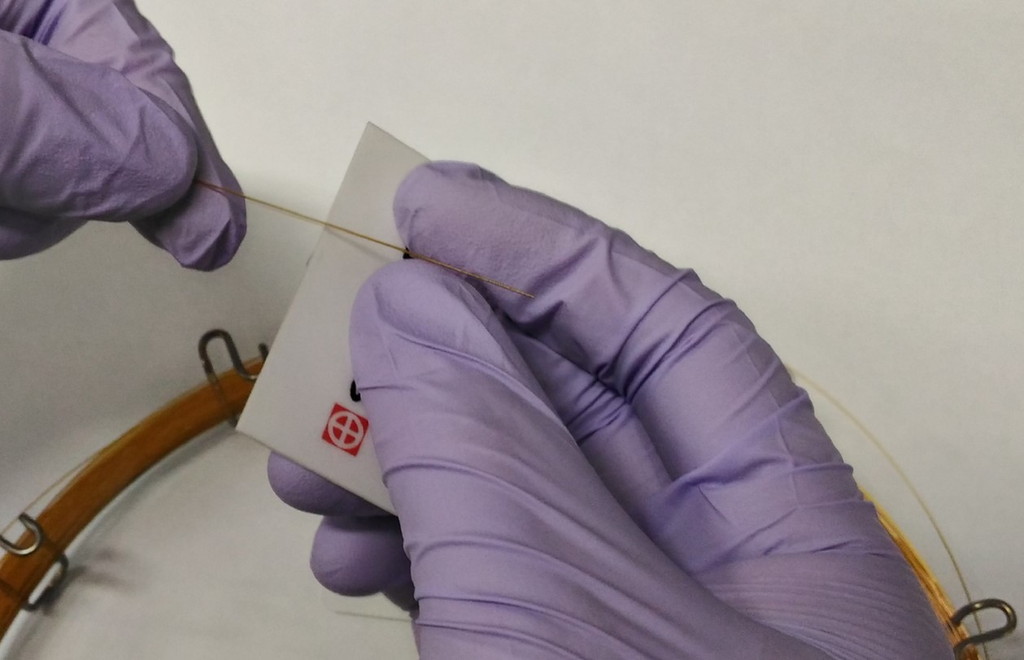

用毛细管柱切刀（②）切割色谱柱前端。

步骤3¶

用Pre-fix工具（⑤）将ClickTek压环（④）安装到色谱柱上。

下面以Split分析时安装到SPL侧的方法为例进行说明。

使用ClickTek压环简易安装套件时，请参考使用ClickTek压环简易安装套件。

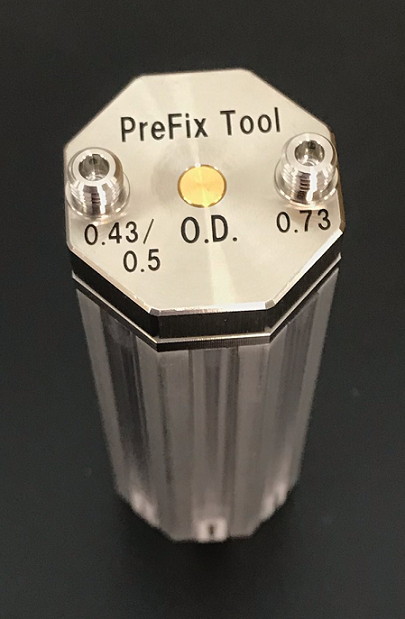

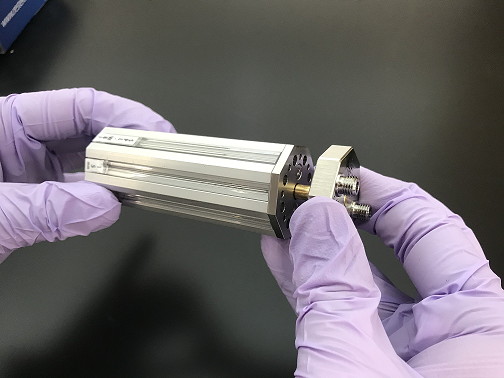

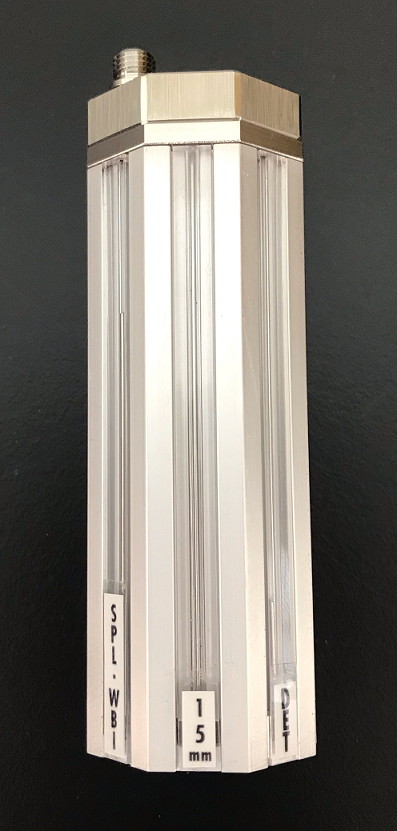

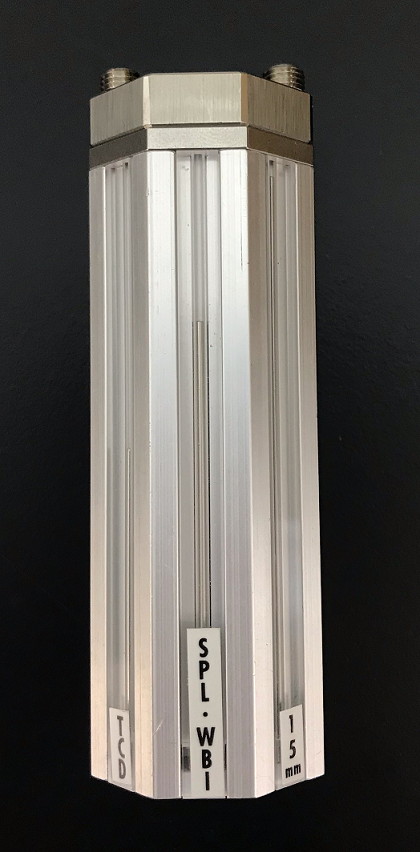

提起Pre-fix工具的旋转部，将插入口对准“SPL•WBI”。

使用小孔用和中孔用的ClickTek压环时，与“0.43/0.5”的插入口对齐；使用大孔用ClickTek压环时，与“0.73”的插入口对齐。

注释

根据进样口、检测器的种类选择Pre-fix工具的插入口。

为ClickTek Ver.1时

项目	插入长度
SPL・WBI	Split/Splitless 33 mm
15 mm	Splitless 15 mm （使用内径0.53 mm的大口径色谱柱进行不分流分析时）
FID	71 mm
TCD	49 mm
BID	73 mm
FTD	68 mm
ECD-Exceed	42 mm
FPD	81 mm

为ClickTek Ver.2时

项目	插入长度
SPL・WBI	Split/Splitless 33 mm
15 mm	Splitless 15 mm （使用内径0.53 mm的大口径色谱柱进行不分流分析时）
DET	71 mm（使用FID、TCD、BID、FTD、ECD-Exceed或STCD时）
FPD	81 mm

进样口、FID、FPD的插入长度和ClickTek压环没有变化。无论哪个版本的ClickTek均可使用。

ClickTek压环的色谱柱插入长度比石墨压环短约1 mm。如果不使用Pre-fix工具，直接安装ClickTek压环，请参考上表。
将Ver.1的Pre-fix工具用于Ver.2的ClickTek时，当检测器为FID、TCD、BID、FTD、ECD-Exceed或STCD时，请使用“FID”。
如果以错误的色谱柱插入长度使用，可能灵敏度会大幅度波动。请设定为与所用ClickTek的版本匹配的色谱柱插入长度。
ClickTek的Ver.1和Ver.2的区分方法请参考步骤9的注释。

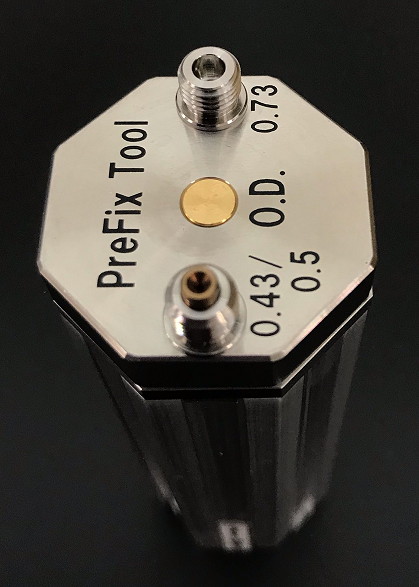

将ClickTek压环安装到Pre-fix工具上。

注释

请使用与色谱柱内径匹配的ClickTek压环。

色谱柱内径	名称和形状	压环内径	备注
～0.25 mm	ClickTek压环小孔用 0.43	0.43 mm	有2条标示线。
0.32 mm	ClickTek压环中孔用 0.5	0.5 mm	有1条标示线。
0.53 mm	ClickTek压环大孔用 0.73	0.73 mm	无标示线。

ClickTek压环约拆装5次后即需要更换。

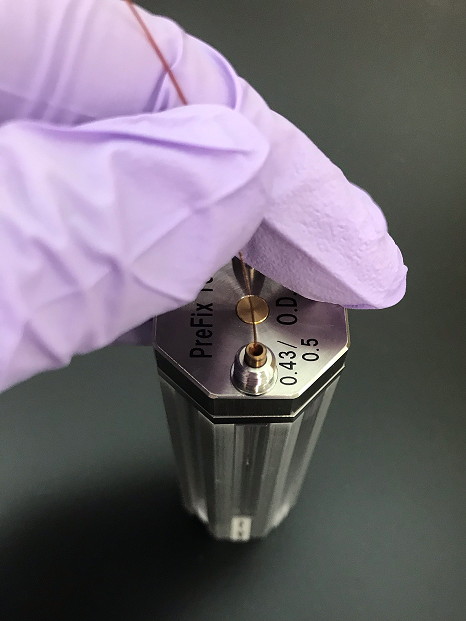

将色谱柱插入Pre-fix工具中，一直插到底。

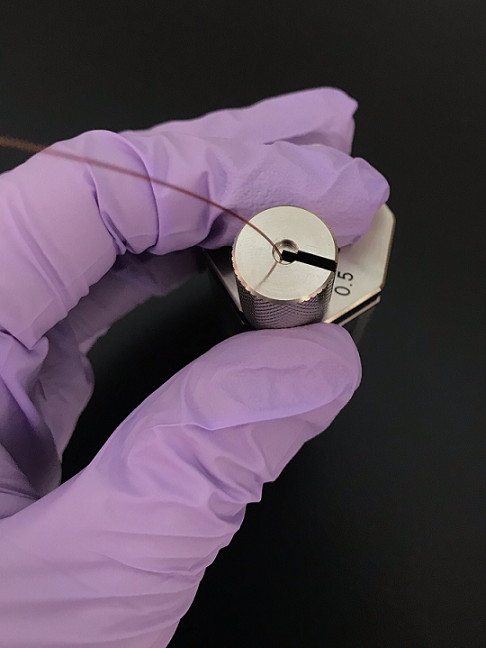

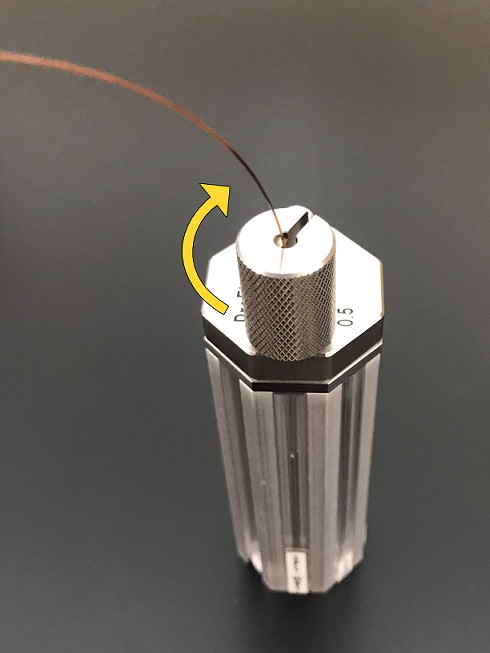

将滚花螺丝穿过色谱柱并按顺时针方向旋转。

提示

旋转滚花螺丝，直至与压环接触。

确认色谱柱已插到Pre-fix工具的底部。

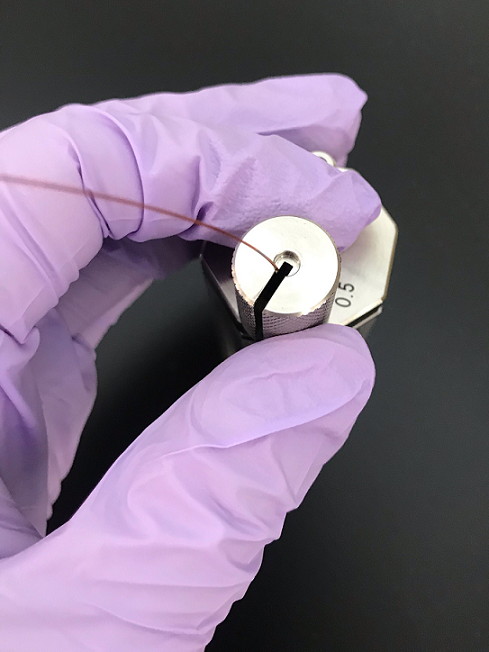

一边压住色谱柱，防止其掉落，一边将滚花螺丝顺时针方向旋转90度。

拆下滚花螺丝，用镊子夹住压环，取下色谱柱。

注释

请务必用镊子夹住压环后取下。
如果拉拽色谱柱，可能导致色谱柱损坏。

确认压环已牢固地安装到色谱柱上。

注释

如果压环未牢固地安装到色谱柱上，请继续拧45度。

步骤4¶

检测器侧色谱柱的准备工作与步骤2～3相同。

步骤5¶

将手伸入门开关口向外拉，打开柱温箱门。

步骤6¶

将色谱柱挂到色谱柱挂架上。

步骤7¶

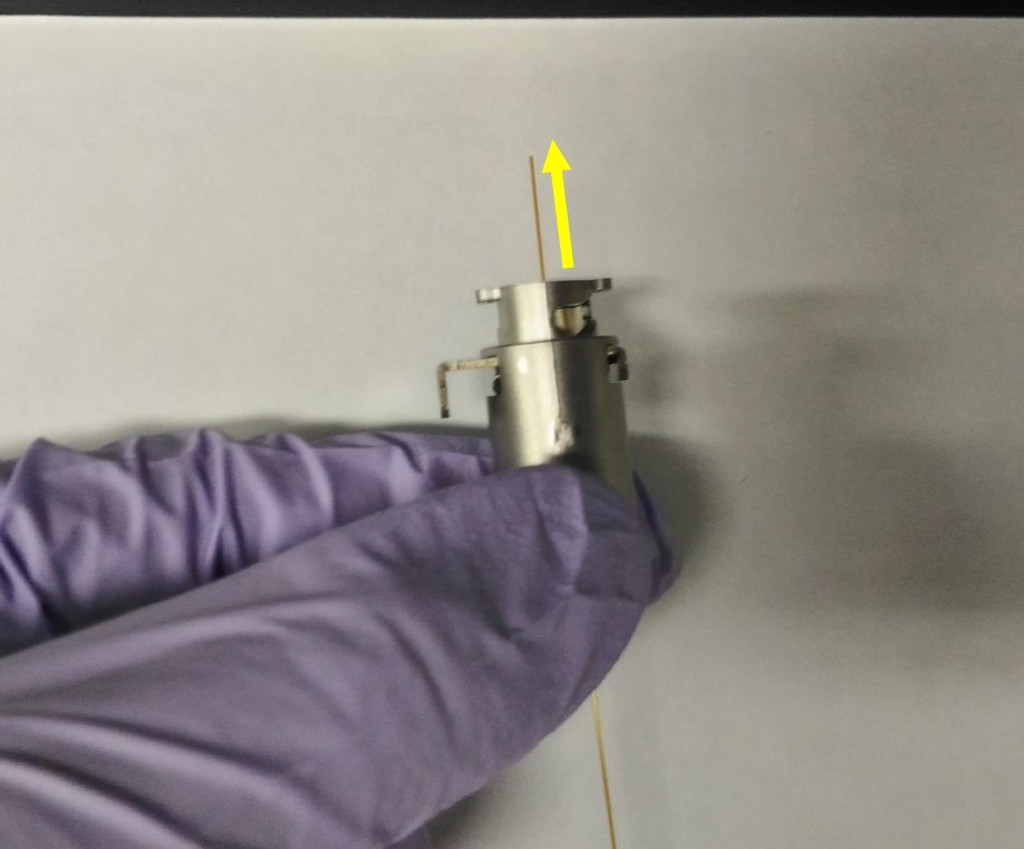

将进样口侧的色谱柱穿入ClickTek连接器（③）中。

步骤8¶

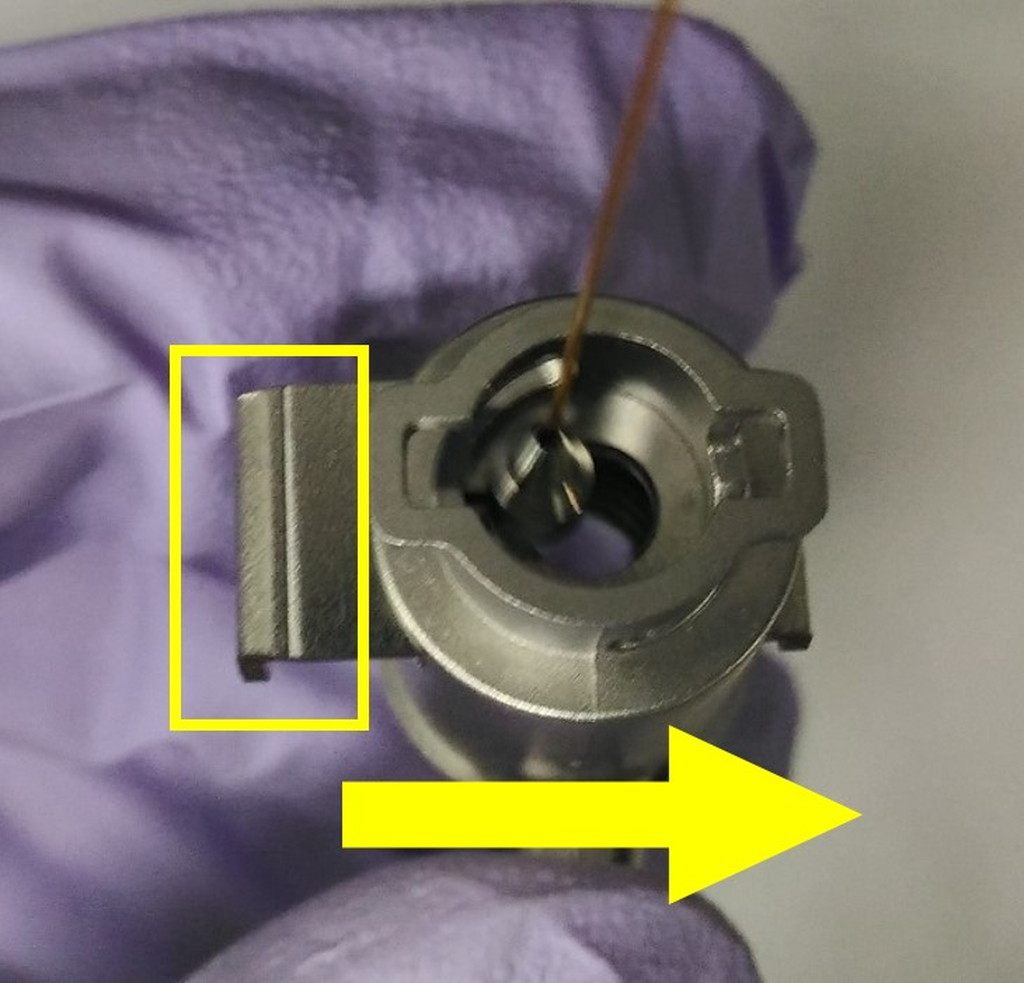

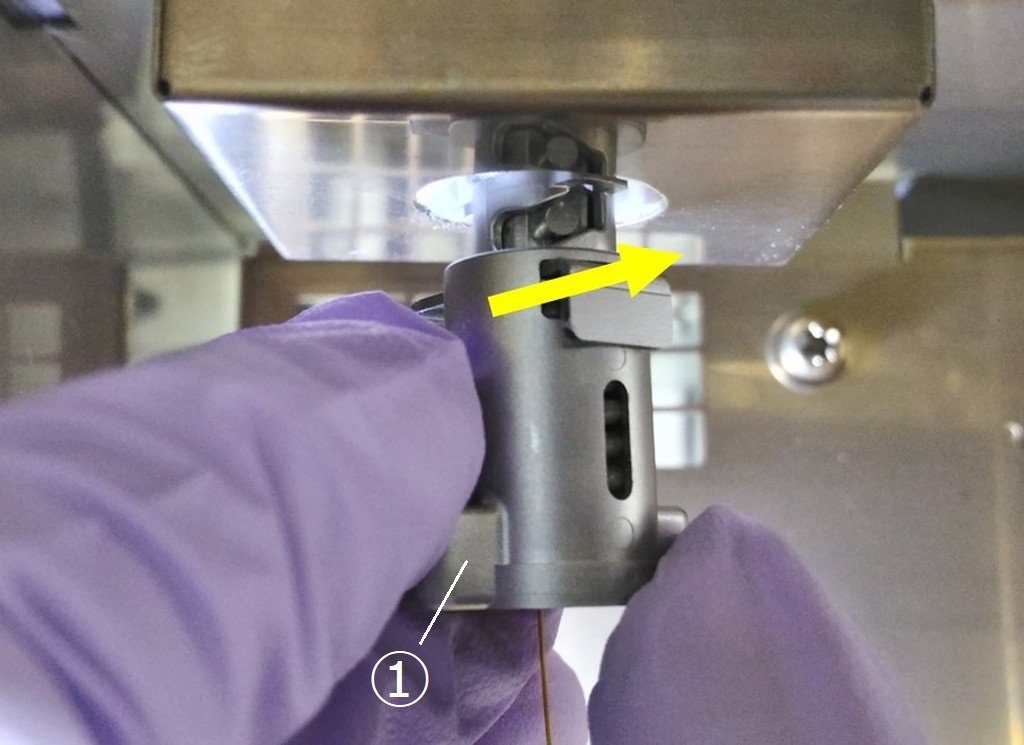

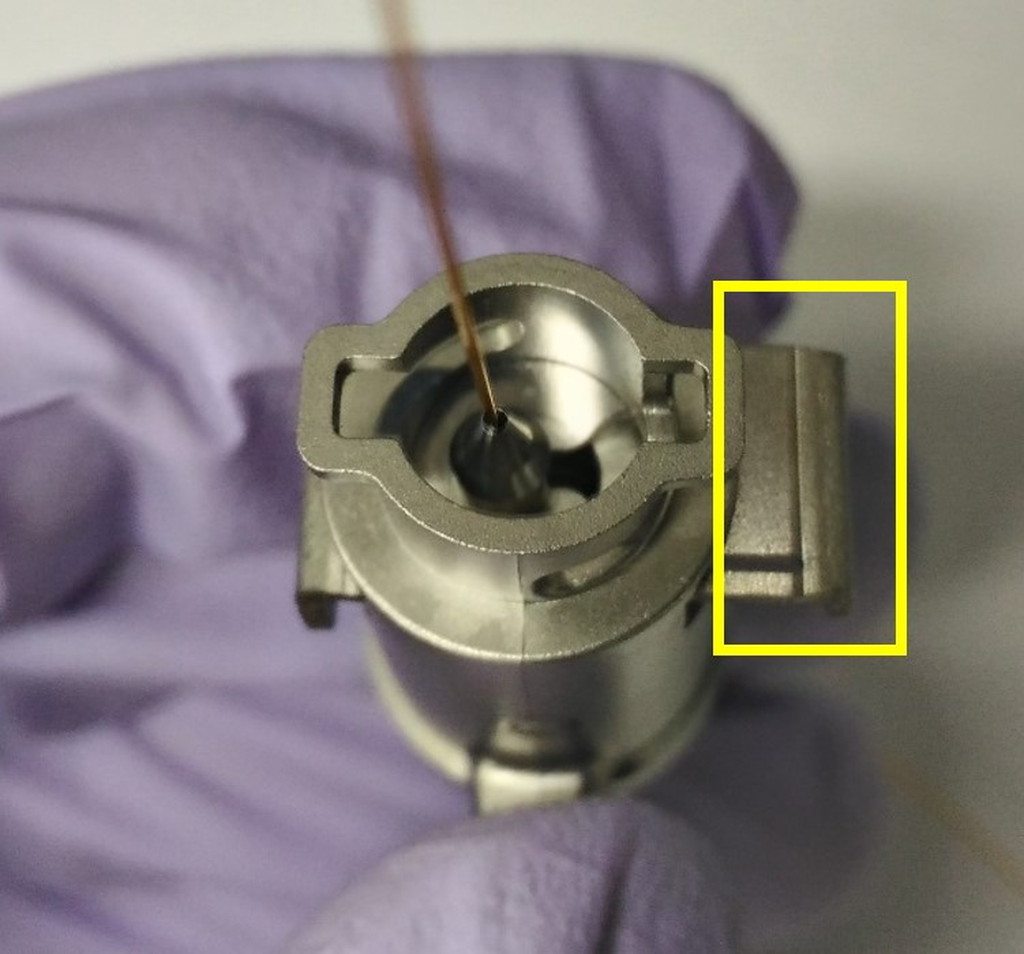

滑动侧面的配件，直至听到“咔嚓”声锁定。

步骤9¶

将色谱柱插入进样口。

注释

请确认ClickTek压环没有杂质等物附着。
杂质等物附着时，请使用蘸有有机溶剂（丙酮、正已烷等）的干净的布轻轻擦拭。

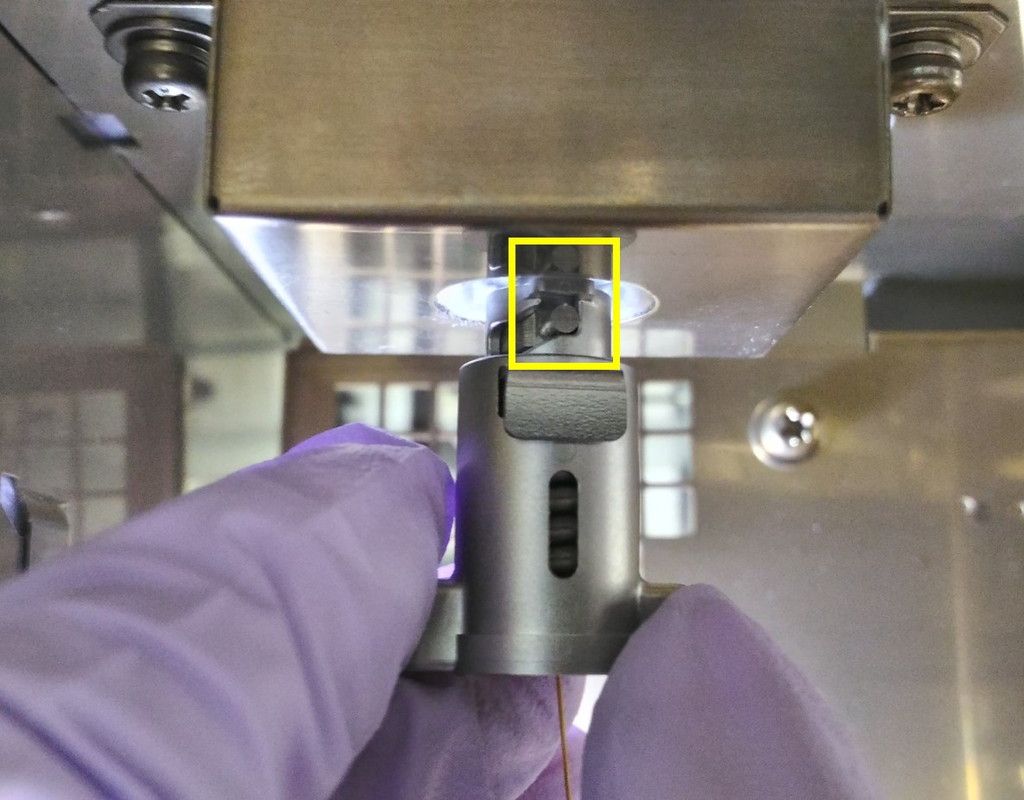

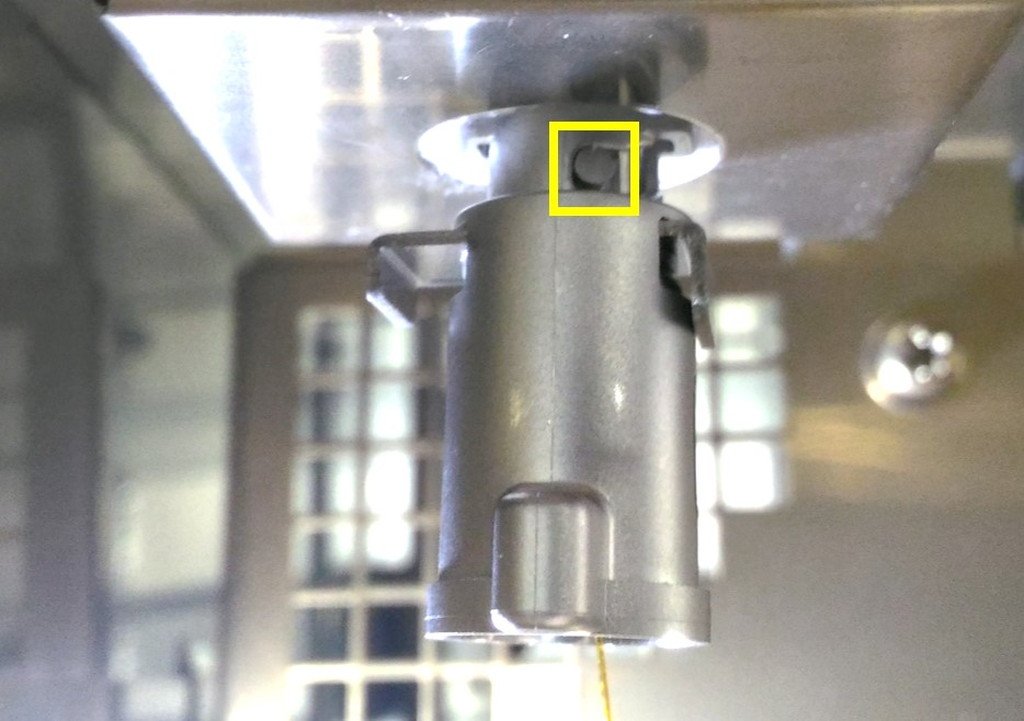

将适配器的突起部对准ClickTek连接器的凹槽插入。

注释

插入长度因ClickTek的版本不同而异。详情请参考步骤3的注释。

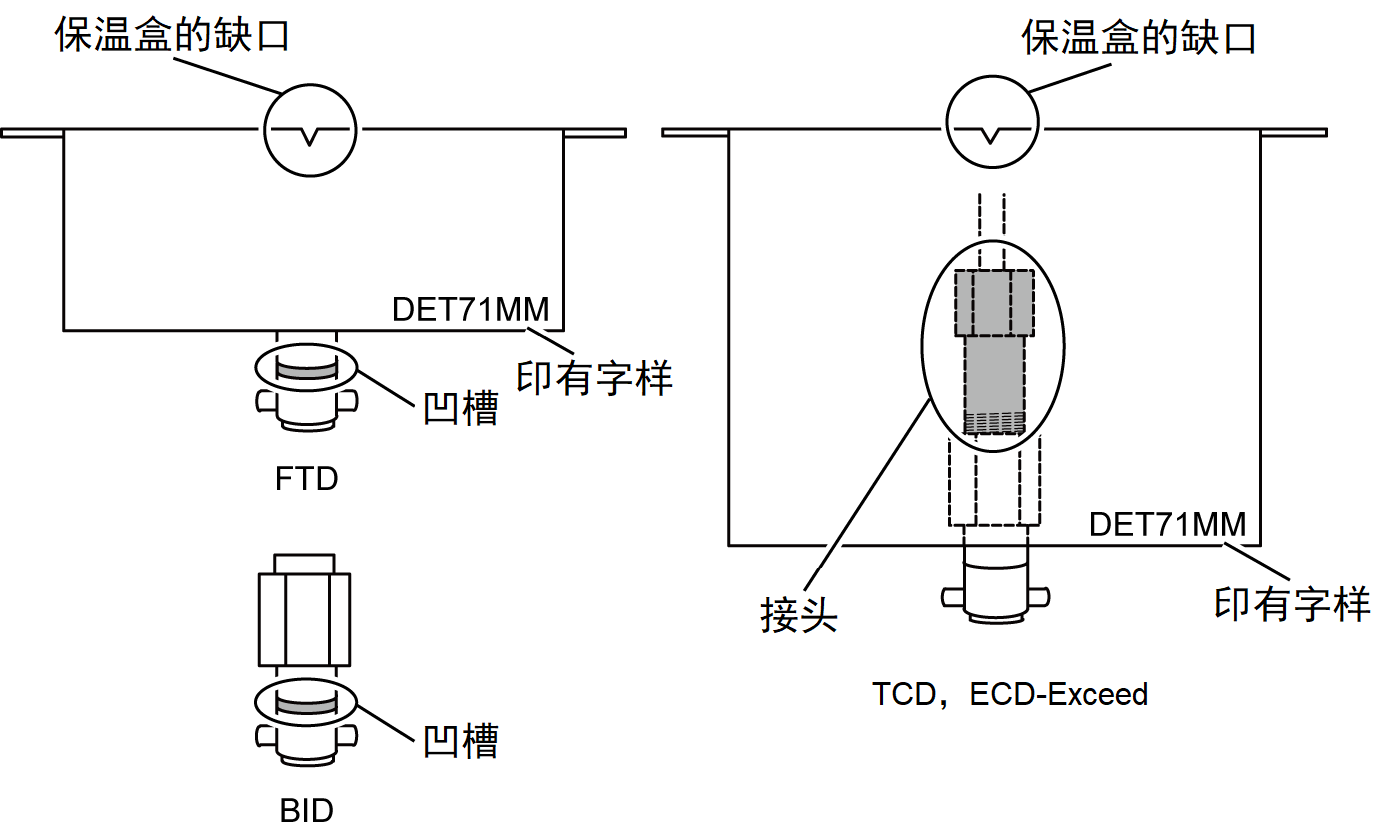

TCD、BID、FTD或ECD-Exceed的形状因ClickTek的版本不同而异。
Ver.2有如下特征：
- 保温盒上有缺口和“DET71MM”的字样（TCD、FTD、ECD-Exceed）
- 适配器上有凹槽（BID、FTD）
- 适配器上有接头（TCD、ECD-Exceed）

进样口、FID、FPD、STCD在不同版本的ClickTek中没有区别。

步骤10¶

顺时针旋转，以拧紧ClickTek连接器，直至听到“咔嚓”声。

注释

在拧紧ClickTek连接器时，请手持旋钮部并旋转。

步骤11¶

检测器侧也按步骤7～10固定色谱柱。

步骤12¶

关闭柱温箱门。

步骤13¶

启动GC。

使用ClickTek压环简易安装套件¶

使用部分ClickTek Starter套件中附带的ClickTek压环简易安装套件时，请将毛细管柱的安装（ClickTek压环）的步骤3和4替换为以下步骤，将ClickTek压环安装到色谱柱上。

步骤1¶

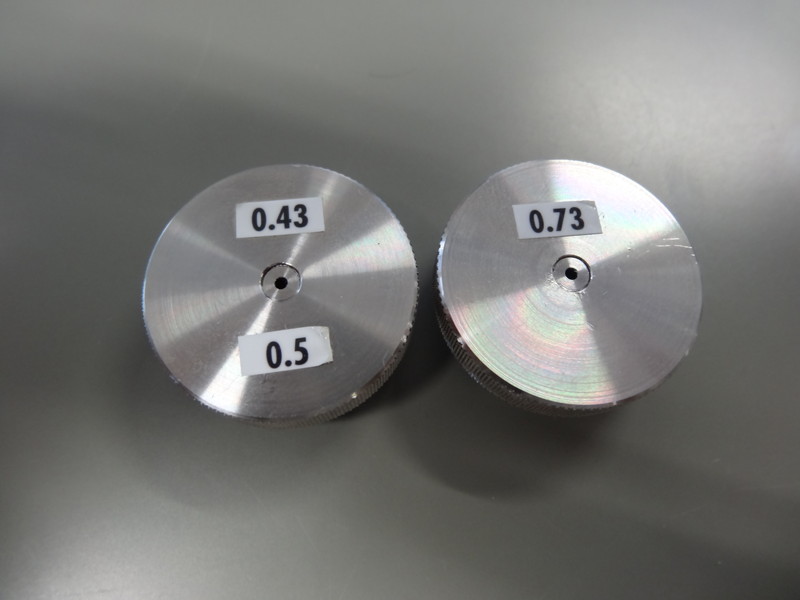

确认安装套件的标签和ClickTek压环的种类。

小孔用和中孔用的ClickTek压环与贴有“0.43 0.5”标签的安装套件配套使用；大孔用ClickTek压环则与贴有“0.73”标签的安装套件配套使用。
（参考压环的种类）

步骤2¶

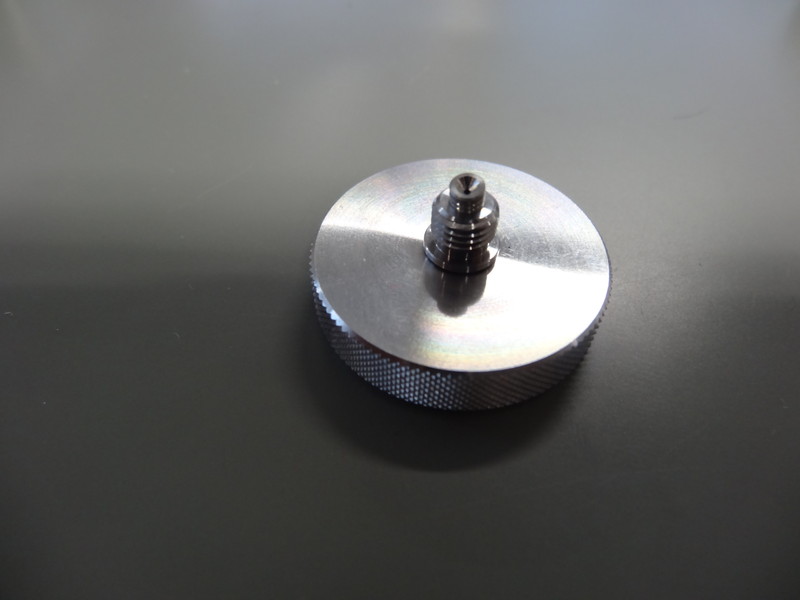

将ClickTek压环安装到安装套件上。

步骤3¶

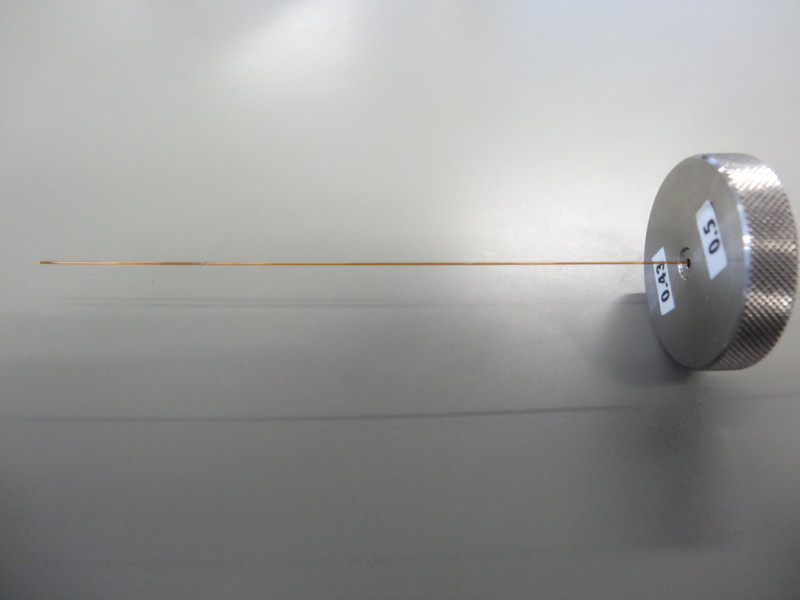

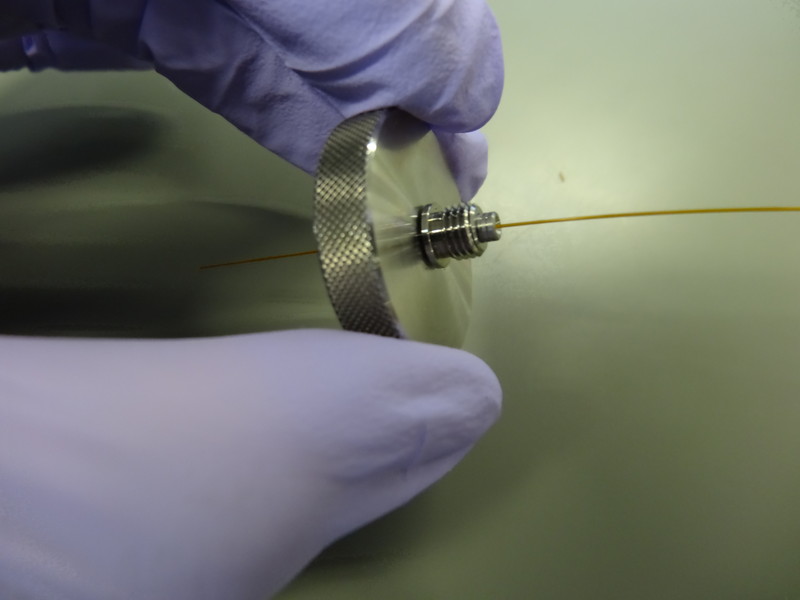

将色谱柱插入安装套件中。

注释

请勿使ClickTek压环掉落。

提示

需要根据进样口和检测器的种类切割色谱柱。
将色谱柱插到安装套件时，请参考下表，拉出足够可以切割的长度。

为ClickTek Ver.1时

项目	插入长度
SPL・WBI	Split/Splitless 33 mm
15 mm	Splitless 15 mm （使用内径0.53 mm的大口径色谱柱进行不分流分析时）
FID	71 mm
TCD	49 mm
BID	73 mm
FTD	68 mm
ECD-Exceed	42 mm
FPD	81 mm

为ClickTek Ver.2时

项目	插入长度
SPL・WBI	Split/Splitless 33 mm
15 mm	Splitless 15 mm （使用内径0.53 mm的大口径色谱柱进行不分流分析时）
DET	71 mm （使用FID、TCD、BID、FTD、ECD-Exceed或STCD时）
FPD	81 mm

进样口、FID、FPD、STCD的插入长度和ClickTek压环没有变化。无论哪个版本的ClickTek均可使用。

步骤4¶

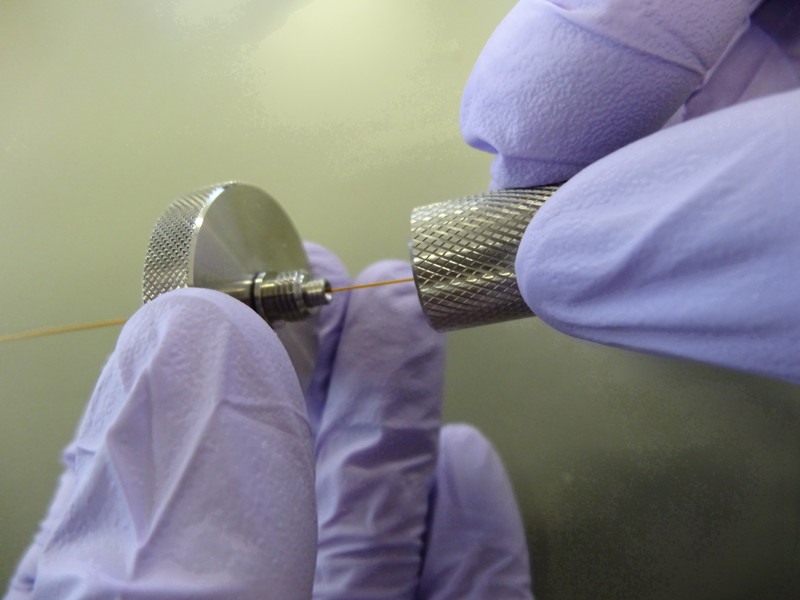

将滚花螺丝穿过色谱柱并按顺时针方向旋转。

提示

旋转滚花螺丝，直至与压环接触。

步骤5¶

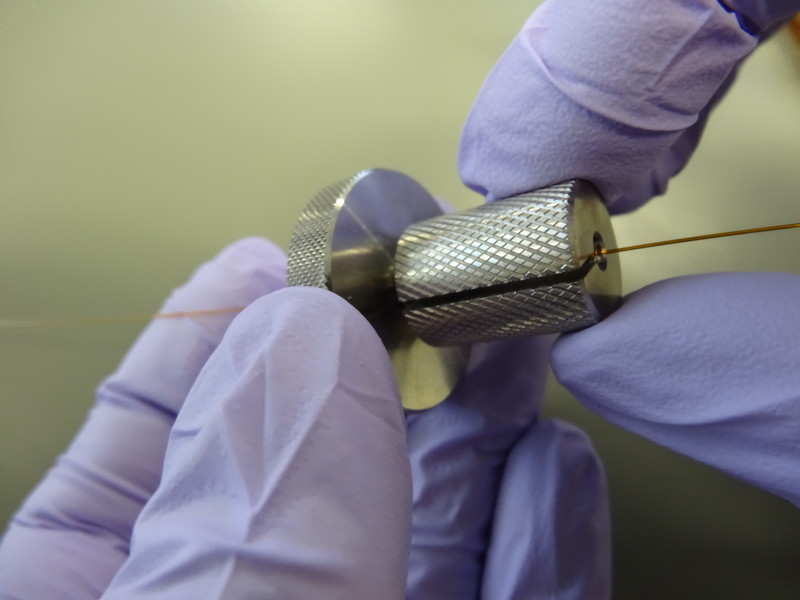

一边压住色谱柱，防止其掉落，一边将滚花螺丝顺时针方向旋转90度。

注释

请确认拉出的色谱柱长度足够用于切割。

步骤6¶

拆下滚花螺丝，用镊子夹住压环，取下色谱柱。

注释

请务必用镊子夹住压环后取下。
如果拉拽色谱柱，可能导致色谱柱损坏。

步骤7¶

确认压环已牢固地安装到色谱柱上。

注释

如果压环未牢固地安装到色谱柱上，请继续拧45度。

步骤8¶

用毛细管柱切刀切割色谱柱前端。

切割色谱柱前端，使色谱柱从ClickTek压环前端插入长度满足以下条件。

为ClickTek Ver.1时

项目	插入长度
SPL・WBI	Split/Splitless 33 mm
15 mm	Splitless 15 mm （使用内径0.53 mm的大口径色谱柱进行不分流分析时）
FID	71 mm
TCD	49 mm
BID	73 mm
FTD	68 mm
ECD-Exceed	42 mm
FPD	81 mm

为ClickTek Ver.2时

项目	插入长度
SPL・WBI	Split/Splitless 33 mm
15 mm	Splitless 15 mm （使用内径0.53 mm的大口径色谱柱进行不分流分析时）
DET	71 mm （使用FID、TCD、BID、FTD、ECD-Exceed或STCD时）
FPD	81 mm

进样口、FID、FPD、STCD的插入长度和ClickTek压环没有变化。无论哪个版本的ClickTek均可使用。

步骤9¶

色谱柱的检测器侧也做好同样的准备。

之后的操作请按照毛细管柱的安装（ClickTek压环）中步骤5以后的内容，将ClickTek连接器安装到仪器上。

拆卸ClickTek连接器时的注意事项¶


	确认柱温箱的温度低于40 ℃。确认进样口和检测器的温度为50 ℃以下。 GC刚停止时，各单元的温度可能较高。请待各单元温度降至可维护的温度后再操作。若在高温状态下作业，可能导致烫伤。此外，若在高温时旋转ClickTek连接器（可选设备），可能导致活动部分损坏。

确认柱温箱的温度低于40 ℃。
确认进样口和检测器的温度为50 ℃以下。

GC刚停止时，各单元的温度可能较高。请待各单元温度降至可维护的温度后再操作。
若在高温状态下作业，可能导致烫伤。此外，若在高温时旋转ClickTek连接器（可选设备），可能导致活动部分损坏。


	从ClickTek连接器上拆卸色谱柱时，必须抓住压环拆卸。如果拉拽色谱柱，可能导致色谱柱损坏。
