OCI 色谱柱的安装
准备工作¶
首先将仪器切换到可维护状态（维护模式）。
使用部件¶
No. |
部件名称 |
类别 |
需要数量 |
备注 |
|---|---|---|---|---|
① |
惰性毛细管柱软管（无固定相涂覆液）0.53 mm 10 m |
1 |
使用内径小于0.53 mm的色谱柱时需要。 |
|
② |
螺母（不开口） |
1 |
||
③ |
石墨压环 |
1 |
・进样口端使用0.8 mm的石墨压环。 ・检测器端请根据色谱柱使用合适的压环。 |
|
④ |
6×8扳手 |
1 |
||
⑤ |
石墨定位夹具（进样口用） |
1 |
请根据所用的压环使用合适的定位夹具。 |
|
⑥ |
Press-Tight连接器 |
1 |
使用内径小于0.53 mm的色谱柱时需要。 |
|
⑦ |
OCI用注射器 |
1 |
作业步骤¶
步骤1¶
事先确认进样口已安装了OCI衬管。
注释
OCI的温度不得超过色谱柱的最高使用温度。
步骤2¶

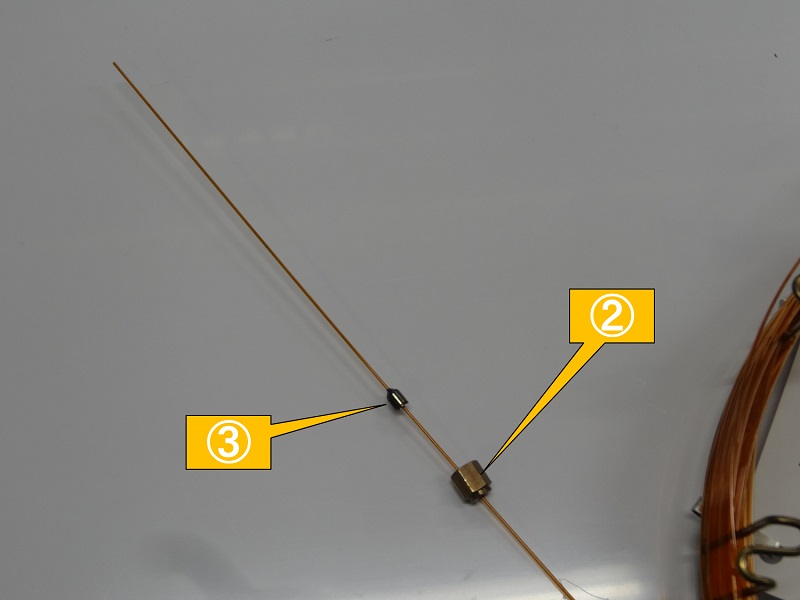

将螺母（不开口）（②）穿过内径0.53 mm的分析用大口径色谱柱（或毛细管（①））的进样口侧，再穿入石墨压环（③）。
将螺母（不开口）穿过色谱柱后，根据分析方法用6×8扳手（④）将石墨压环固定在以下位置。
| 使用的进样口和衬管 | 长度 |
|---|---|
| OCI-2030 NX / OCI-NX U使用OCI衬管 | 88 mm |
| OCI-2030 使用OCI衬管 | 103 mm |
| OCI-2030 使用简易OCI用玻璃衬管 | 75 mm左右 |
使用SPL用石墨固定工具（⑤）固定至不会脱落的程度后定位。
提示
- OCI分析中，注射器的针尖将直接插入色谱柱内部，因此色谱柱的内径需要大于0.53 mm。
使用内径小于0.53 mm的毛细管柱时，请按照以下方法安装石墨压环。
- 将毛细管柱软管（①）切割至50 cm～1 m左右。
- 用Press-Tight连接器（①）连接毛细管柱软管（⑥）和色谱柱。
- 将石墨压环穿过毛细管柱软管（①）。
-
毛细管柱软管和色谱柱的前端应预先用毛细管柱切刀垂直切割。
-
用Press-Tight连接器连接毛细管柱软管和色谱柱时，若在色谱柱前端涂上少量有机溶剂（丙酮、正已烷等），Press-Tight连接器的连接处会更容易密封。
注释
如果OCI-2030采用简易OCI法，则使用玻璃衬管代替OCI-2030用衬管。
（参考
衬管和O型圈的更换
）
如果使用带玻璃衬管的简易OCI，则可使用的色谱柱内径没有限制。
步骤3¶
将手伸入门开关口向外拉，打开柱温箱门。
步骤4¶

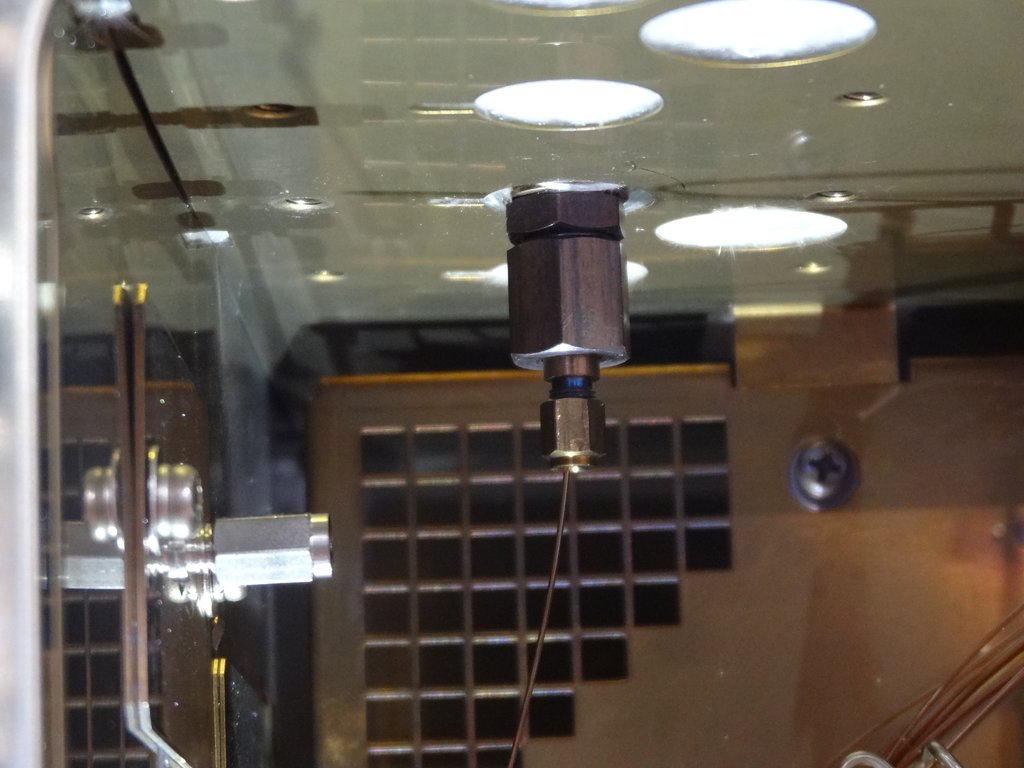

将分析用大口径色谱柱（或毛细管柱软管）插入进样口中。
OCI-2030时
OCI-2030 NX时
OCI-NX U时
注释
OCI-NX U在安装色谱柱时，请注意防止柱温箱断热材料夹入色谱柱转接头和压环之间。
步骤5¶

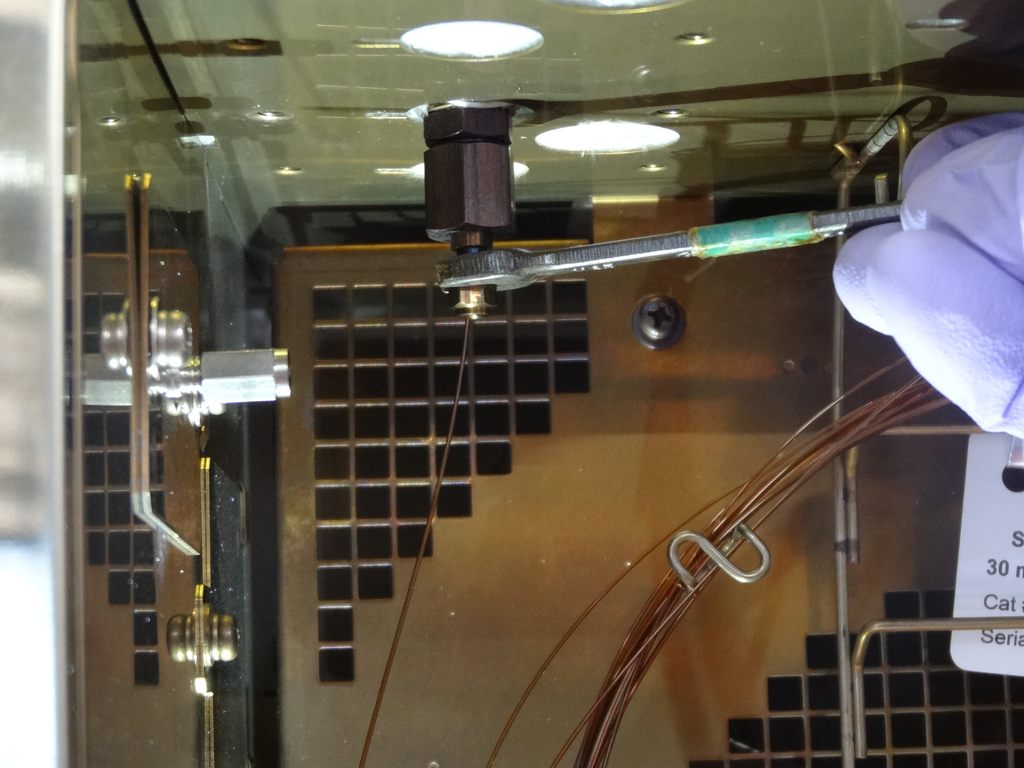

插入直至碰到上端，用6×8扳手（④）固定螺母（不开口）（②）。
OCI-2030时
OCI-2030 NX时
OCI-NX U时
步骤6¶

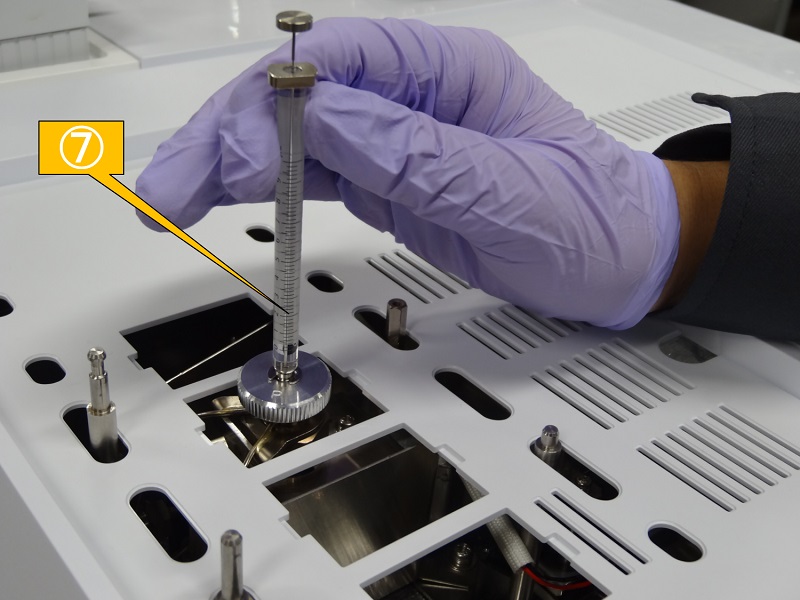

笔直插入OCI用注射器（⑦），直至碰到进样口。
注释

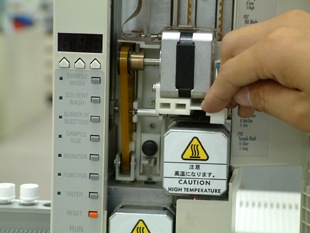

使用AOC时，请按照以下方法安装注射器。
- 关闭AOC的电源后打开门。
- 用手握住装有OCI用注射器的注射器驱动单元。
- 将注射器降至最下面。
步骤7¶
拔出OCI用注射器（⑦）。
步骤8¶
再次插入OCI用注射器（⑦），确认能顺利插入，不会碰到色谱柱。
步骤9¶
将色谱柱挂到色谱柱挂架上。
步骤10¶
同时将色谱柱检测器侧的石墨压环（③）临时固定并安装。
（参考
毛细管柱的安装（石墨压环）
）
步骤11¶
关闭柱温箱门。
步骤12¶
按照相应仪器的以下步骤，从维护模式返回，重置消耗品计数器。
