切换到维护模式的方法（维护按钮）

GC-2050只能使用仪器主机的维护按钮切换到维护模式。（Easy sTop功能）

作业步骤（切换到维护模式）

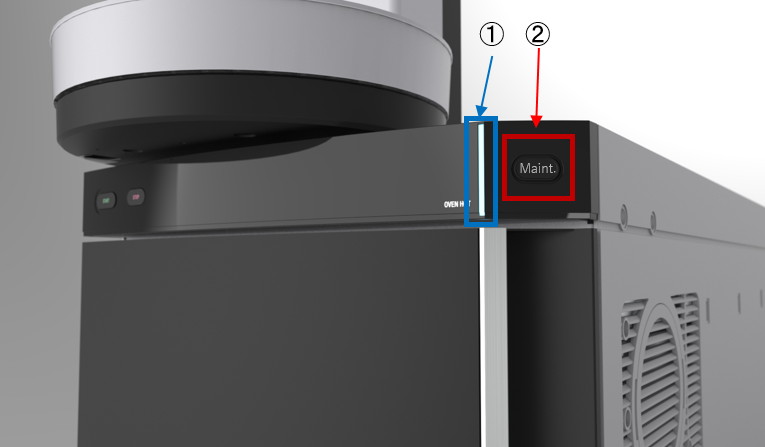

按照以下操作步骤通过指示灯（下图①）确认状态，同时按下［Maint.］按钮（下图②）。

黄色亮灯状态
黄色闪烁状态
绿色闪烁状态

表示正在冷却进样口和柱温箱。

  • 指示灯只闪烁1次，表示冷却已经开始。

表示冷却完毕。按下［Maint.］按钮可以关闭载气。

  • 如果［停止载气］设置为［自动］，则跳过该状态。
表示载气已停止。可以进行进样垫、衬管的更换作业。

步骤1

按下仪器主机的［Maint.］按钮。
开始冷却进样口和柱温箱。指示灯的颜色变为黄色亮灯状态。

提示

指示灯只闪烁1次，表示冷却已经开始。需要停止冷却时，按下仪器主机的［STOP］按钮。

步骤2

指示灯变为黄色闪烁状态后，按下仪器主机的［Maint.］按钮关闭载气。黄色闪烁状态表示冷却完毕。

提示

  • 如果［关闭载气］设置为［自动］，则不执行该步骤。自动切换到维护模式。

  • 使用GCMS时，请将[关闭载气]选项设定为[手动]。

步骤3

指示灯变为绿色闪烁状态后，则已进入维护模式。


绿色闪烁状态表示载气已关闭。可以进行进样垫、衬管的更换作业。更换步骤请参考以下内容：

作业步骤（取消维护模式）

按照以下操作步骤通过指示灯（下图①）确认状态，同时按下［Maint.］按钮（下图②）。

绿色闪烁状态
黄色亮灯状态
红色闪烁状态
表示处于维护模式。
维护作业结束后，按下［Maint.］按钮。

如果［泄漏检查］设置为［On］，则执行泄漏检查。如果泄漏检查结果为Pass，则从维护模式返回。

  • 如果［泄漏检查］设置为［Off］，则从维护模式返回。
表示泄漏检查结果为Fail。
按下［Maint.］按钮后关闭载气，进入维护模式。

如果［泄漏检查］设置为［On］，请参考 此步骤 。
如果［泄漏检查］设置为［Off］，请参考 此步骤 。

注释

  • 如果GCMS的载气为氮气，不执行泄漏检查。

  • 使用 GCMS-QP2050 时，通过质谱仪测得的 m/z 69（PFTBA）和 m/z28（空气）的强度比来检查泄漏情况。
    可以通过启动 [分析] 程序并单击 [主项目] 助手栏 > [系统配置] > [MS] 属性 > [测试值] > [系统检查]标签 > [真空泄漏(69/28强度比)]来更改标准。

［泄漏检查］设置为［On］时

步骤1


按下仪器主机的［Maint.］按钮。
执行泄漏检查。泄漏检查过程中指示灯为黄色亮灯状态。

注释

  • 如果泄漏检查结果为Pass，则进行仪器设置，取消维护模式并返回原状态。
    请参考 步骤5 ，重置更换的消耗品的使用次数。

  • 如果泄漏检查结果为Fail，指示灯将变为红色闪烁状态。
    请执行 步骤2 ，返回维护模式。

  • 需要停止泄漏检查，从维护模式恢复时，按下仪器主机的［STOP］按钮。

  • 即使泄漏检查结果为Fail（失败），通过按下仪器主机的［STOP］按钮，仍然可以从维护模式恢复。

步骤2

指示灯变为红色闪烁状态后，按下仪器主机的［Maint.］按钮。

注释

在红色闪烁状态下，载气处于流动状态。
按下［Maint.］按钮后关闭载气，进入维护模式。

步骤3

指示灯变为绿色闪烁状态后，则已进入维护模式。


确认已维护部分的紧固状态。

步骤4

已维护部分确认结束后，按下仪器主机的［Maint.］按钮。
指示灯变为黄色亮灯状态，开始进行泄漏检查。如果泄漏检查结果为Pass，则进行仪器设置，取消维护模式并返回原状态。载气流动一段时间后，恢复进样口和柱温箱的温度控制。

步骤5

通过工作站重置更换的消耗品的使用次数。
详细信息请参考 重置消耗品使用次数 。

［泄漏检查］设置为［Off］时

步骤1


按下仪器主机的［Maint.］按钮。
进行仪器设置，取消维护模式并返回原状态。指示灯变为黄色亮灯状态，载气流动一段时间后，恢复进样口和柱温箱的温度控制。

步骤2

通过工作站重置更换的消耗品的使用次数。
详细信息请参考 重置消耗品使用次数 。
