Xslicer SMX-6010 - 指标
Microfocus X-Ray Inspection System
规格
Specifications 规格
| 型号 | Xslicer SMX-6010 |
|---|---|
| 空间分辨率 | 1 μm（用JIMA chart检测） |
| 可搭载尺寸 | 470 mm × 420 mm × 100 mm 最大5 kg |
| 透视检查行程 | X：460 mm Y：410 mm Z：100 mm 旋转±180° 倾斜：60° |
| CT拍摄范围 | X：350 mm Y：350 mm |
| 倾斜角度（CT拍摄角度） | 45°或60° |
| X射线输出功率 | 最大管电压160 kV 最大管电流100 μA 额定输出功率16 W |
| 检出器 | 平板检出器 |
| 透视视野（碳纤维板上） | （纵）0.75 mm ×（横）1.3 mm ～（纵）21 mm ×（横）38 mm |
| CT视野（碳纤维板上） | 3 mm ～ 30 mm（45°倾斜角度时）／ 3 mm ～ 14 mm（60°倾斜角度时） |
| 电源 | AC200 V±10 % 1.5 kVA（接地电阻100 Ω以下） |
| 质量 | 约2450 kg |
| 环境条件（运行时） | 环境温度：15 ℃～ 30 ℃ 湿度：35 % ～ 80 %（不结露） |
| 辐射泄漏剂量 | 1 μSv/h以下 |

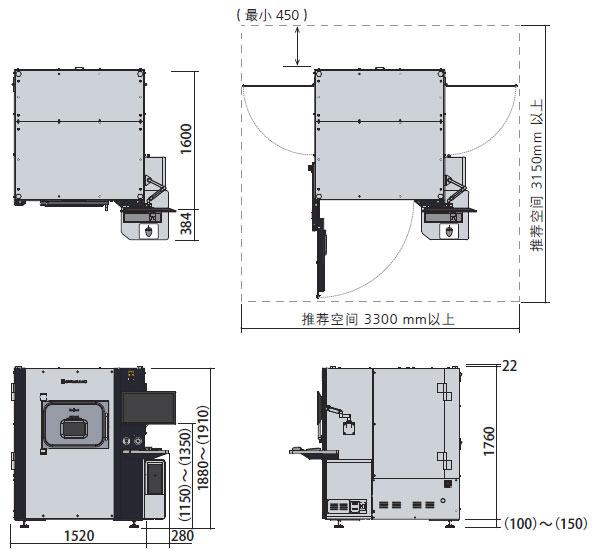

Size 配置・尺寸图 （单位：m m）
