SPL/WBI 玻璃衬管、O型圈的更换
配备ClickTek螺母的SPL/WBI进样口可以在不使用扳手的情况下更换玻璃衬管。
本节以GC-2030的SPL为例进行说明。
准备工作¶
首先将仪器切换到可维护状态（维护模式）。
使用部件¶
No. |
部件名称 |
类别 |
需要数量 |
备注 |
|---|---|---|---|---|
① |
镊子 |
1 |
||
② |
O型圈 |
1 |
备有耐热温度较高的可选设备。 |
|
③ |
玻璃衬管 |
1 |
备有各种可选设备。 |
作业步骤¶
步骤1¶
GC-2030¶

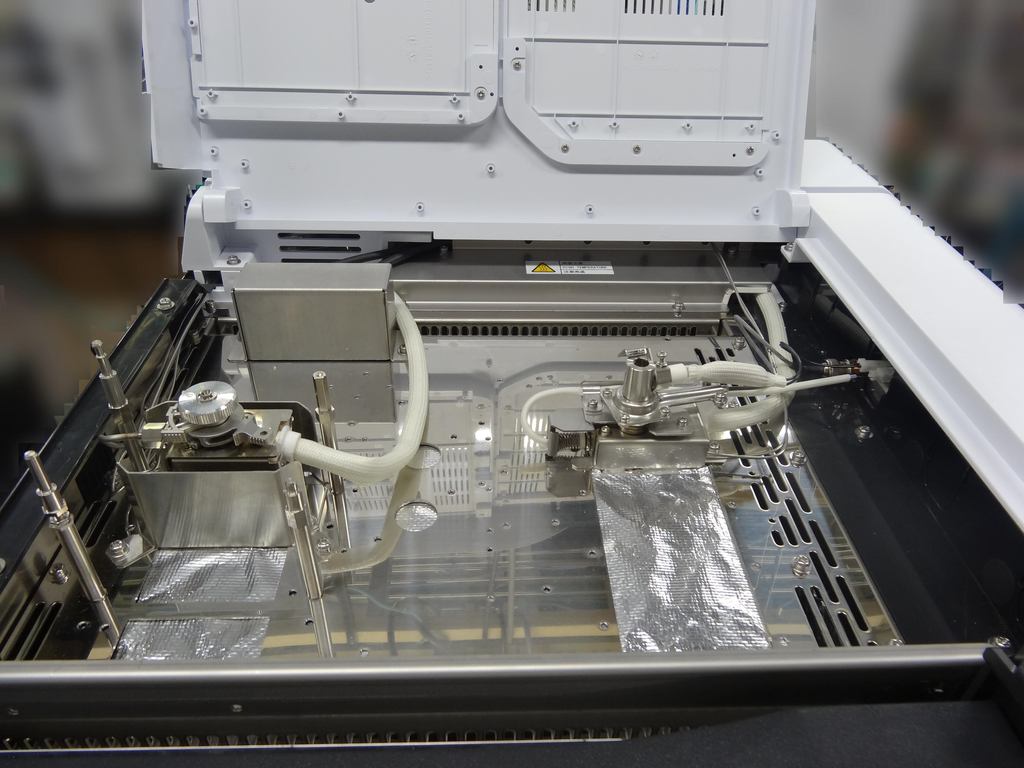

打开INJ / DET罩盖（★1）。
GC-2050¶
对于 GC-2050，进行维护工作时请不要打开 INJ / DET罩盖。 打开 INJ / DET罩盖之前请关闭电源。
步骤2¶

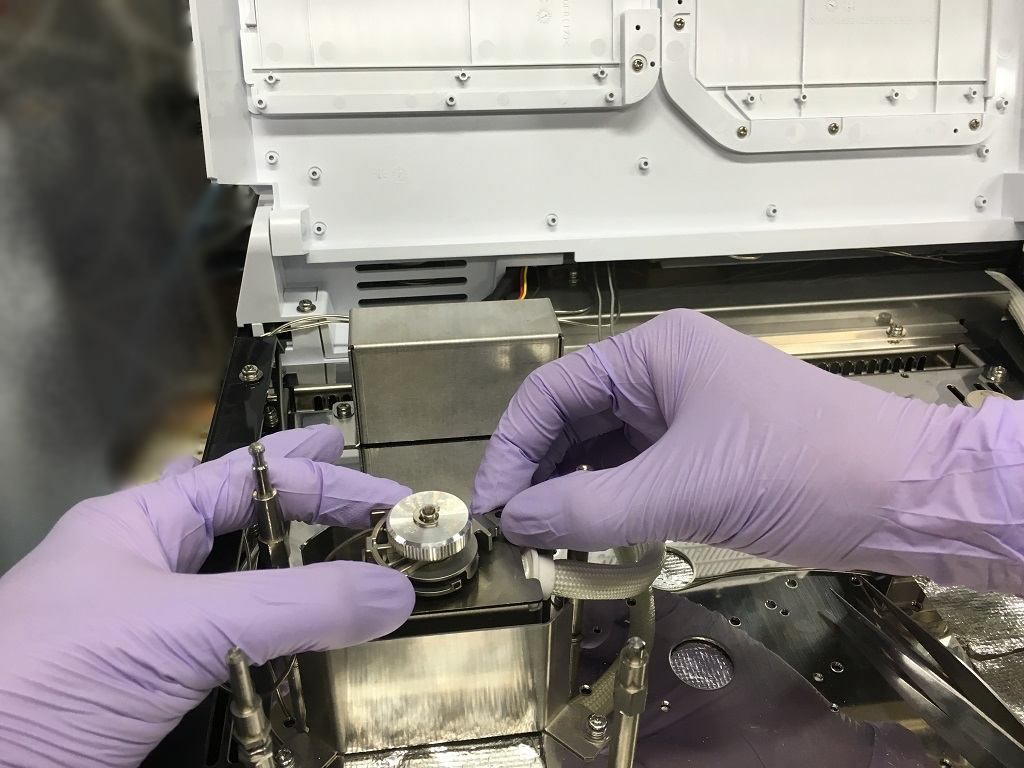

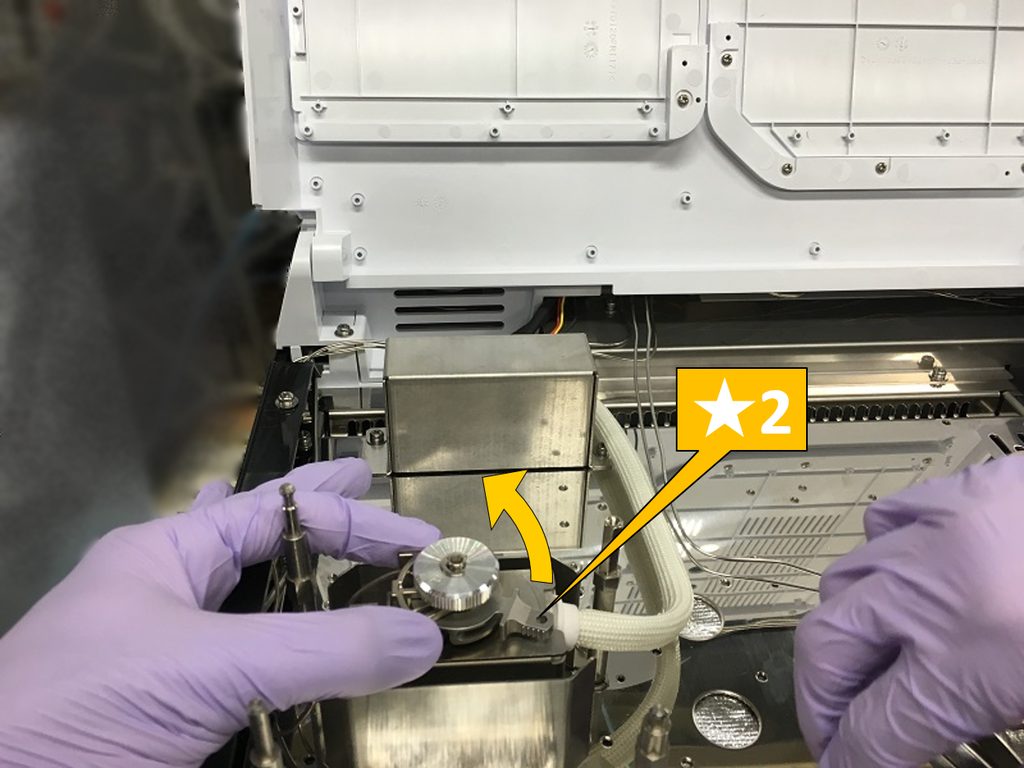

按住进样端口，同时逆时针旋转手柄（★2）。
步骤3¶

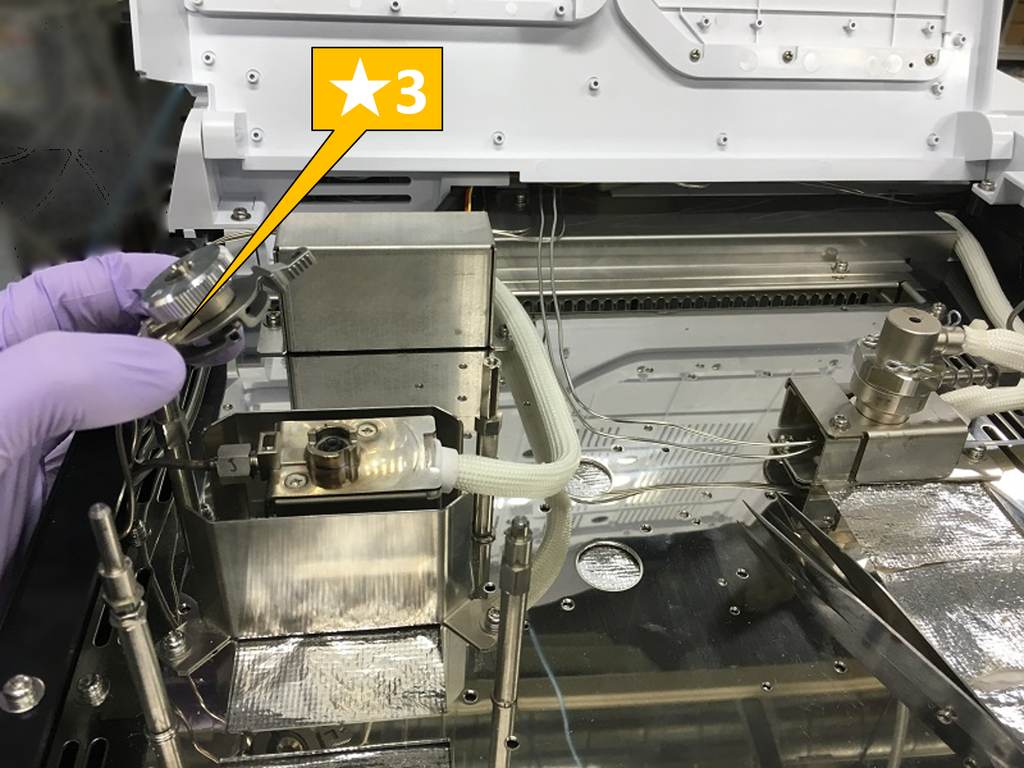

慢慢抬起进样端口（★3）。
注释
为了防止玻璃衬管破损，请使用左手把进样端口往正上方提起。
提示
O型圈粘在进样端口上时，为了防止玻璃衬管破损，请用镊子将O型圈夹出，然后抬起进样端口。
步骤4¶
用镊子（①）拔出旧玻璃衬管（③）。
注释
请勿损伤进样口O型圈的安装面。
提示

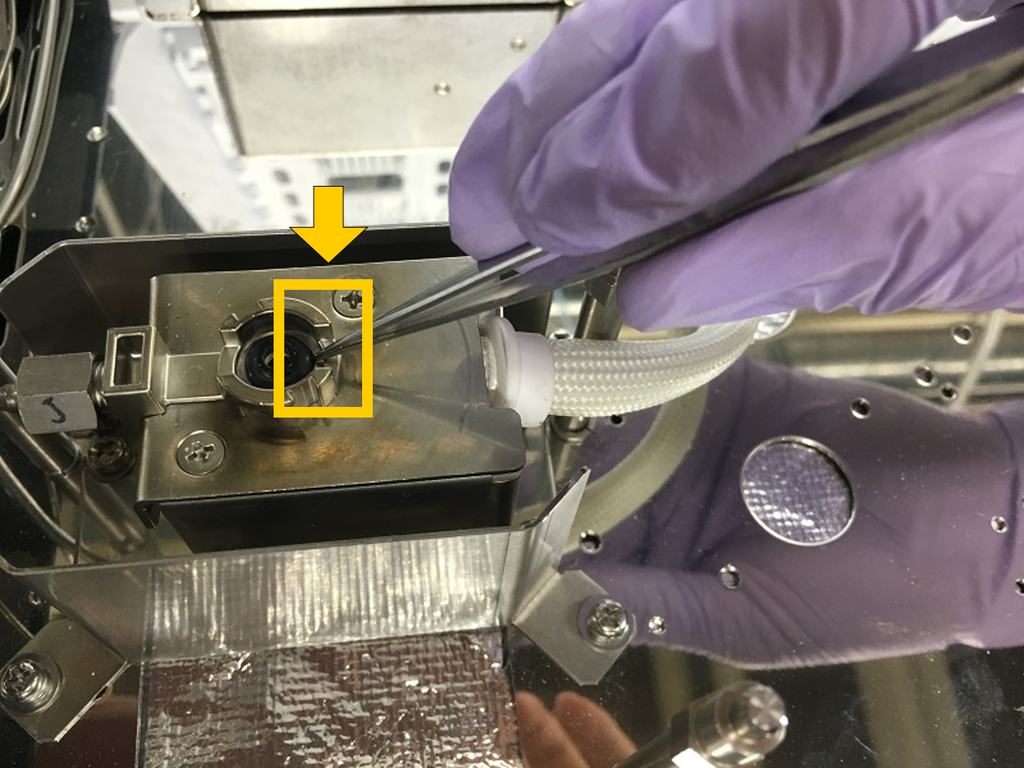

O型圈受热粘着时，请用镊子从两侧的2个凹槽处将O型圈和主机的连接处夹出。
步骤5¶

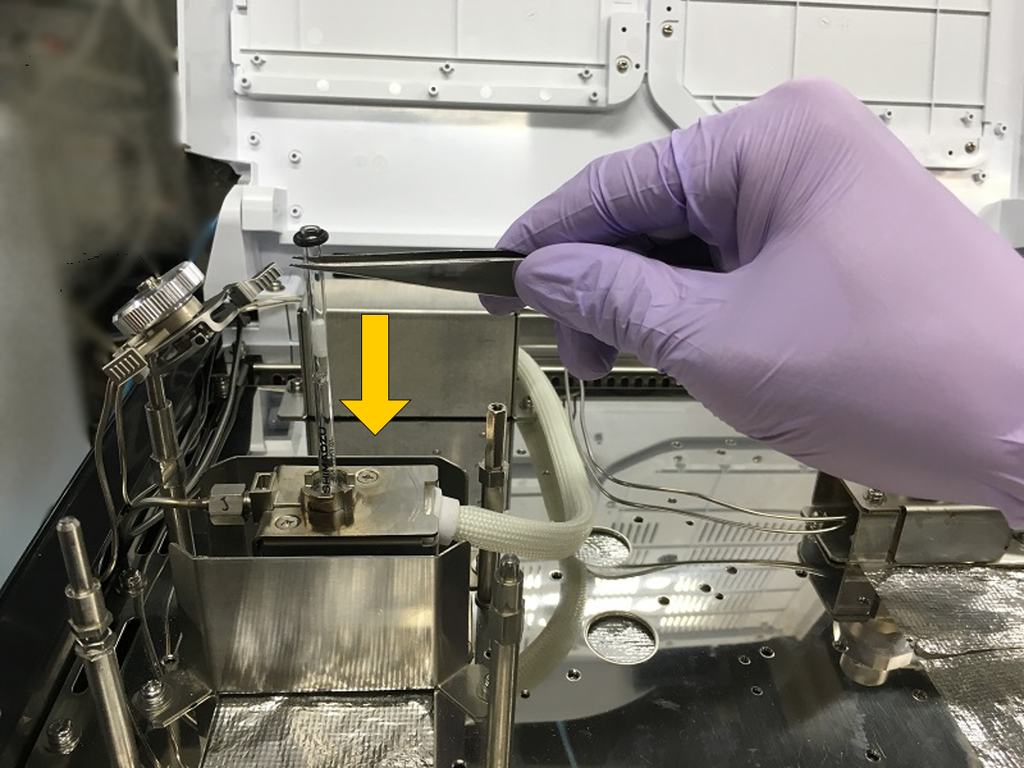

安装已装好O型圈（②）的新玻璃衬管（③）。请小心操作，避免损坏色谱柱。
提示
-
请把O型圈套在玻璃衬管顶部往下4mm左右的位置，之后把玻璃衬管放入进样口并用镊子把其按到底部。
-
标准附件的玻璃衬管已经在规定的位置事先填充了石英棉。
使用未填充石英棉的玻璃衬管时，请参考 石英棉填充位置指导 填充石英棉。
步骤6¶

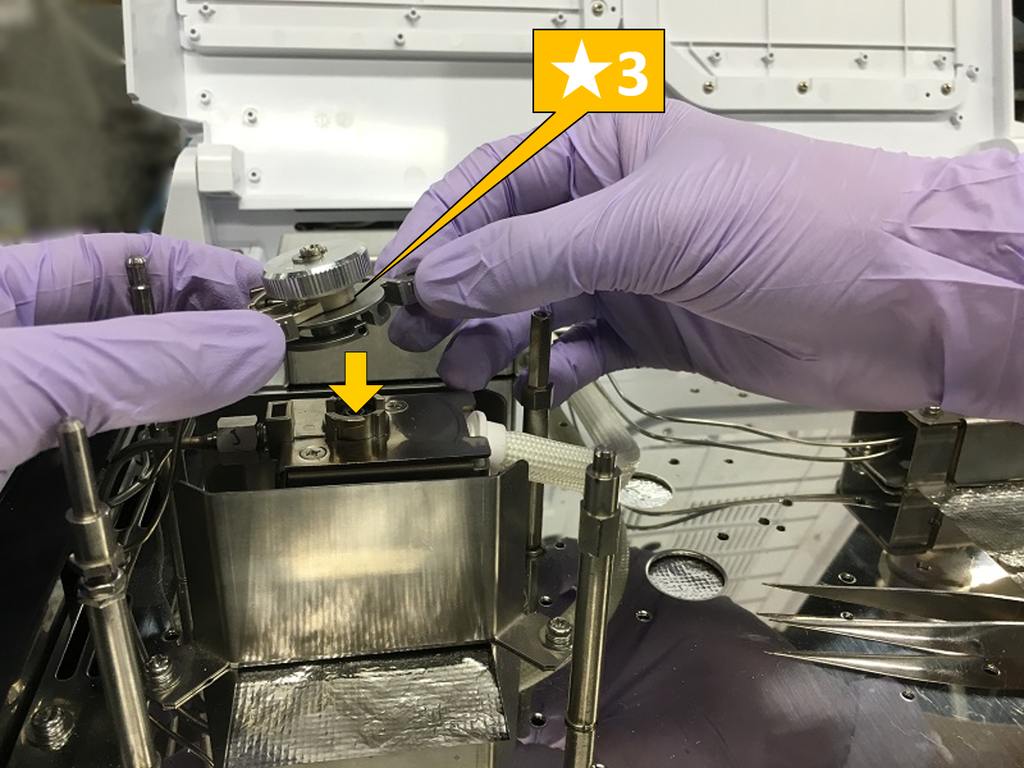

将进样端口（★3）对准凹槽安装。
提示

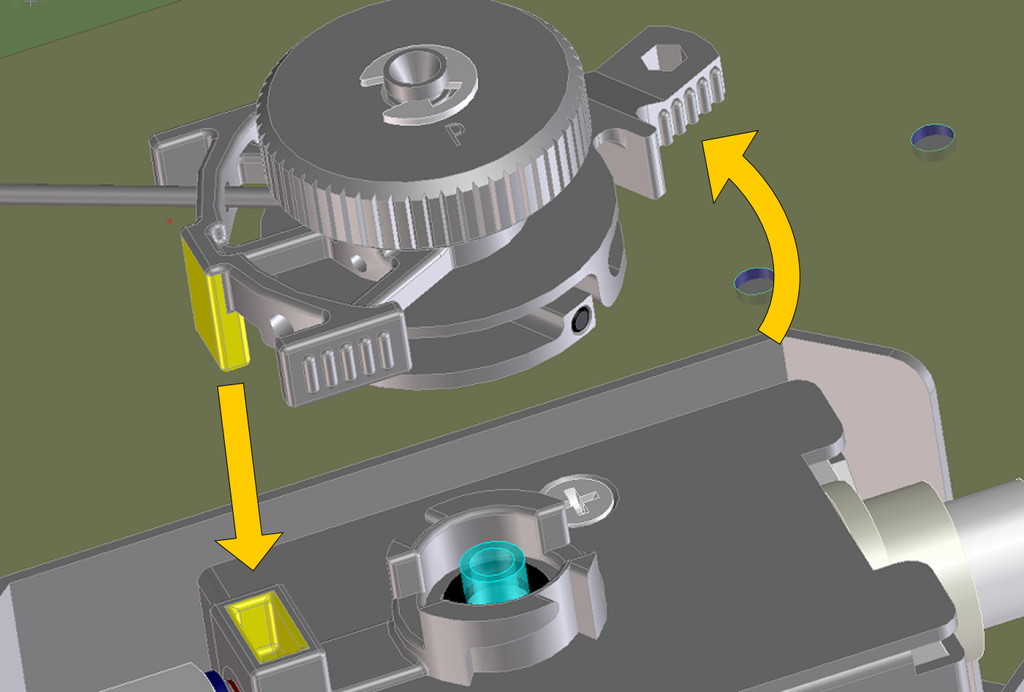

将手柄拨到后面，然后将进样端口的突起部插入安装，以方便操作。
步骤7¶

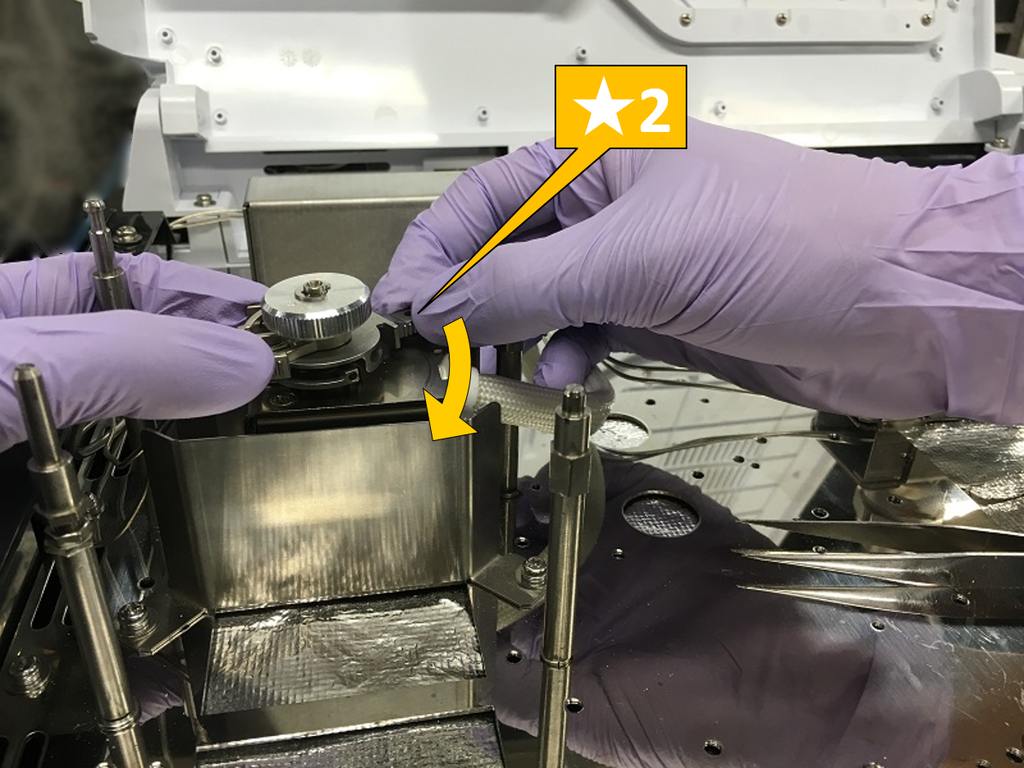

按住进样端口，同时顺时针旋转手柄（★2）。
步骤8¶
关闭INJ / DET罩盖。
步骤9¶
按照相应仪器的以下步骤，从维护模式返回，重置消耗品计数器。
