SPL/PTV/SPI 分流过滤器的更换

准备工作

首先将仪器切换到可维护状态（维护模式）。

使用部件

No.
部件名称
类别
需要数量
备注
①
分流过滤器
进样单元用部件
1

作业步骤

步骤1

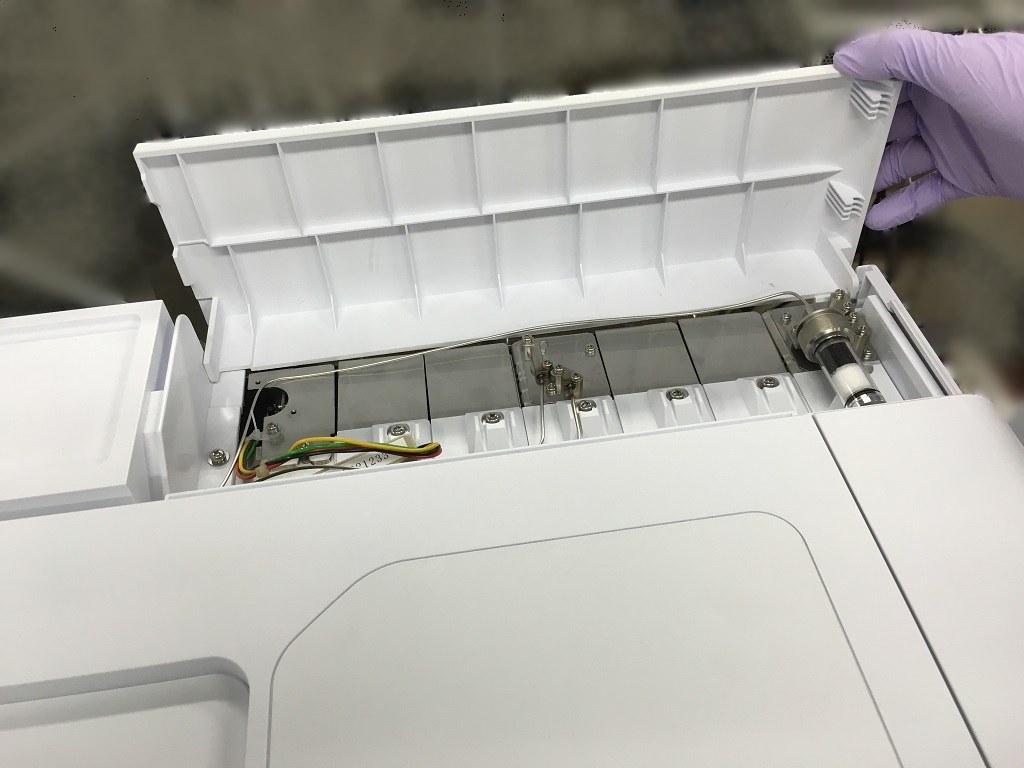

打开AFC / APC罩盖（★1）。

GC-2030

GC-2050

步骤2

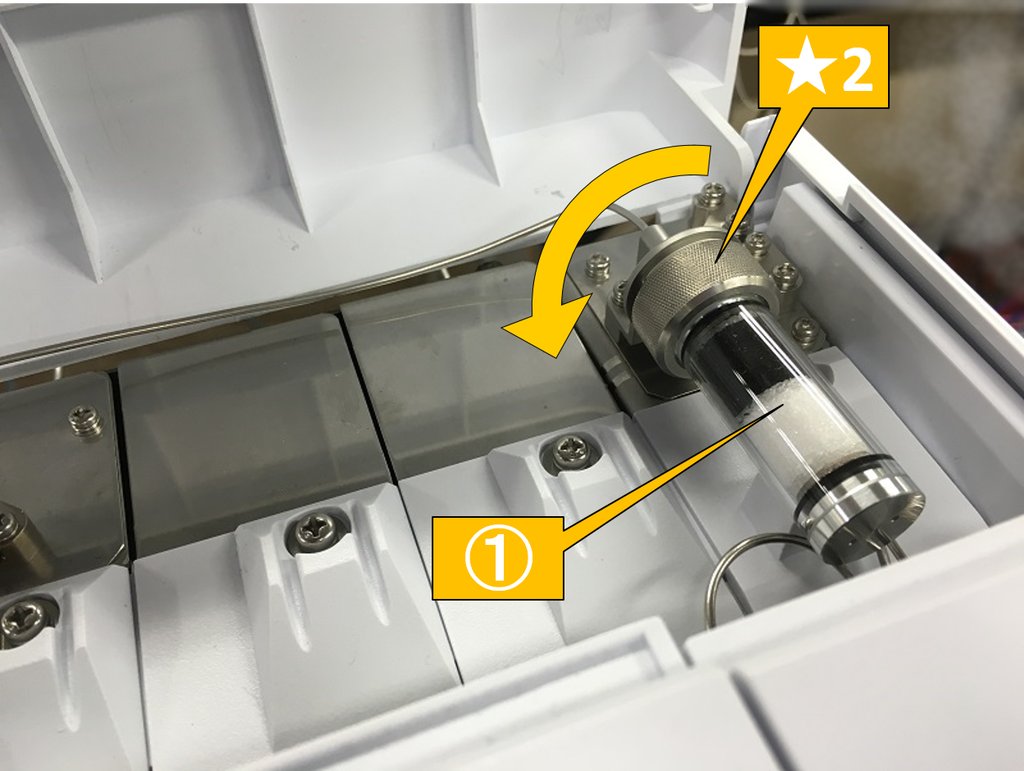

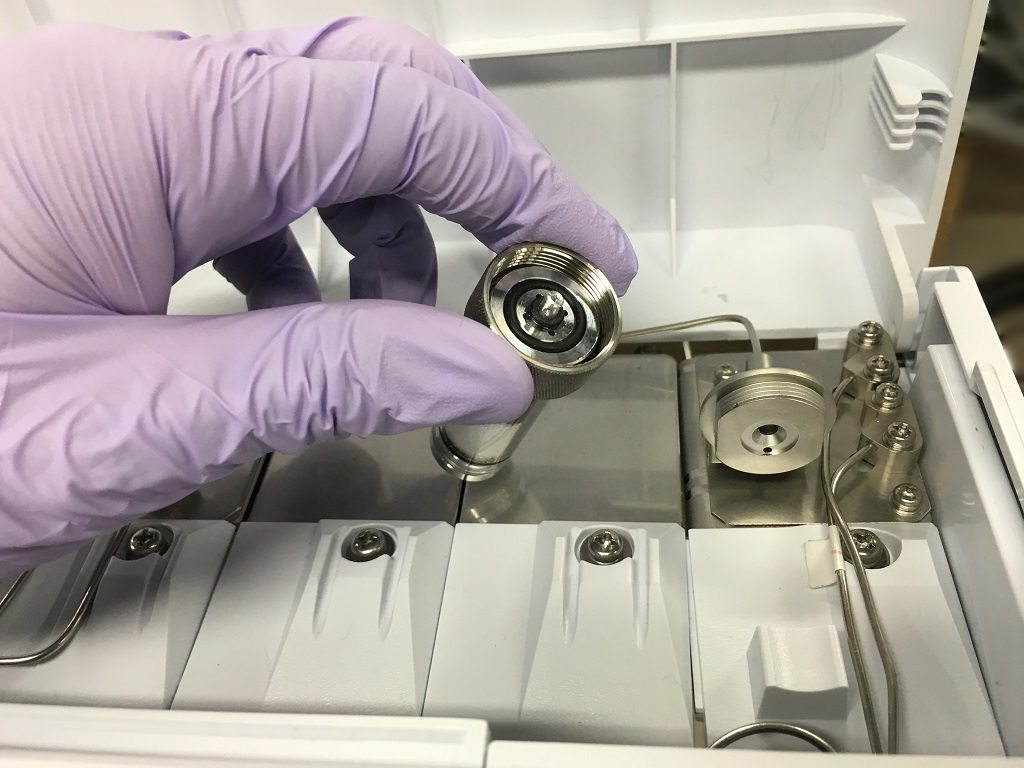

逆时针旋转过滤器螺母（★2），将旧分流过滤器（①）拆下。

步骤3

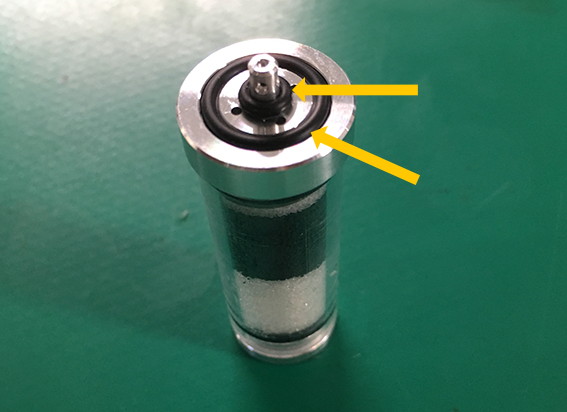

确认新的分流过滤器上安装有2个O型圈。

步骤4

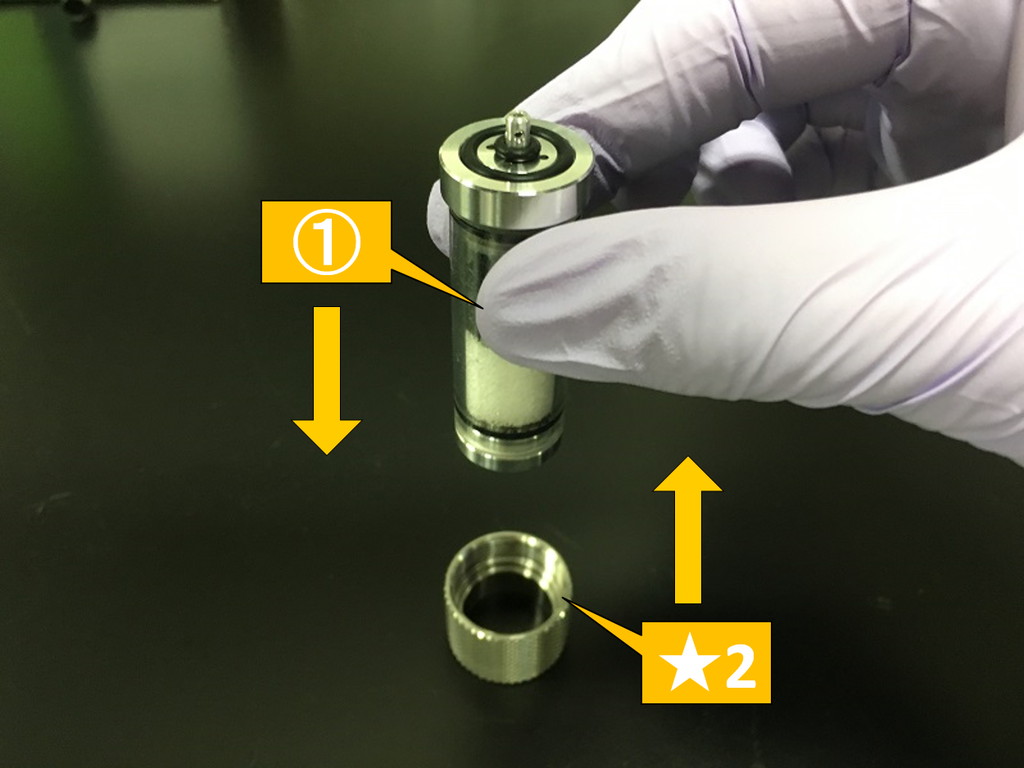

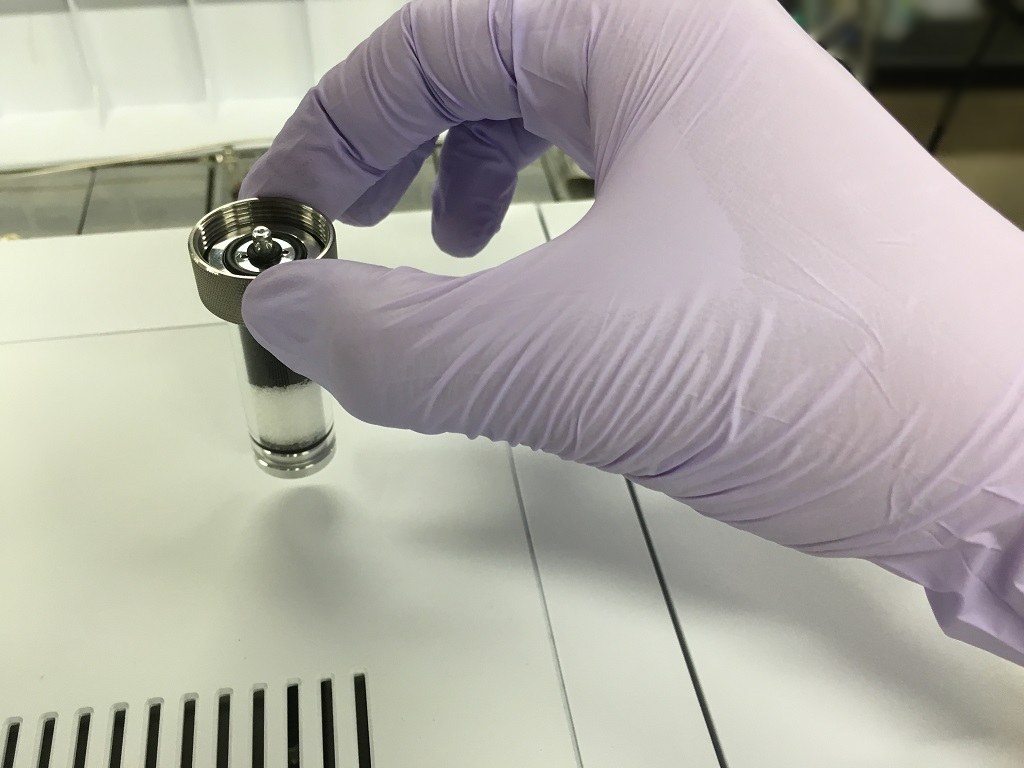

在新的分流过滤器（①）上安装过滤器螺母（★2）。

步骤5

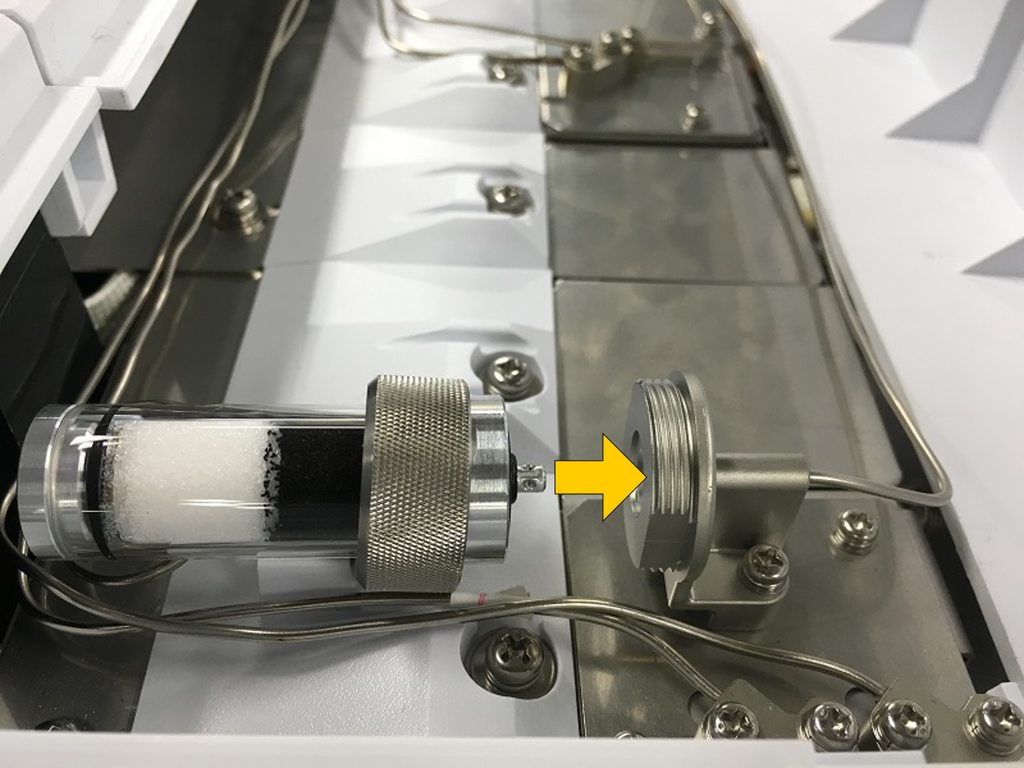

将分流过滤器放到保持台上，使分流过滤器的中心轴穿过过滤器固定块的孔，然后插到底。

步骤6

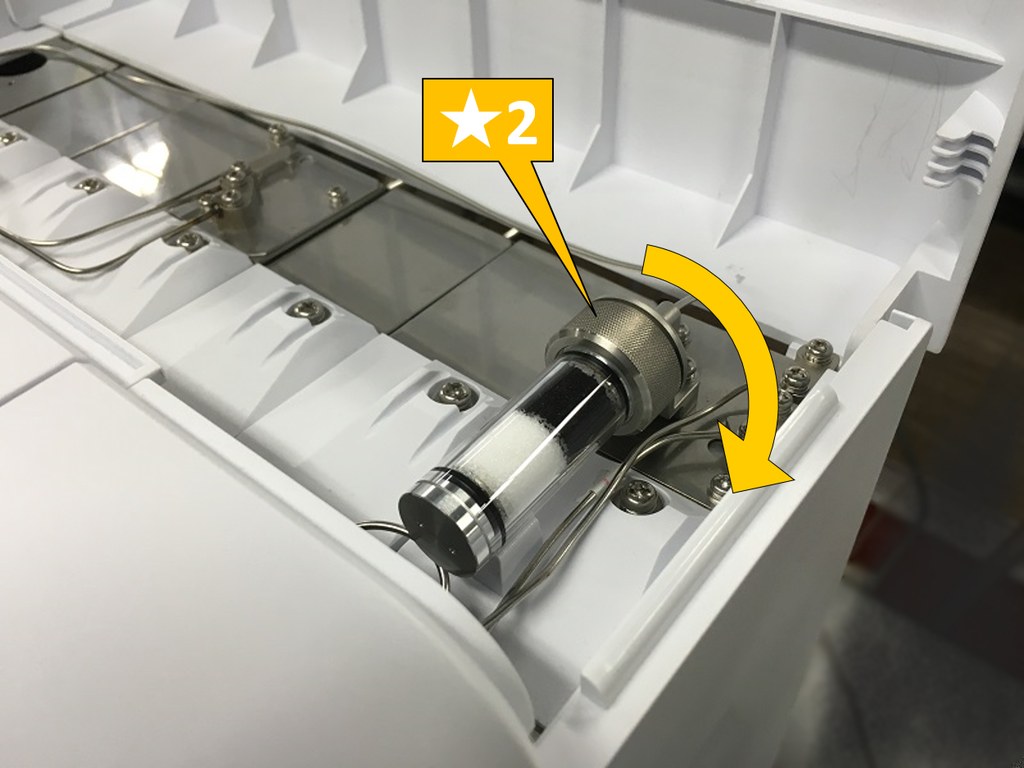

顺时针旋转过滤器螺母（★2），固定分流过滤器。

步骤7

关闭AFC / APC罩盖。

步骤8

按照相应仪器的以下步骤，从维护模式返回。
