ClickTek适配器的安装
ClickTek的Ver.1和Ver.2的区分方法请参考 毛细管柱的安装（ClickTek压环） 的步骤9的注释。
除ECD-U ClickTek适配器 Ver.2(S221-77156-61)之外的ClickTek适配器，请参照以下步骤进行适配器的安装。
ECD-U ClickTek适配器 Ver.2(S221-77156-61)的安装需要将ECD池从气相色谱仪上取下，故无法由客户自行安装。请联系岛津的营业点，经销商进行上门安装。
使用部件¶
No. |
部件名称 |
类别 |
需要数量 |
备注 |
|---|---|---|---|---|
① |
10×12扳手 |
1 |
||
② |
十字螺丝刀 |
1 |
||
③ |
ClickTek适配器 |
1 |
可选设备 |
|
④ |
金箔垫片 |
1 |
可选设备。ClickTek适配器 SPL附带。 |
|
⑤ |
保温盒 ClickTek用 |
1 |
可选设备。ClickTek适配器附带。 |
石墨压环适配器拆卸步骤¶
步骤1¶
停止仪器运行，通过仪器窗口或工作站确认柱温箱的温度低于40 ℃，进样口和检测器的温度低于50 ℃，同时已停止供气且没有残余压力。
步骤2¶

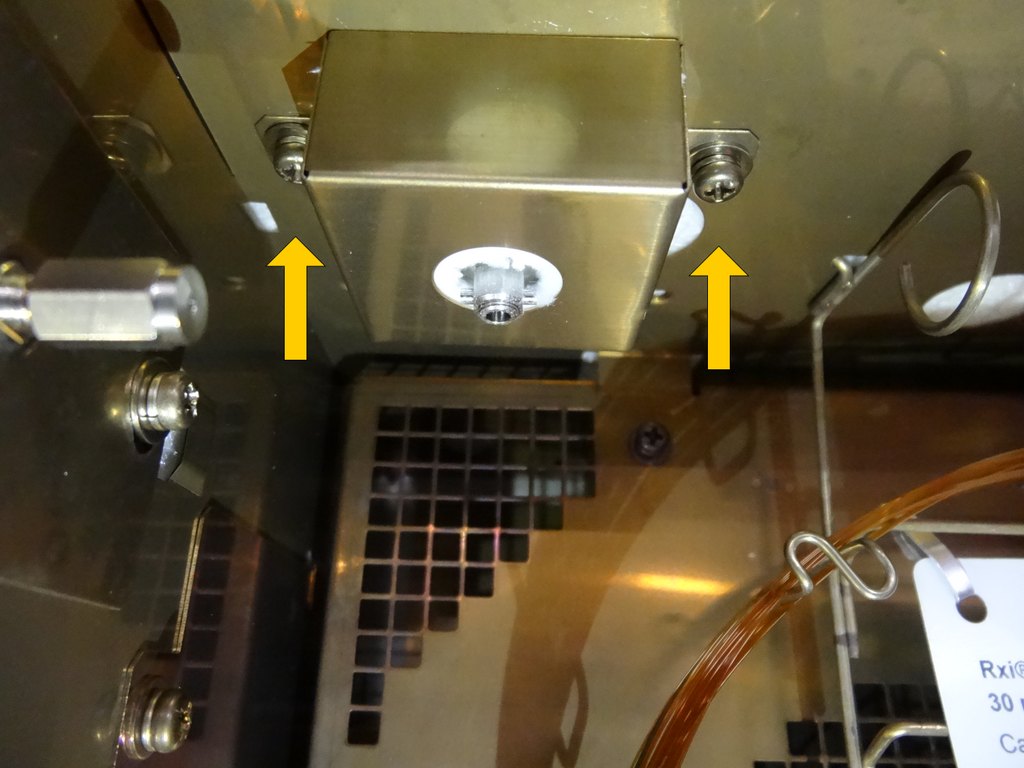

拆下进样口侧的2处螺丝，取下石墨压环的保温盒。
GC-2050等不需要保温盒的型号无需该步骤操作。
步骤3¶

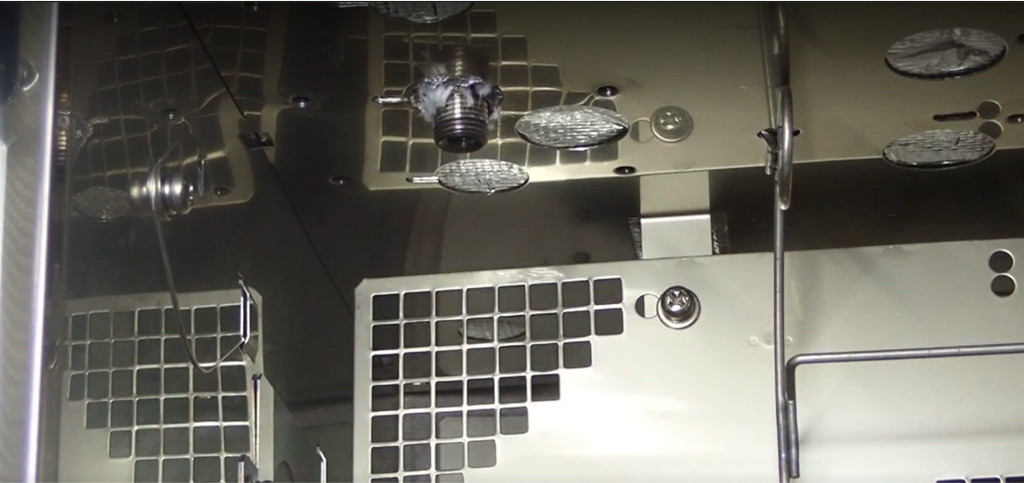

使用10×12扳手（①）拆下石墨压环适配器。
ClickTek适配器 安装步骤¶
步骤1¶
停止仪器运行，通过仪器窗口或工作站确认柱温箱的温度低于40 ℃，进样口和检测器的温度低于50 ℃，同时已停止供气且没有残余压力。
步骤2¶

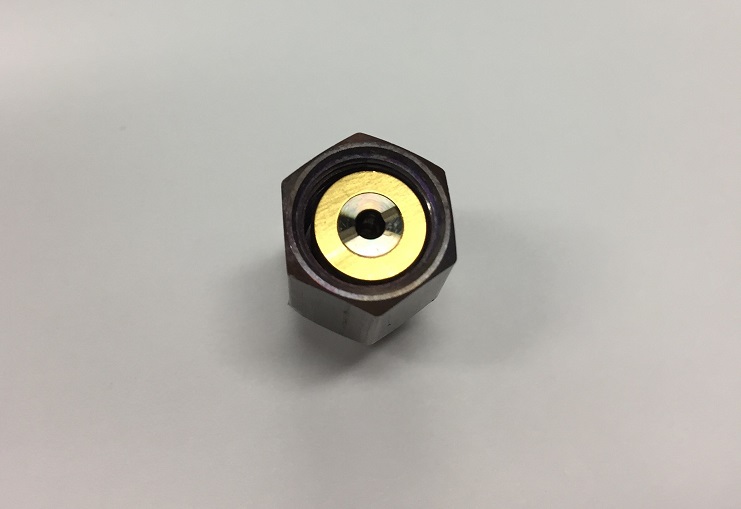

将金箔垫片（④）放到进样口侧的ClickTek适配器（③）上。
步骤3¶

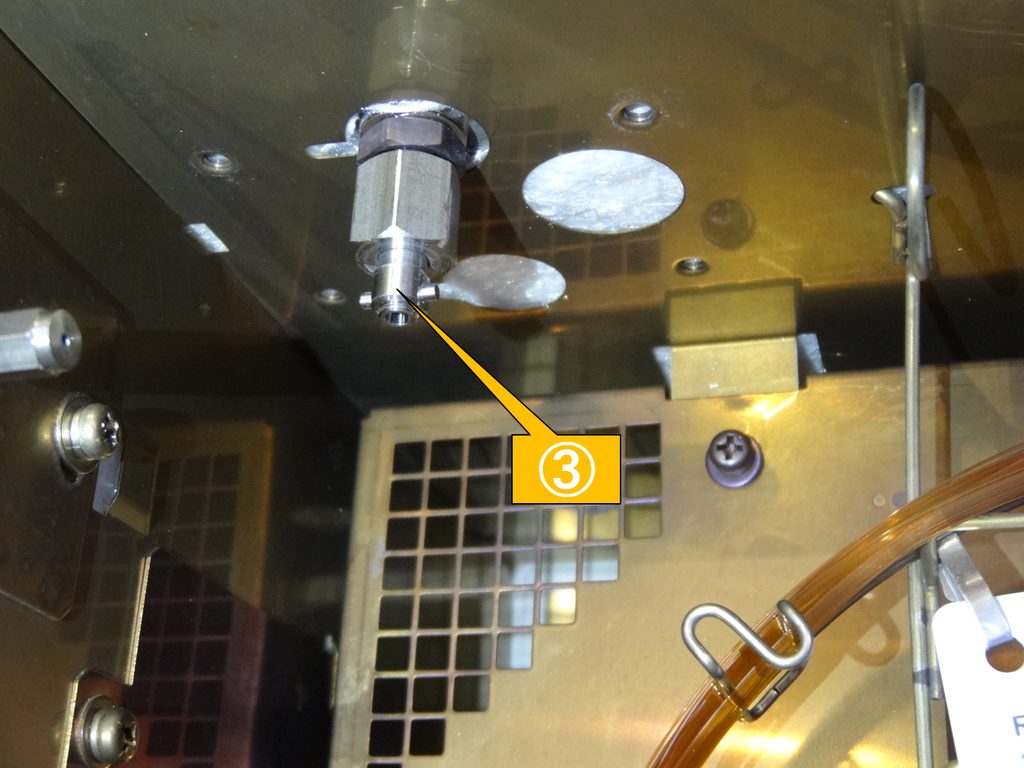

将ClickTek适配器（③）安装到进样口上。
步骤4¶
用10×12扳手（①）固定ClickTek适配器（③）。
步骤5¶
安装ClickTek用保温盒（⑤），在2处用螺丝固定。
GC-2050等不需要保温盒的型号无需该步骤操作。
步骤6¶
检测器上也以相同的方法安装。
检测器上不需要金箔垫片。
ClickTek适配器 拆卸步骤¶
步骤1¶
停止仪器运行，通过仪器窗口或工作站确认柱温箱的温度低于40 ℃，进样口和检测器的温度低于50 ℃，同时已停止供气且没有残余压力。
步骤2¶

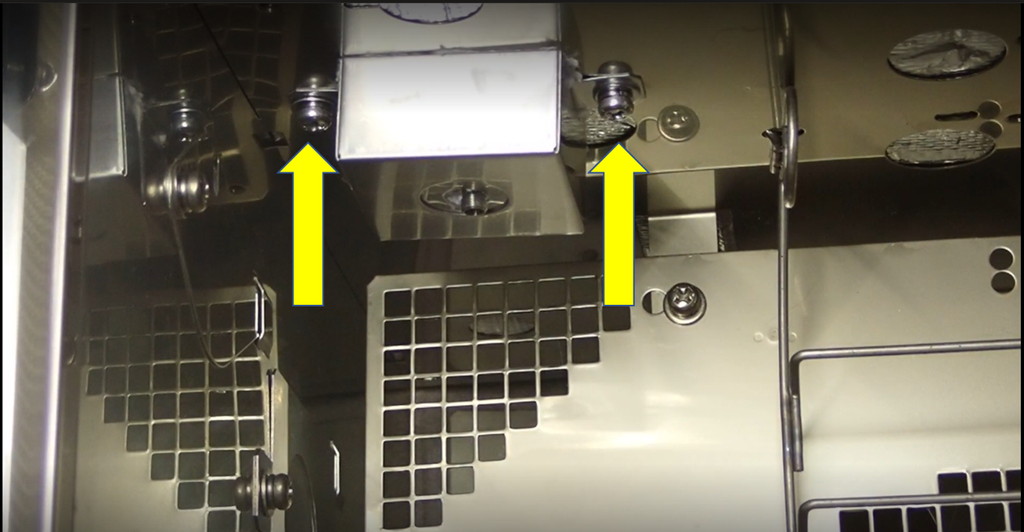

拆下进样口ClickTek用保温盒（⑤）的2处螺丝。
GC-2050等不需要保温盒的型号无需该步骤操作。
步骤3¶

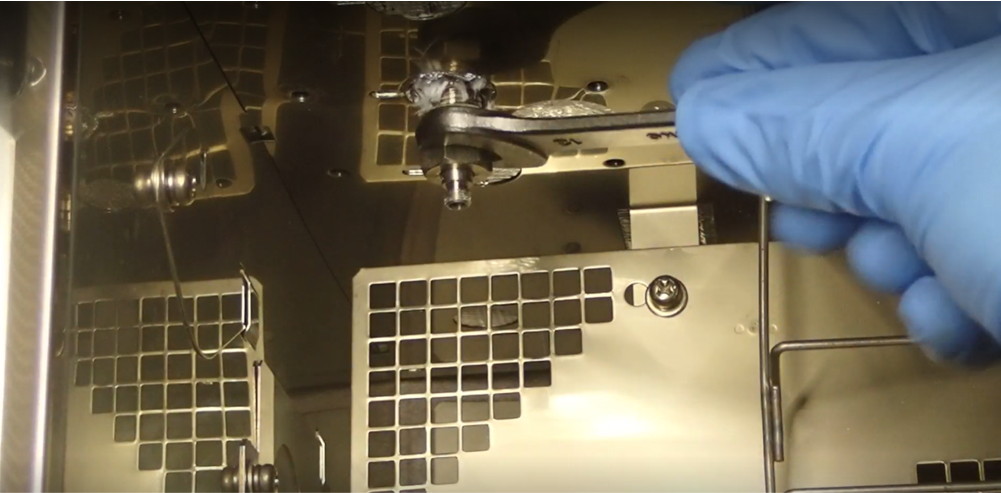

用10×12扳手（①）松开ClickTek适配器（③）。
步骤4¶

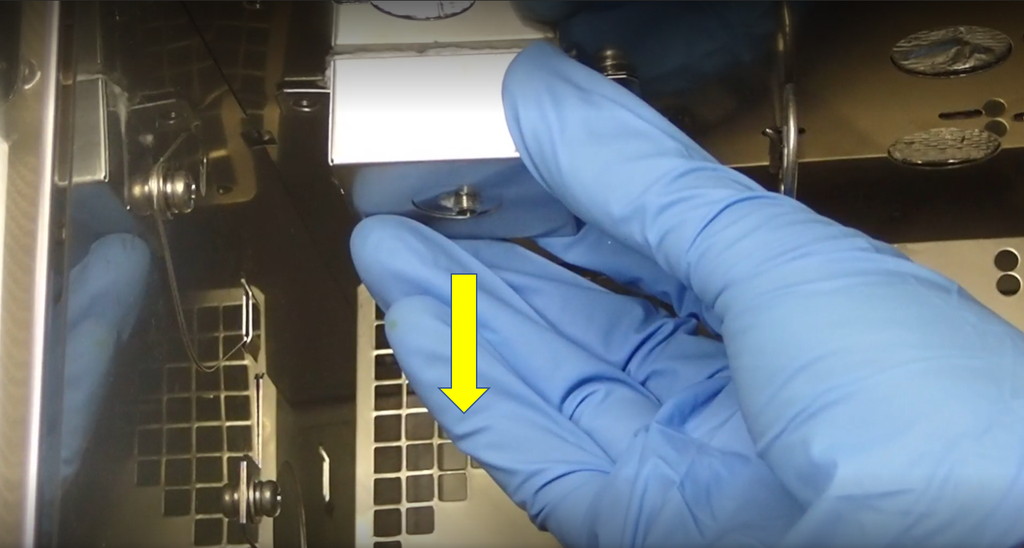

用手旋转ClickTek适配器（③）并拆下。
步骤5¶
按照相同方法从检测器上拆卸。
