玻璃环弯曲试验 【标准编号：ASTM C1499-01】

近年来，智能手机和平板电脑等使用玻璃的便携式产品日益增多。携带使用的物品需要具有足以承受弯曲和掉落等外力的强度，玻璃也必须具备足够的强度。玻璃有两种典型的强度，可以按照不同的方式进行测定。一种是通过三点(或四点)弯曲试验求出的边缘强度。当切割玻璃时，在切割面上会形成微小的划痕（微裂纹）。在三点（或四点）弯曲试验中，划痕的破坏力取决于强度。换言之，边缘强度可以说是表示断裂面受伤状态的指标。另一种是通过环弯曲试验求出的表面强度。在该方法中，破坏从玻璃中心附近开始，因此不受切割面的影响。换言之，表面强度可以说是表示玻璃面自身强度的指标。

本文将介绍根据ASTM标准实施环弯曲试验并求出玻璃表面强度的案例。

Title

左图所示为按照本标准使用的夹具模式图。在本标准中有涉及测定和夹具的详细规定，部分内容如下。

・将Ring前端的半径设定为试验片厚度的0.5～1.5倍
・Load Ring和Support Ring的直径比为0.2～0.5
・弹性率(E<100GPa)越低、强度(σ>1GPa)越高，建议将直径比设定为0.2
・Load Ring和Support Ring的轴应使用90°的V形块等进行配合
・观察玻璃如何破裂时，在Load Ring侧粘贴胶带进行测定

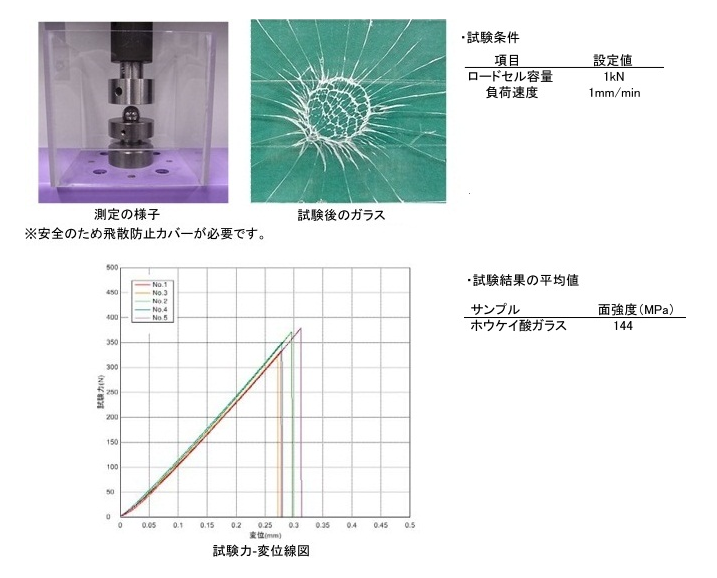

作为玻璃环弯曲试验评价项目，表面强度可以通过软件任意计算公式中事先注册的数学公式，自动进行计算。

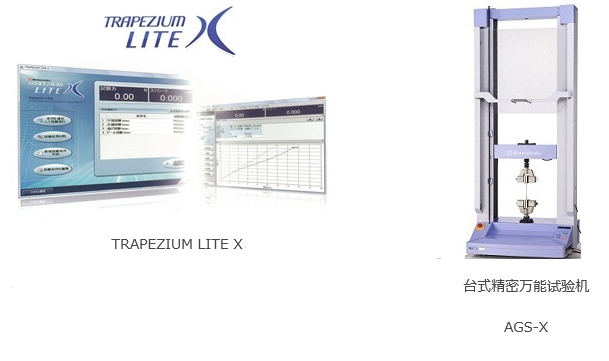

试验机 ：AGS-X
负载传感器 ：1 kN
试验夹具 ：环弯曲用试验夹具、防飞散盖
软件：TRAPEZIUM LITE X

■ 采用高精度负载传感器(高精度型为0.5级、标准型为1级)
采用负载传感器额定值的1/500～1/1的广泛保修范围。支持高可靠性的试验评价。
■ 十字头速度范围
可以在0.001～1000 mm/min的广泛范围内试验。
■ 高速采样
最高1msec的高速采样。
■ 操作软件 TRAPEZIUMX LITE X
可以提高效率的简单软件。
■ 点动控制器(选购件)
可以在手边操作十字头的位置。通过使用纵式飞梭键，可以进行精确的位置调整。
■ 应用试验装置
通过更换产品阵容丰富的夹具，可以应对各种试验。
