CFRP的三点弯曲试验 【标准编号：JIS K 7074：1988】

前言

碳纤维增强塑料(Carbon Fiber Reinforced Plastic：CFRP)在复合材料中具有优异的比强度，在航空和航天领域迅速得到应用，对飞机机身重量的轻量化做出了很大贡献。最初它仅用于替换一些金属材料，但在最新的飞机上，以CFRP为主的复合材料占机体重量的50%。预计未来的技术发展将提高生产率和降低成本，并且有望扩展到汽车车身等主要部件。本文使用精密万能试验机对CFRP布料进行了三点弯曲试验，并评估了材料的强度。

测定及夹具等

 JIS K7074中的三点弯曲试验中规定压头的半径为5mm，支点的半径为2mm，试验片的标准尺寸规定如下。
长度 = 100 ± 1 mm
宽读　 = 15 ± 0.2 mm
厚度   = 2 ± 0.4 mm

使用标准尺寸的试验片开展试验时，支点之间距离（L）为80±0.2 mm。另外，在使用软件TRAPEZIUM X时，可以根据试验力和试验片尺寸等自动计算弯曲应力并以进行图表显示，还可以通过简单的操作获得弯曲断裂强度等特征值。

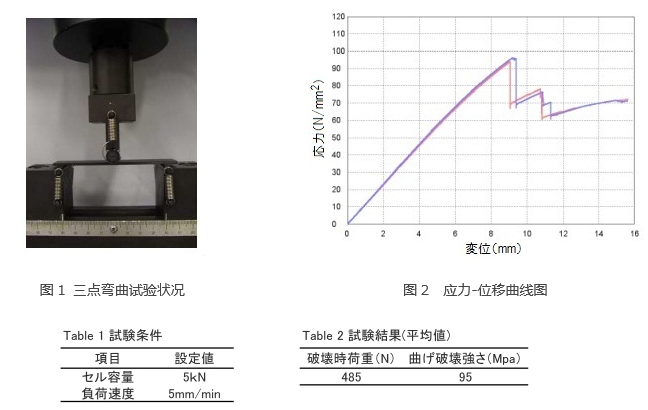

测定结果

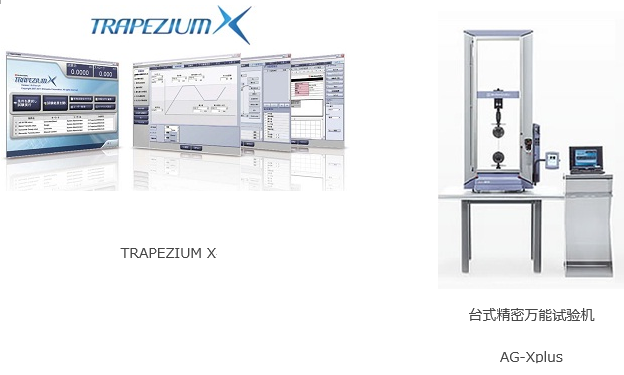

塑料材料的弯曲试验系统

试验机 ：AG-Xplus
负载传感器 ：5 kN
试验夹具 ：塑料三点弯曲试验夹具
软件 ：TRAPEZIUM X（单品）

特点

■ 采用高精度负载传感器(高精度型为0.5级、标准型为1级)
采用负载传感器额定值的1/1000～1/1的广泛保修范围。支持高可靠性的试验评价。
■ 十字头速度范围
可以在0.0005～1500 mm/min的广泛范围内试验。
■ 高速采样
最快可达0.2msec的超高速采样。能够捕捉在脆性材料断裂时的瞬间力值变化。
■ 操作软件 TRAPEZIUMX X
追求便利和易用性的软件。可以直观地操作使用。
■ 智能控制器
可以在手边操作十字头的位置。通过使用纵式飞梭键，可以进行精确的位置调整。
■ 应用试验装置
通过更换产品阵容丰富的夹具，可以应对各种试验。
