CFRP的三点弯曲冲击试验 【标准编号：JIS K7084：1993】

前言

近年来，碳纤维增强塑料(Carbon fiber reinforced plastics：CFRP)作为一种强力轻质材料备受关注。截至目前，使用热固性树脂的CFRP依然是主流，但热固性树脂的成本、生产率和循环性不佳。因此，其很少用于飞机以外的运输机。然而，在过去几年中，使用热塑性树脂的CFRP相关技术一直在改进，因此上述缺点问题正在解决。今后，在量产车上使用CFRP的可能性更大，为此进行材料评估将变得至关重要。JIS K7084规定了使重锤自由落下的试验机，但本文使用接触时速度降低较少的高速穿刺冲击试验机进行测定。

测定及夹具等

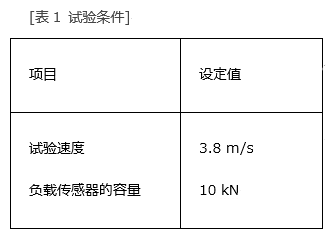

在JIS K7084中，压头的半径设定为5mm，支撑底座的半径设定为2mm。试验速度为3.8m/s。试验片的标准尺寸规定如下。
长度(l) = 80 ± 1 mm
宽度(b) = 10 ± 0.2mm
厚度(h) = 12 ± 0.2 mm

使用标准尺寸的试验片开展试验时，支点之间距离（L）为60±0.2mm。在JIS K7084中，试验力传感器的精度指定为试验力值的±5%，采样时间指定为10μs 以下。本系统在100N以上的试验中满足试验力传感器的精度。采样时间最快可达1μs。

测定结果

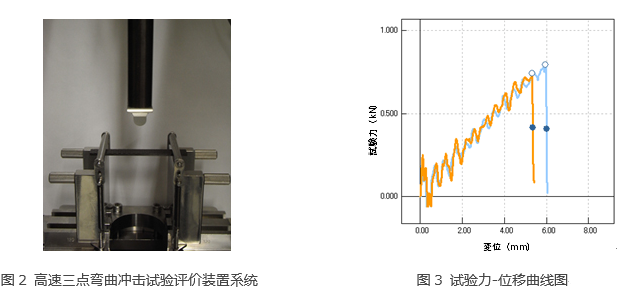

※试验开始后，噪声稍微变大的原因在于坚硬零件之间存在冲撞。在支点上和压头下方放置缓冲材料可以有效抑制振动噪音。图3为没有缓冲材料的试验结果。

CFRP的三点弯曲冲击试验系统

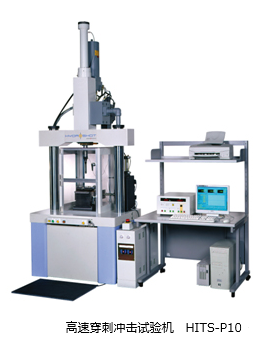

试验机 ：HITS-P10
锤 ：ø20
试验夹具 ：三点弯曲试验夹具
软件 ：高速冲击试验软件

特点

■ 采用高精度负载传感器
在100％量程中，采用满量程范围±0.5％以内的高精度负载传感器；在50％、20％量程中，采用在满量程范围±1％以内的高精度负载传感器。
■ 试验速度范围
可以在1～20m/s的广泛范围内试验
■ 高速采样
最快可达1μs的高速采样，支持高速冲击试验。
■ 操作软件高速冲击试验软件
直观且易于理解的用户界面。几乎可以在没有使用手册的情况下进行操作。
■ 各种夹具
穿刺试验夹具(标准品)支持n数较多的试验，便于样品安装和更换的专用夹具。
还可以通过更换夹具，支持各种应用程序。
