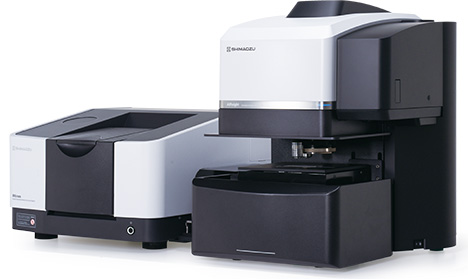

AIRsight
Infrared Microscope
TEC-MCT检测器/室温DLATGS检测器

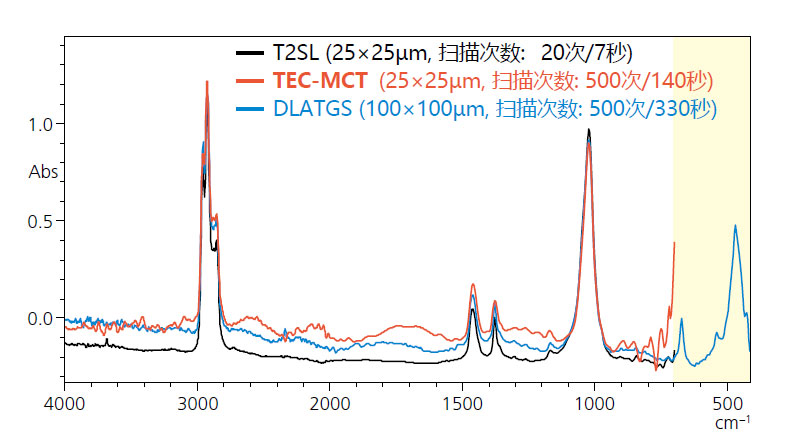

右侧展示了汽车保险杠中聚丙烯基树脂(含滑石粉)的红外光谱,用于比较三种检测器的性能。样品被放置在金刚石池中,并采用显微红外透射法进行测量。在测量过程中,T2SL检测器和TEC-MCT检测器的光阑尺寸均设定为25 × 25 μm,而DLATGS检测器的光阑尺寸则设定为100 × 100 μm。TEC-MCT检测器无需使用液氮,但在采集光谱时,其噪声水平较液氮制冷的T2SL检测器略有增加。由于DLATGS检测器的灵敏度明显低于T2SL检测器和TEC-MCT检测器,因此需要使用更大的光阑尺寸来采集数据。然而,DLATGS检测器的优势在于其测量波数范围可以覆盖到较低波数区域(低至400 cm⁻¹)。
三种检测器的特点
根据具体应用需求选择合适的检测器。T2SL*1检测器非常适合对25 μm或更小的微区进行测量;而室温检测器(DLATGS)*2、*3则可用于获取波数范围低至400 cm⁻¹的数据。
检测器 | T2SL *1 | TEC MCT *2 | DLATGS *2,*3 |
---|---|---|---|
标配/可选 | 标配 | 可选 | 可选 |
适合的测量尺寸 | ≥10 × 10 μm | ≥25 × 25 μm | ≥100 × 100 μm*4 |
液氮 | 需要 | 无需 | 无需 |
测量波数范围 | 5000~700 cm−1 | 5000~700 cm−1 | 4600~400 cm−1 |
* 1: 使用T2SL检测器时需要使用液氮制冷。
* 2: TEC-MCT检测器和DLATGS检测器不能同时安装。
* 3: DLATGS检测器可以测量宽波数范围,但其灵敏度明显低于T2SL检测器和TEC-MCT检测器。
* 4: 透射/反射法的可测量尺寸。

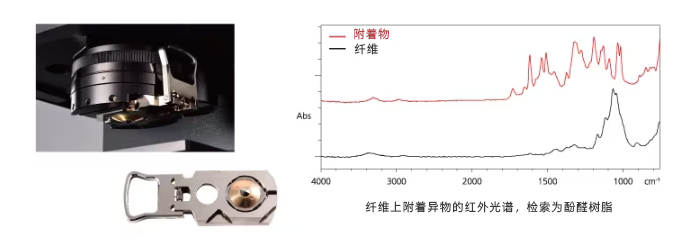

ATR物镜(slide-on型)
ATR物镜使用锥形晶体,单次反射,15倍放大,45度角入射。滑动型(slide-on)晶体使得在可见观察和红外测量间的来回切换非常简单。
ATR物镜对既不容易透射也不容易反射红外光的样品,例如纸、塑料,或类似污渍的超薄膜,非常适用。
ATR压力传感器
ATR压力传感器用于ATR物镜,可以防止显微ATR模式测量时由于施加过大的压力而造成ATR晶体损坏,还可用于基于压力传感的自动显微ATR测量。

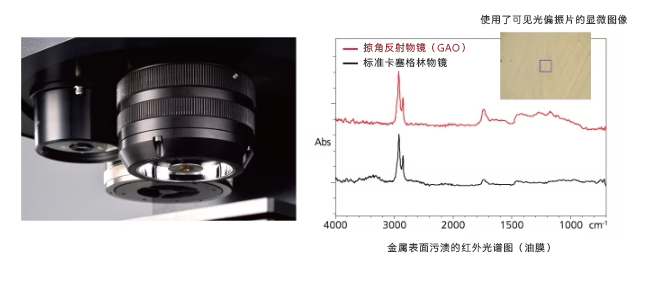

掠角反射物镜(GAO)
掠角反射物镜(GAO)采用80°角入射,特别适用于金属基质上nm级的超薄有机膜测量。
在失效分析中,GAO物镜常用于ATR晶体不能紧贴的表面凹陷部分的样品或金属基板表面污渍的测量。
金属表面污渍的红外光谱图(油膜)
DLATGS检测器

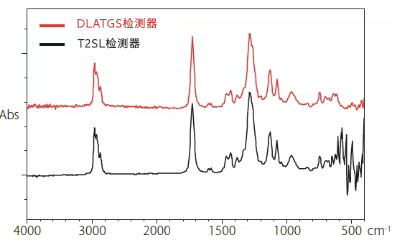

通过增加DLATGS检测器,AIMsight可以无需液氮进行红外光谱的测量。还可以根据测试需要,在T2SL(II类超晶格)检测器和DLATGS检测器之间来回切换。DLATGS检测器相比T2SL检测器,有更宽的光谱范围,但是灵敏度会降低。一般推荐小于100 μm的样品用T2SL检测器进行测量。

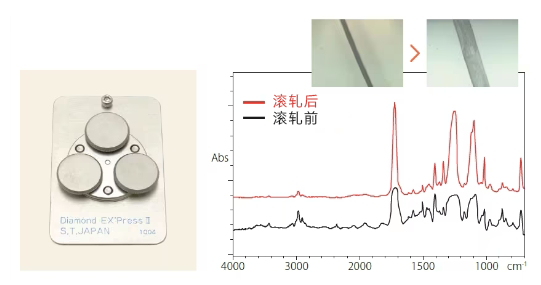

金刚石池
金刚石池用于挤压微小样品,将其变得非常薄之后在红外显微镜下直接进行测量。可以用于塑料、纤维等样品。

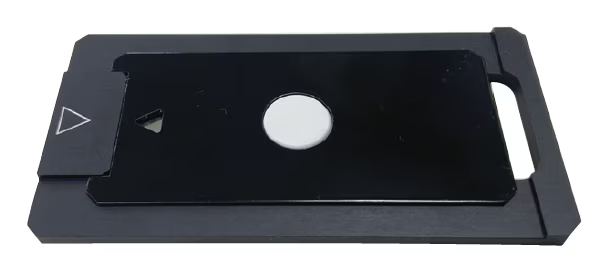

滤膜支架
滤膜支架
滤膜支架可用于固定树脂类滤膜和金属滤膜。这有利于抑制树脂类滤膜(如PTFE滤膜)的干燥皱褶,和金属滤膜的翘曲(如不锈钢滤膜),确保表面平整,提升测量精度。
红外偏振片
可见偏振片

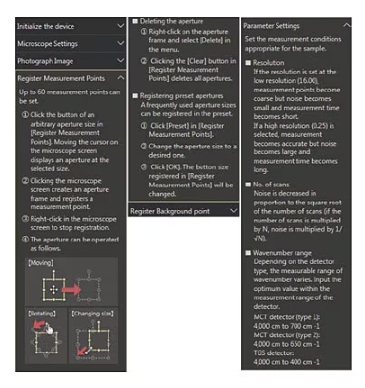

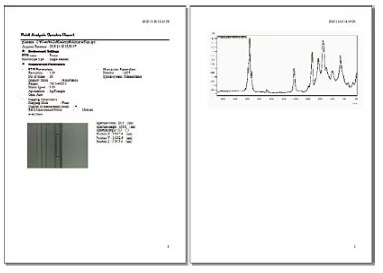

AMsolution软件有自建谱库功能。分析人员可以用获取的红外光谱来生成自己的谱库,并用于检索。将产品中使用的材料和生产过程中会使用的物质建成谱库,往往能改善检索的准确度。
红外异物谱库
该异物库为岛津原创性红外谱库。最初它是作为自来水和食品中异物分析的工具而开发的,目前已广泛用于食品饮料、电子电器、汽车制造、化工、材料、第三方检测等行业的异物分析。除了含有供水和食品企业实际采集到的异物信息以及市场上可买到的供水管道系统维修配件信息外,谱库中还包括了X射线荧光光谱(XRF)的谱线信息(PDF文件),能显著提高异物解析的准确率。与之前其它的传统谱库不同,本红外异物谱库是基于真实世界混合物的数据,并融合了做出定性评估所需的知识和经验。
塑料热解老化谱库*1
该库包括因受热氧化后的降解(老化)塑料的光谱数据。该谱图库可用于高效检索降解(老化)塑料材料,这在已发生降解的情况时特别有用。
*1 该谱库收录了日本静冈县工业技术研究所滨松工业技术支援中心所测量、获取的热老化塑料红外光谱。
塑料紫外光照老化谱库*2
该库包括因紫外光照氧化后的降解(老化)塑料的光谱数据。该谱图库可用于高效检索降解(老化)塑料材料,这在已发生降解的情况时特别有用。
*2该谱库使用岩崎电气株式会社生产的加速老化人工环境气候箱,收录了相当于自然光老化10年的一系列塑料的红外光谱。

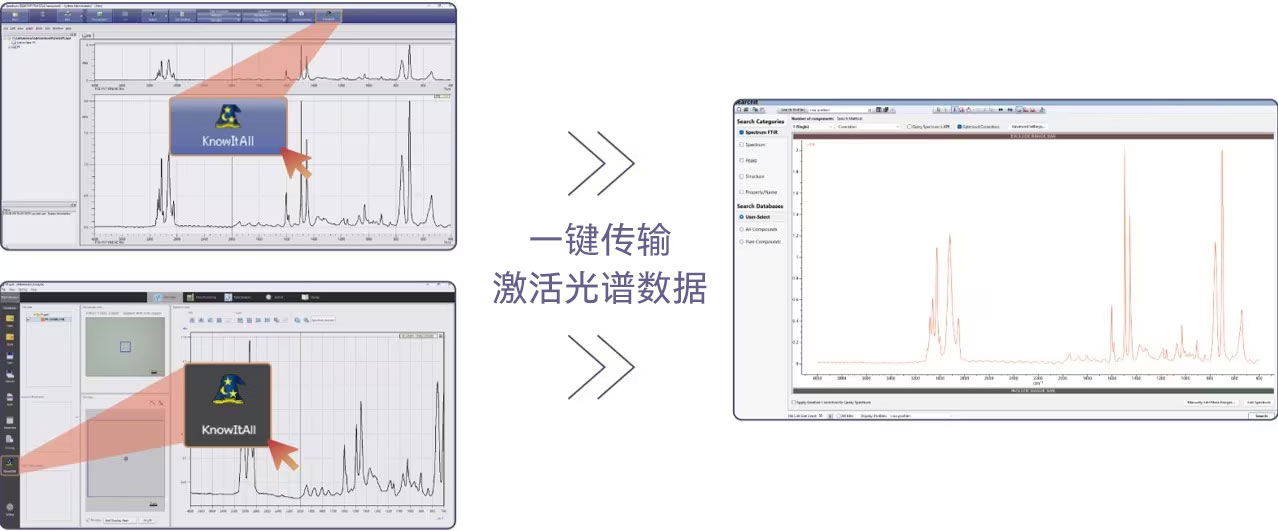

KnowItAll联动嵌入功能
高速Mapping软件包含常规Mapping功能和高速Mapping功能。常规Mapping功能包含以下模式:具有红外显微mapping成像功能,支持随机点扫描、线扫描和面扫描,可实现显微透射、显微反射以及显微ATR mapping成像;具有拉曼显微mapping成像功能,可以实现随机点扫描、线扫描和面扫描,可对单点或线进行深度mapping扫描。高速Mapping功能仅对初次扫描判定疑似样品的点位执行多次扫描以提升信噪比*4,其余点位跳过重复测量,从而在保证结果可靠性的前提下显著缩短测量时间。基于所得数据,可使用峰高、面积、多变量分析(PCA/MCR)、与目标光谱的相似度创建化学图像,从而可视化化学成分分布。
*4) 高速Mapping功能仅适用于显微红外(透射/反射)面扫描模式;不适用于显微红外的线扫描和ATR成像,以及拉曼Mapping测量。
AMsolution软件新增的颗粒分析模块(可选项),可利用Mapping测量*8获得的化学图像自动解析单个颗粒的数量、尺寸(长轴、短轴、费雷特直径)、质量*9、体积*9以及成分等信息,并以可视化方式呈现统计结果。该模块通过【颗粒分析】选项卡调用,且与AMsolution软件的界面风格保持一致。颗粒分析功能可用于微塑料分析、异物分析等多场景。
*8) 需另行选购高速Mapping软件。
*9) 质量和体积采用文献中的理论公式来计算(公式(1) [log10(M)=b·log10(S)+a])。公式仅限微塑料,岛津公司不就其有效性作任何保证。
Tomoya Kataoka, Yota Iga, Rifqi Ahmad Baihaqi, et al. Geometric relationship between the projected surface area and mass of a plastic particle.
