岛津新一代CT系统实现4680电池无损三维检测，助力新能源安全升级

2026.02.25

产品资讯

　　导读

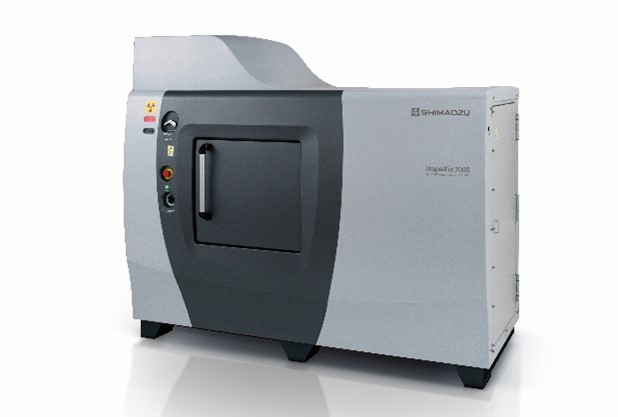

　　随着电动汽车行业对高安全性与长续航需求的升级，4680圆柱电池作为新一代技术标杆，其内部工艺缺陷的检测成为行业痛点。岛津最新微焦X射线CT系统inspeXio™ 7000通过三维无损成像技术，实现了对电池电极、集电连接部等结构的“透明化洞察”，为质量管控提供关键技术支撑。

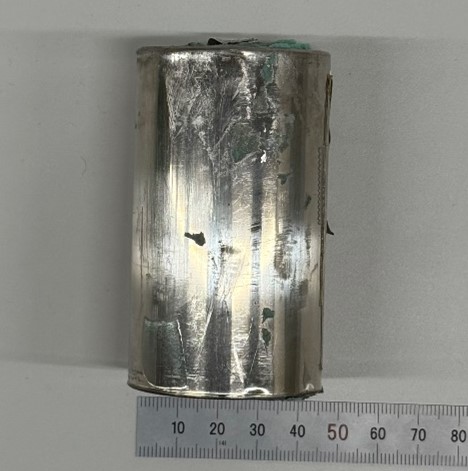

　　（注：4680圆柱电池是一种新兴的圆柱形锂电池，其名称中的“4680”代表电池的尺寸，即直径46mm、高度80mm。）

　　技术背景：4680电池的机遇与挑战

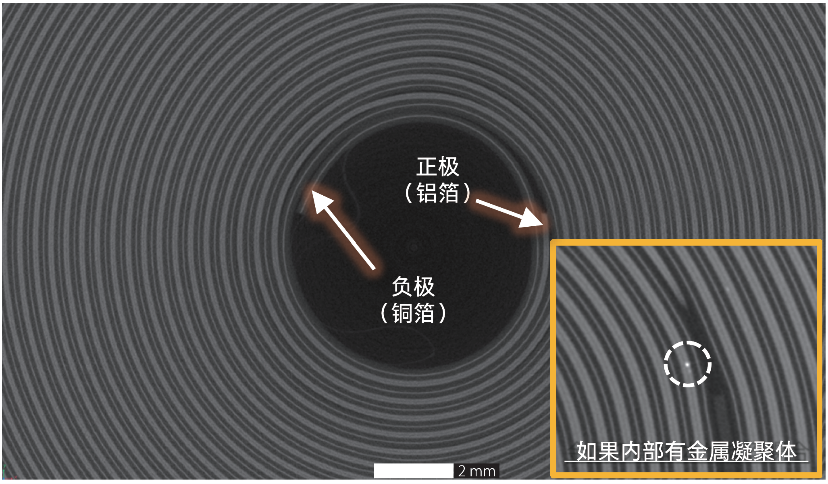

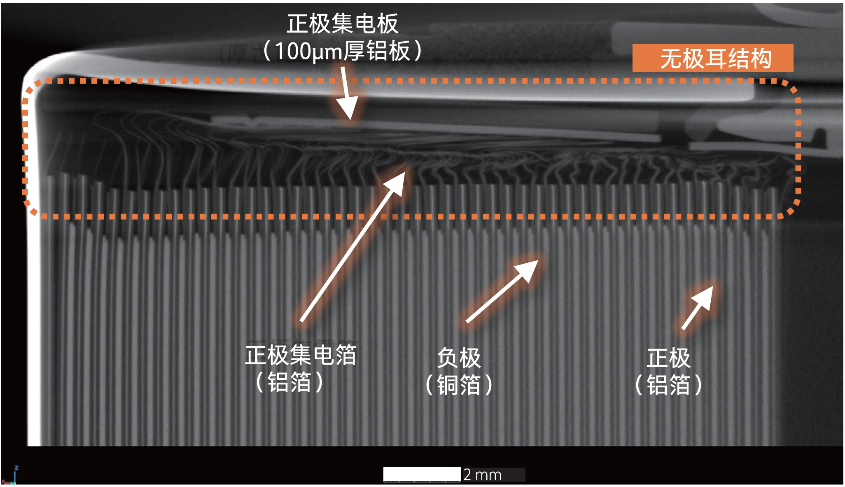

　　4680电池凭借无极耳设计、能量密度提升等优势，成为特斯拉、宝马等车企的下一代电池方案。然而，其大尺寸卷绕结构更易出现电极错位、金属异物残留等隐患，传统破坏性检测无法满足高效质检需求。岛津inspeXio™ 7000系统通过微米级分辨率CT扫描，可非破坏性呈现电池内部三维结构，精准定位缺陷。

　　检测方案：高精度分段扫描与智能拼接

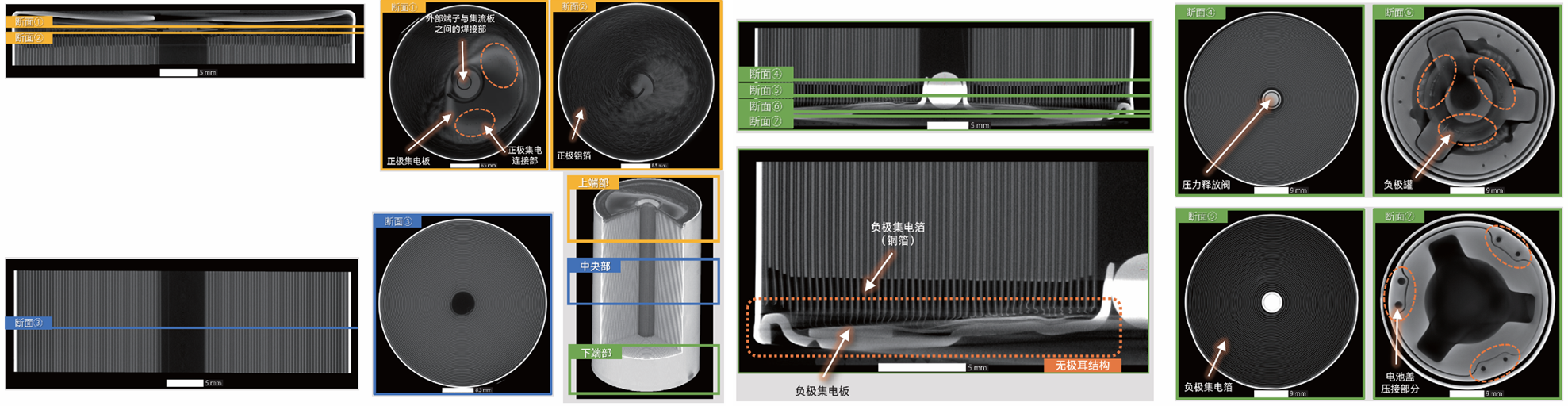

　　针对4680电池的46mm直径与80mm高度，分别采用分段扫描和自动拼接模式：
　　分段扫描：采用225kV管电压，对电池上端部（含端子焊接区）、中央部（卷绕核心区）、下端部（压力阀区域）分别优化分辨率；
　　自动拼接：通过“多重扫描”功能将三部分数据无缝融合，生成完整三维模型，兼顾效率与精度。
