大口径毛细管柱用适配器（WBC用适配器）和色谱柱的安装

要在填充柱用检测器上使用大口径毛细管柱时安装。

使用部件¶

作业步骤¶

步骤1¶

停止仪器运行，通过仪器窗口或工作站确认柱温箱的温度低于40 ℃，进样口和检测器的温度低于50 ℃，同时已停止供气且没有残余压力。

步骤2¶

安装进样口侧WBC用适配器。

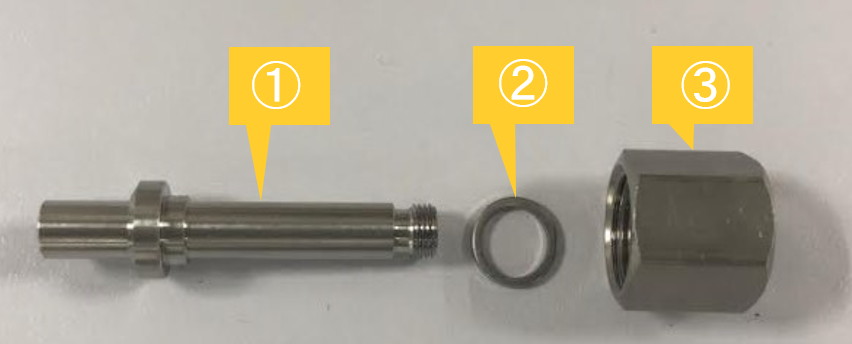

1. 在进样口侧WBC用适配器（①）的底部（螺丝侧）依次放入垫圈（②）、螺母（③）。

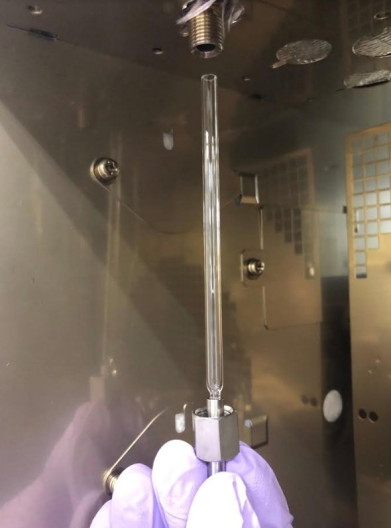

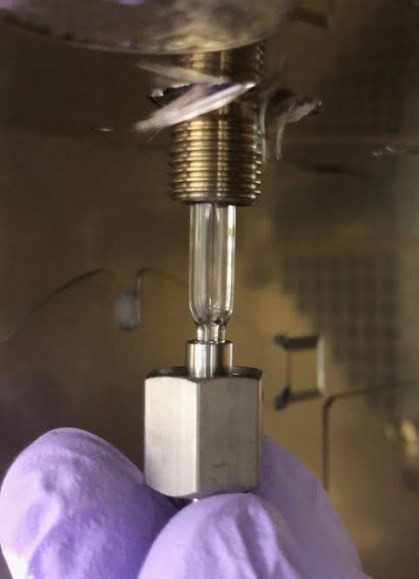

2. 将玻璃衬管（⑦）插入到进样口侧WBC用适配器（①）的上部，然后安装到GC柱温箱中的进样口上。

步骤3¶

安装检测器侧WBC用适配器。

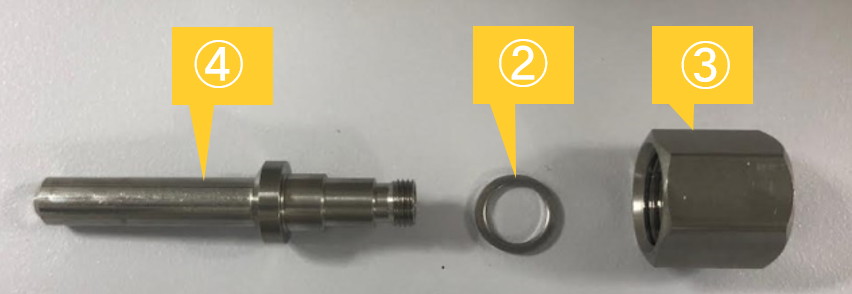

1. 在检测器侧WBC用适配器（④）的底部（螺丝侧）依次放入垫圈（②）、螺母（③）。

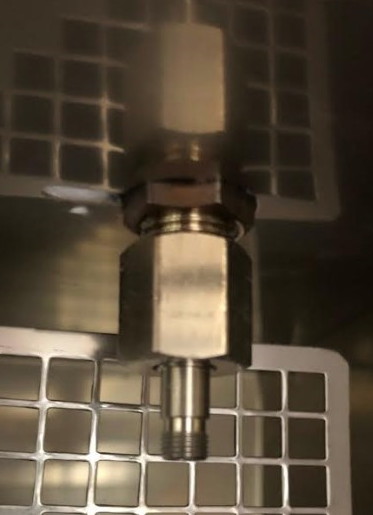

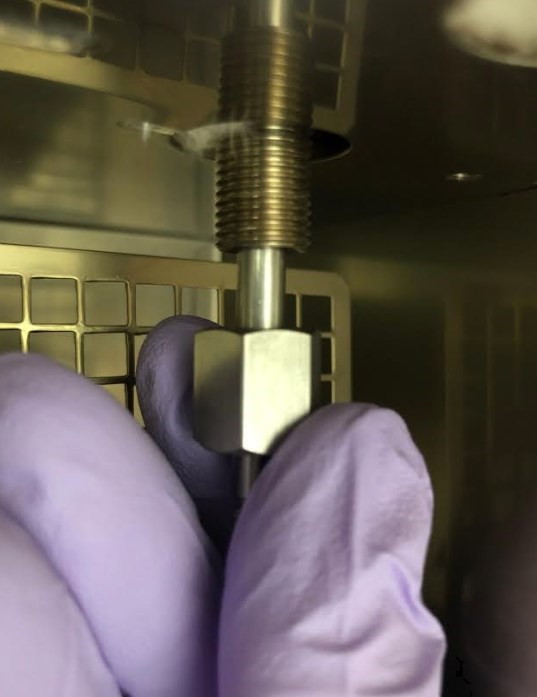

2. 安装到GC柱温箱中的检测器螺丝上。

注释

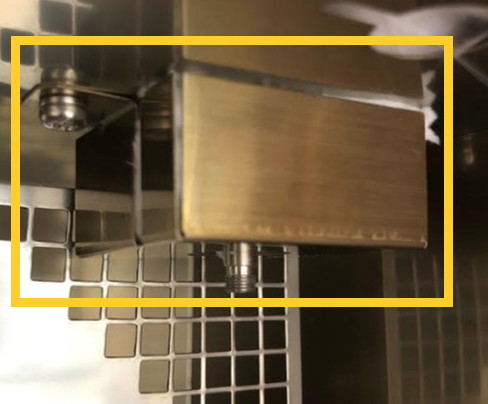

如果是带保温盒及毛细管柱用适配器的单元，则拆下保温盒。

　
然后，请拆下单元上安装的螺母和毛细管柱用适配器，安装WBC用适配器。

步骤4¶

安装毛细管柱。

1. 将石墨压环（⑥）穿入毛细管柱。

安装石墨压环的位置请参考下表。

注释

切割色谱柱，使截面保持平坦。

石墨进入定位夹具中时，用镊子取出里面的石墨。

此时，请勿损伤色谱柱。

若在未取出定位夹具中石墨的状态下安装色谱柱，取下色谱柱时，石墨可能残留在毛细管柱适配器中，造成堵塞。石墨堵塞时，请拆下毛细管柱适配器，用棉棒去除堵塞。

2. 将手伸入门开关口向外拉，打开柱温箱门。

3. 将色谱柱挂到色谱柱挂架上。

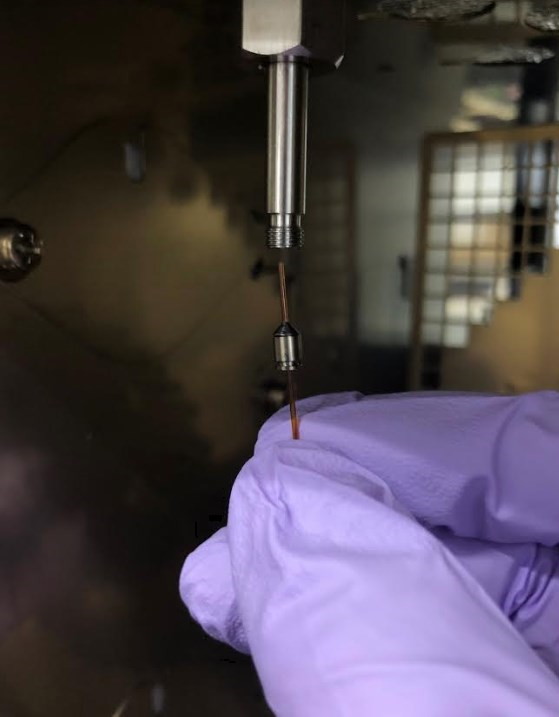

4. 将色谱柱插入进样口及检测器中。

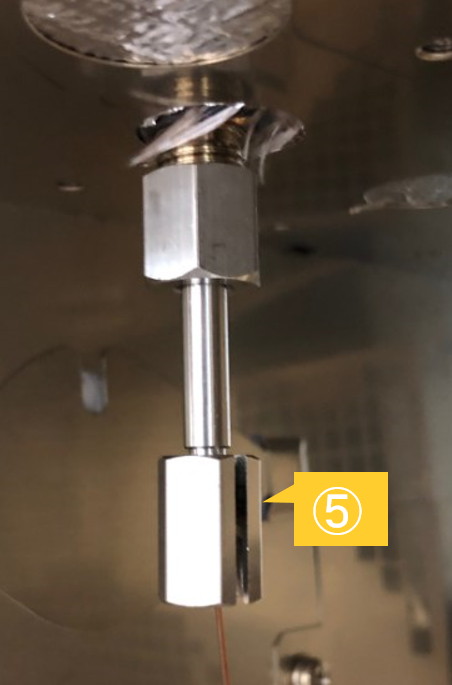

5. 用手顺时针旋转，以拧紧螺母（开口）（⑤）。

6. 用10 × 12扳手（⑧）旋转半圈左右固定。
