样品环的更换步骤

使用部件

No.
部件名称
类别
需要数量
备注
扳手(1/4inch×5/16inch)
1
十字螺丝刀
1
样品环
1

作业步骤

步骤1

按照 维护盖拆装 拆下盖子。

步骤2

按照 进样针的更换步骤 拆下进样针。

步骤3-1

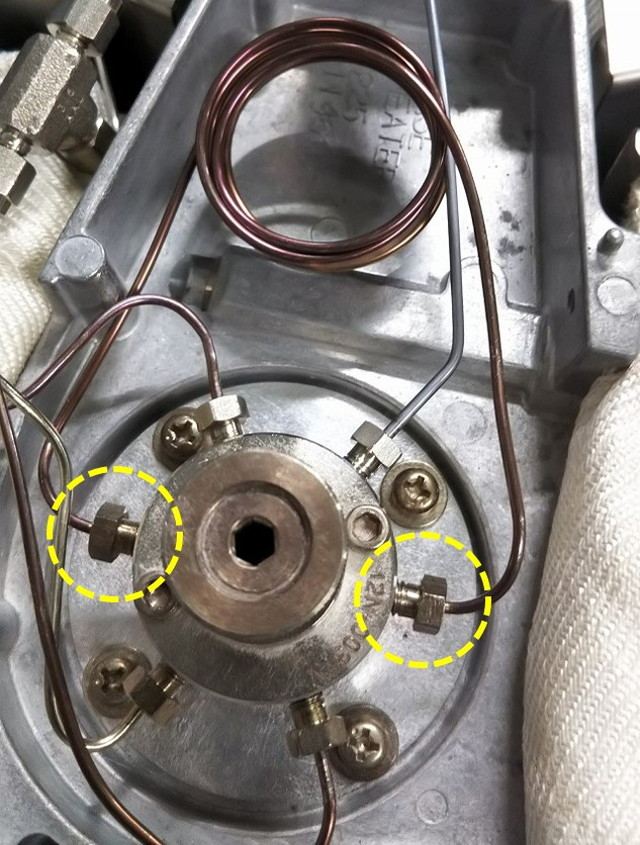

如果是HS-20、HS-20 L.T,使用扳手(1/4inch×5/16inch)拆下阀侧螺母(2处)后取下样品环。

步骤3-2

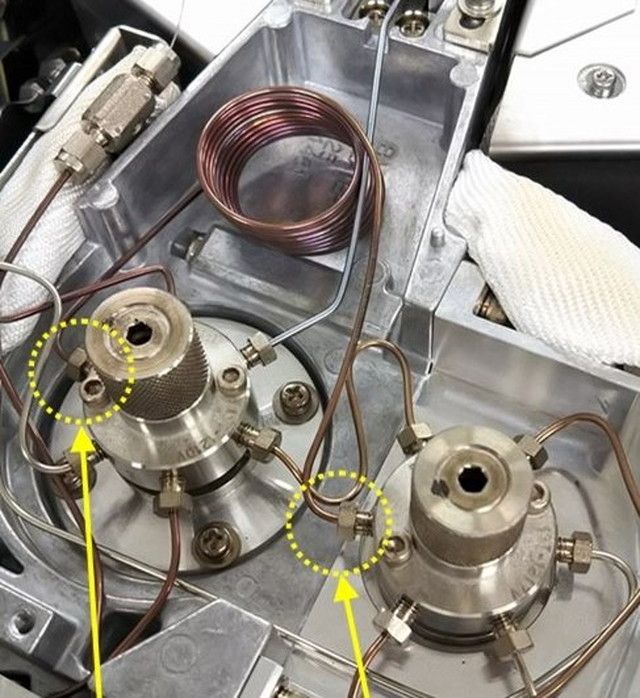

如果是HS-20 Trap,使用扳手(1/4inch×5/16inch)拆下左右阀的螺母后取下样品环。

步骤4

准备新的样品环。

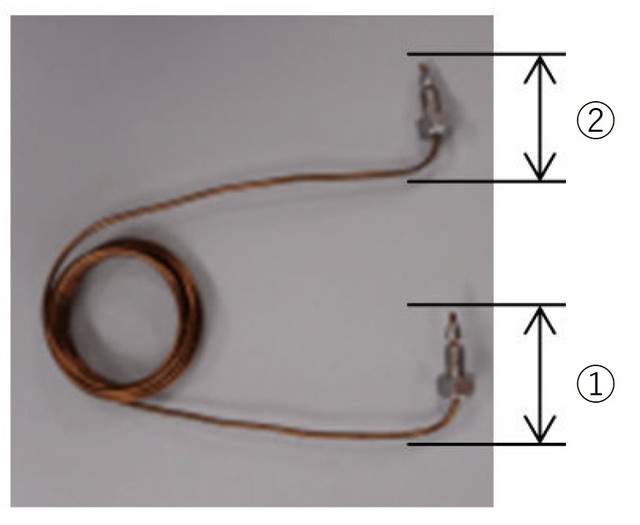

如果是HS-20 Trap,按照下图(①: 左阀,②: 右阀)所示弯曲约20 mm。

步骤5-1

如果是HS-20、HS-20 L.T,使用扳手(1/4inch×5/16inch)拧紧阀侧螺母(2处)固定样品环。

步骤5-2

如果是HS-20 Trap,

1.将左阀的螺母安装到左阀上轻轻拧紧。
2.将右阀的螺母安装到右阀上轻轻拧紧。
3.用扳手(1/4inch×5/16inch)将左右阀的螺母顺时针拧紧约1/4圈。

步骤6

按照 维护盖拆装 安装盖子。
