SCD内部陶瓷加热管的更换

使用部件¶

作业步骤¶

步骤1¶

通过仪器窗口或工作站确认柱温箱的温度低于40 ℃，进样口和检测器（SCD-IF部、电炉）的温度低于50 ℃。
确认后关闭仪器主电源。

步骤2¶

打开保护罩。

步骤3¶

拆下传输管（★1）。

一边按住传输适配器（★2），一边松开传输管（★1），将其拆下。

步骤4¶

拆下传输适配器（★2）和内部陶瓷加热管（①）。

一边用扳手, SCD（④）按住还原剂入口（★3），一边用扳手, SCD, 维护（③）松开传输适配器（★2），然后连同内部陶瓷加热管（①）一起拆下传输适配器（★2）。

步骤5¶

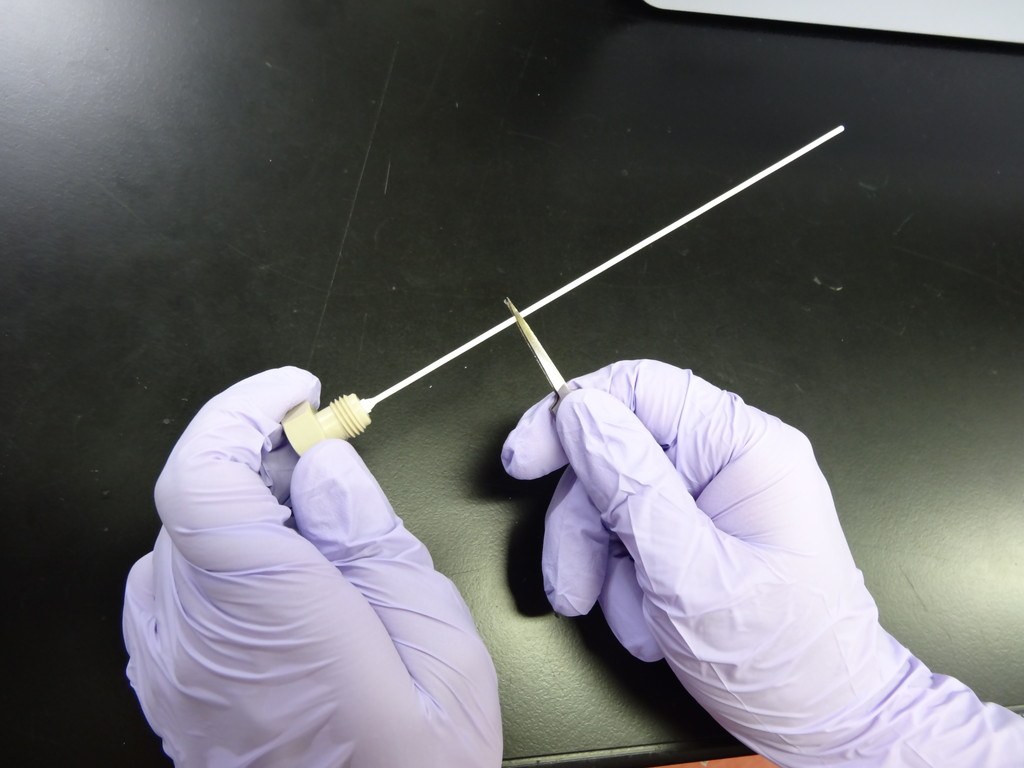

从内部陶瓷加热管上拆下传输适配器。

步骤6¶

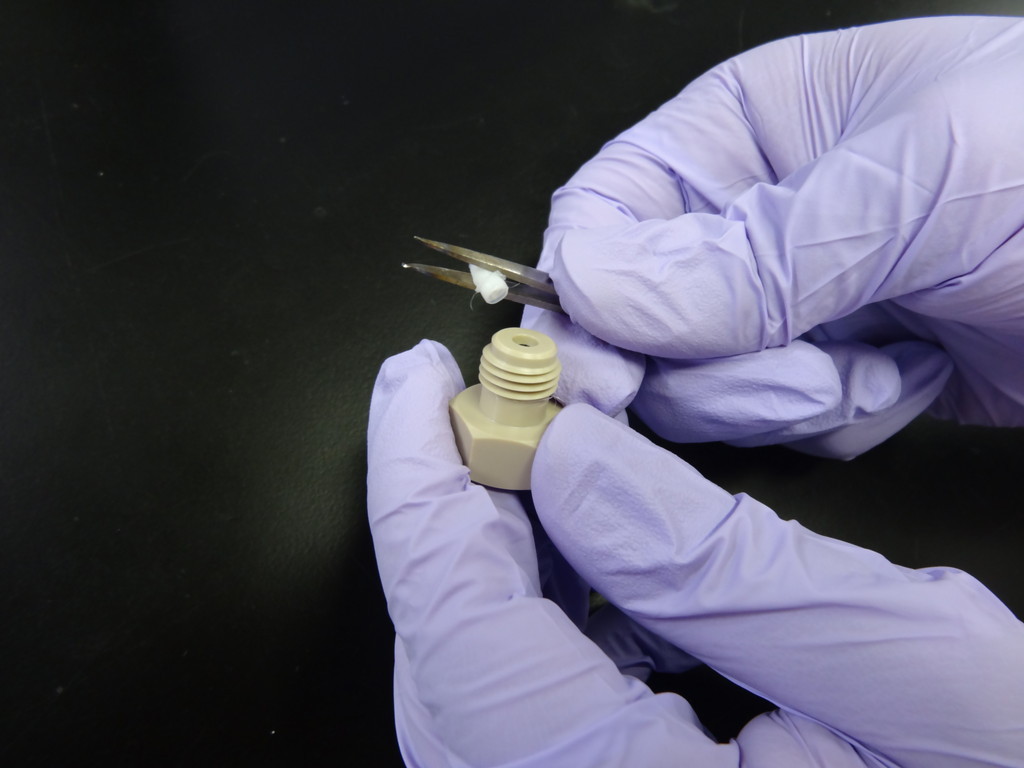

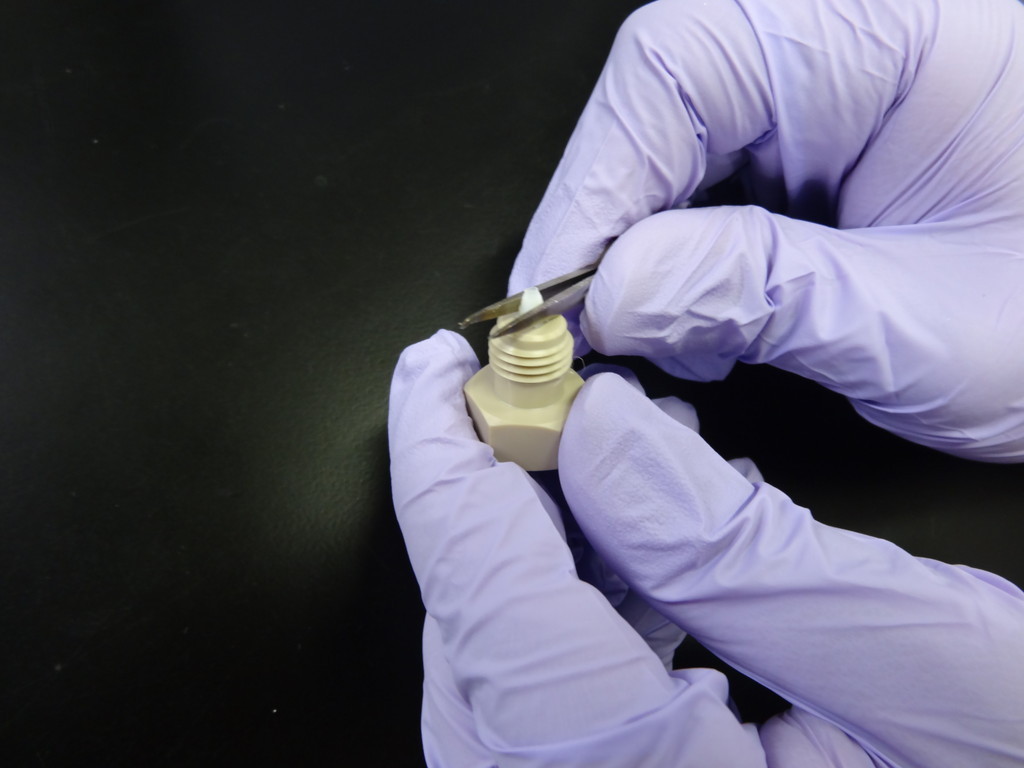

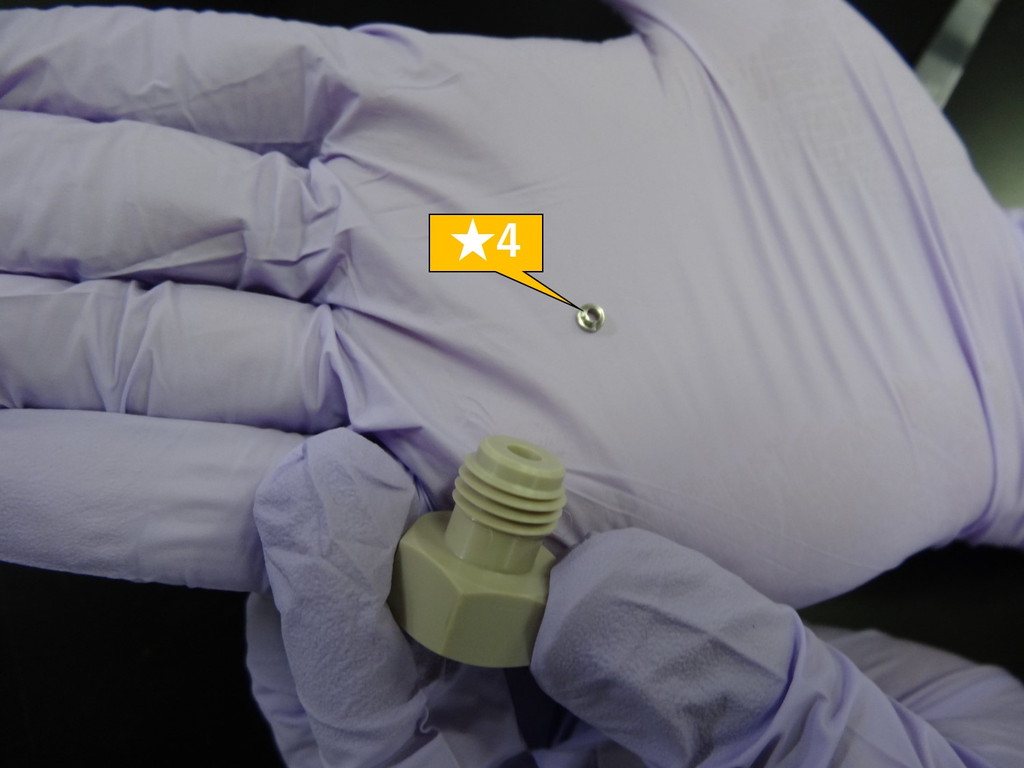

从传输适配器（★2）中拔出PTFE压环（②），拆下夹环（★4）。

步骤7¶

将新的PTFE压环（②）安装到更换用内部陶瓷加热管（①）上。

步骤8¶

将在步骤6中拆下的夹环安装到内部陶瓷加热管上。

步骤9¶

将传输适配器安装到内部陶瓷加热管上。

步骤10¶

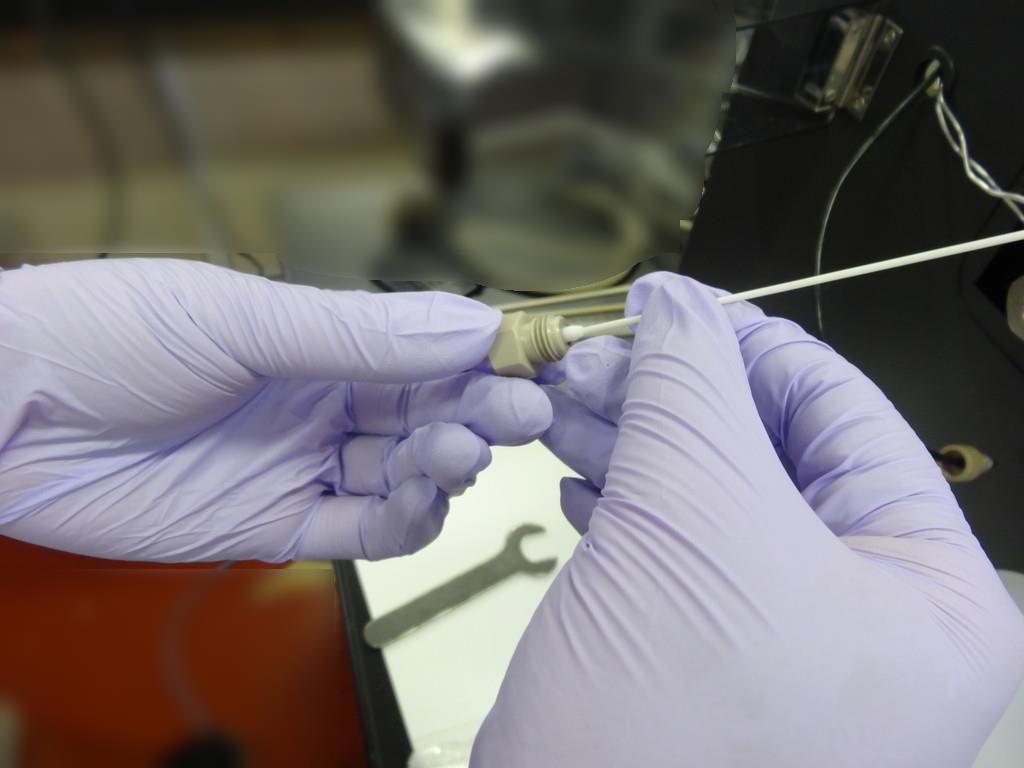

安装到传输适配器到内部陶瓷加热管上后，将其插入进SCD。

步骤11¶

露出内部陶瓷加热管（①）的同时，稍微拧紧传输适配器（★2）。此时请保持陶瓷管可内外移动的状态，不要锁死适配器。

步骤12¶

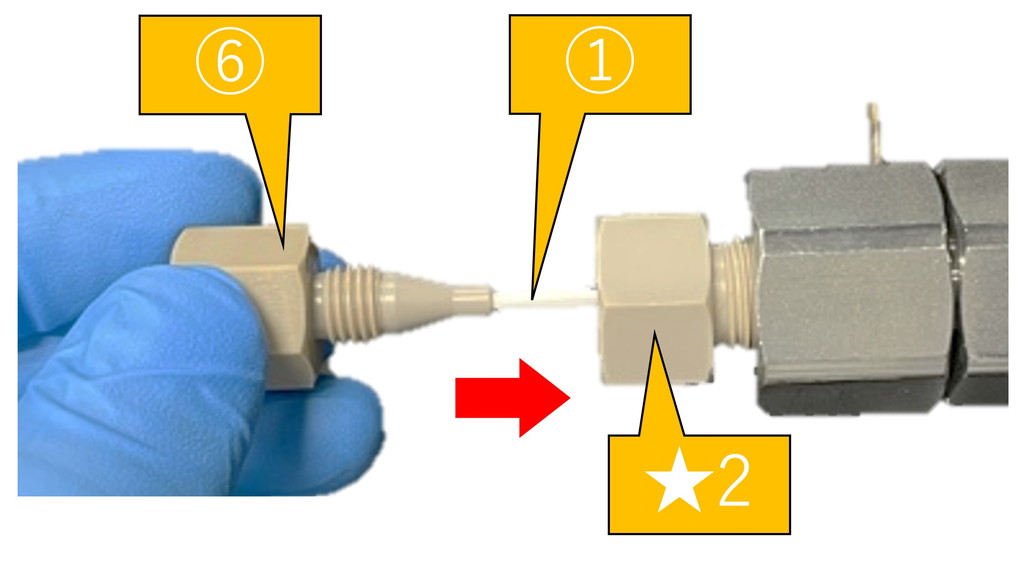

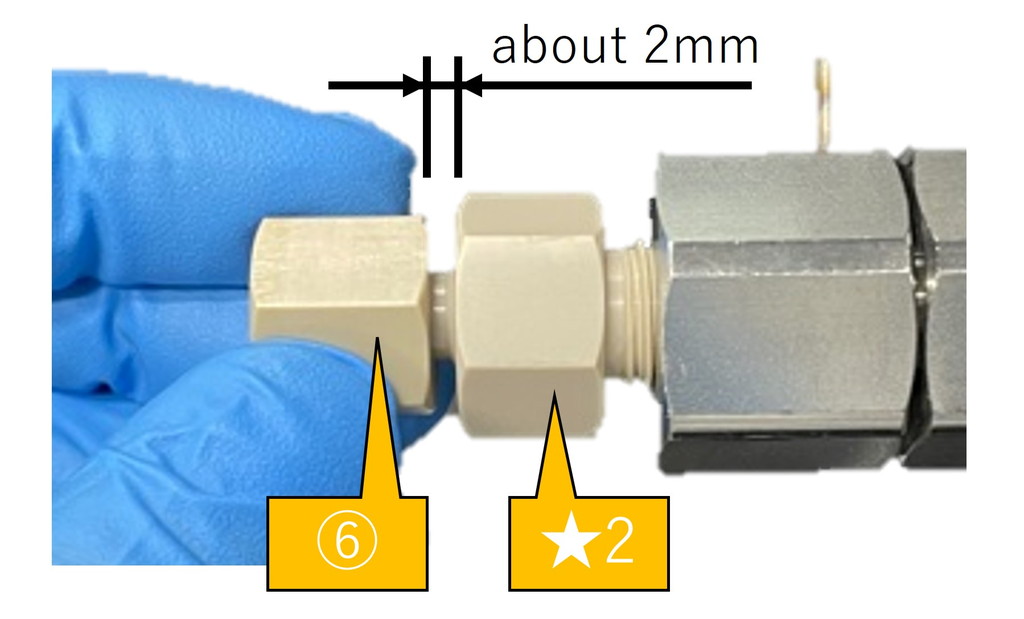

用夹具（⑥）将内部陶瓷加热管（①）的端面向内推到底，并将其拧紧在传输适配器（★2）上。

步骤13¶

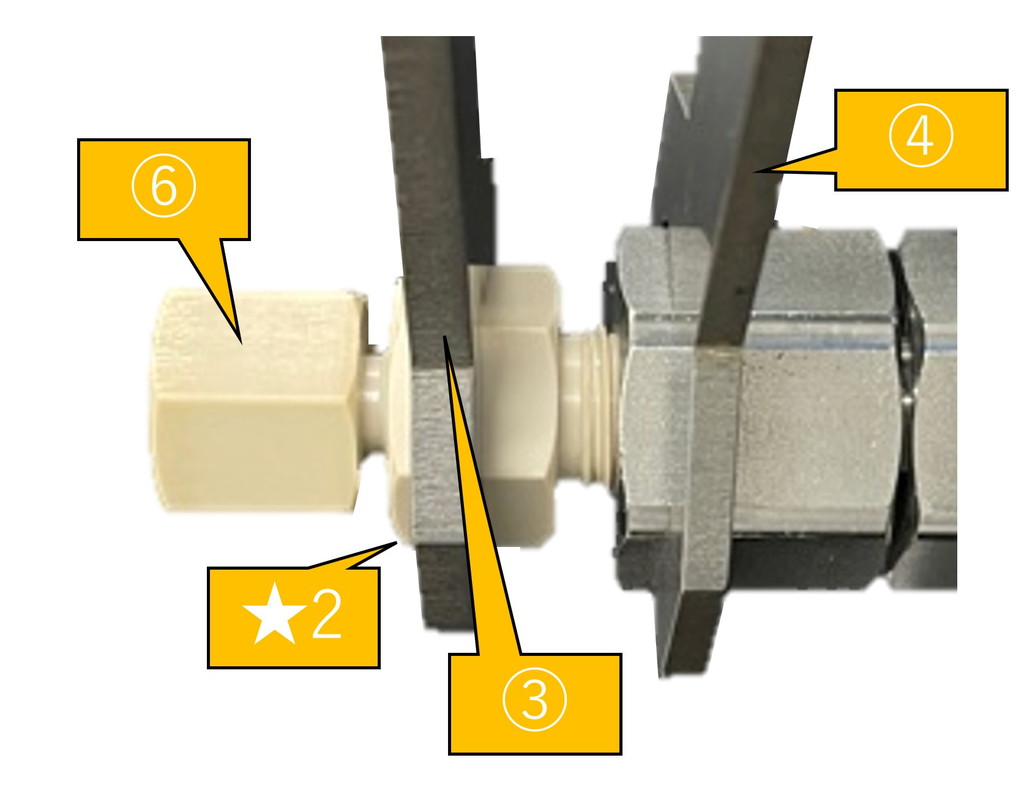

安装好夹具（⑥）后，使用扳手, SCD, 维护（③）和扳手, SCD（④），将传输适配器（★2）固定在 SCD 本体上。

步骤14¶

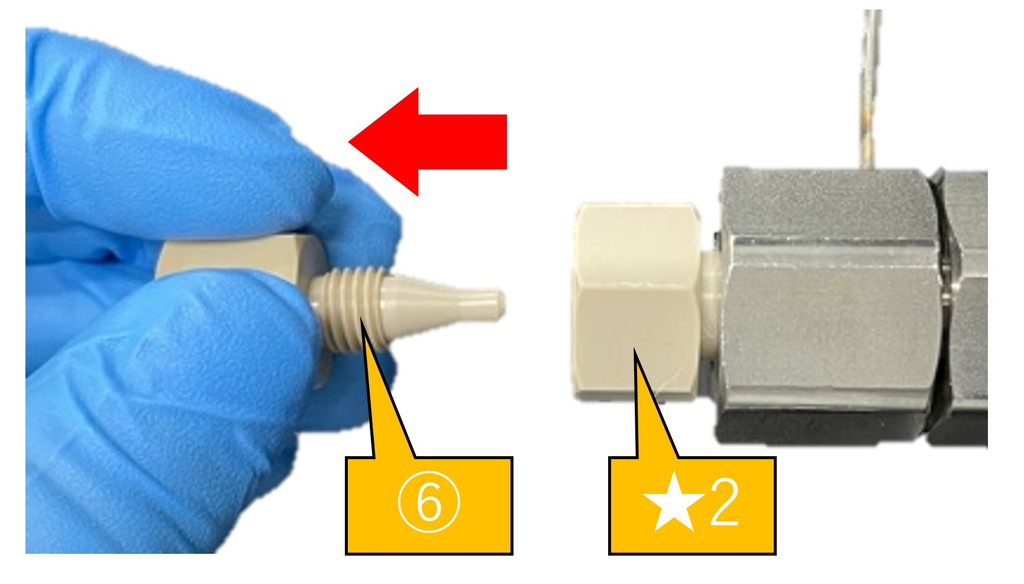

从传输适配器（★2）上取下夹具（⑥）。

步骤15¶

检查内部陶瓷加热管的端面是否突出传输适配器（★2）。
如果突出了，请重复以上步骤重新安装内部陶瓷加热管。

步骤16¶

将传输适配器加固。

用手拧至完全无法转动后，再用扳手, SCD, 维护（③）拧紧半圈以加固。

步骤17¶

用手将传输管拧上。

步骤18¶

关闭保护罩。

步骤19¶

打开仪器的主电源，启动GC。
