机械泵油的更换步骤（ULVAC GHD-031）
使用部件¶
No. |
部件名称 |
类别 |
需要数量 |
备注 |
|---|---|---|---|---|
① |
托盘，NR-374-06 |
1 |

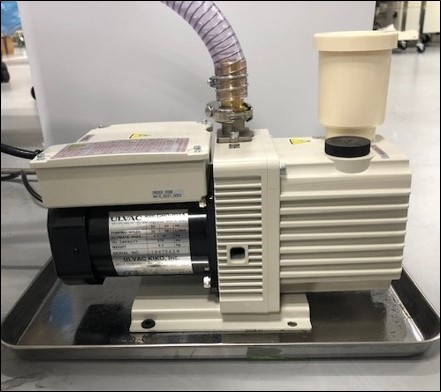

垫于机械泵下方，防止漏油时弄脏地板。机械泵的油封随时间推移不可避免地会发生老化，如果疏于定期维护，可能会突然发生泄漏。此时可以防止机械泵油污染周围环境。尤其是安放在桌面时，建议务必使用。 |
|
② |
机械泵油 ULVOIL R-2（1L） |
1 |
作业步骤¶

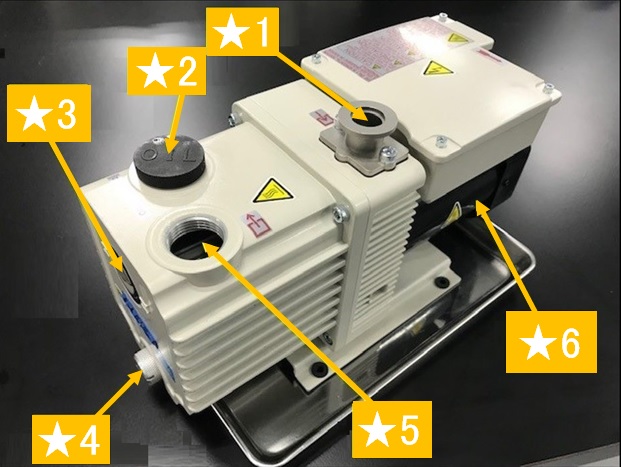

图中所示为机械泵各部分名称。
★1: 进气口
★2: 注油塞
★3: 油位计
★4: 排油塞
★5: 排气口
★6: 电机
步骤1¶
自动停止GC/MS。等待显示［完成］。
步骤2¶
停止后等待约10分钟。
注释
刚停止时机械泵油的温度很高，有烫伤的危险。敬请注意。
步骤3¶

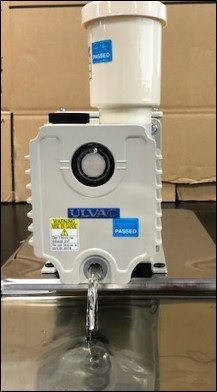

打开排油塞，排出机械泵油。
注释
机械泵油可能会飞溅，请准备合适的托盘或塑料袋。
步骤4¶
不再有机械泵油从排油口流出后，关闭排油塞。
步骤5¶
单击[主项目]助手栏的[系统控制]图标。
步骤6¶

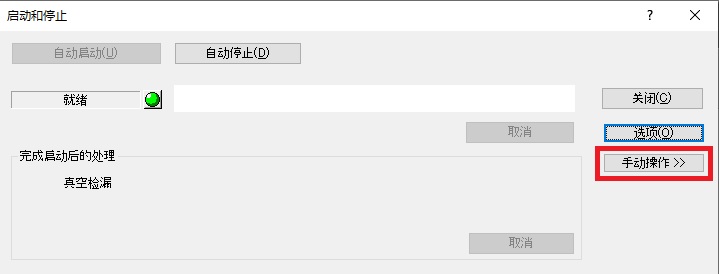

显示[启动和停止]窗口。
单击[启动和停止]窗口的[手动操作]按钮。
步骤7¶

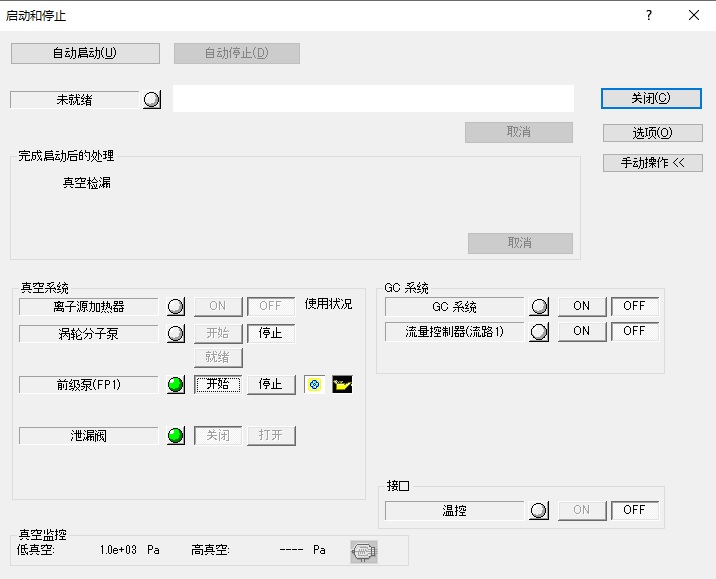

在[启动和停止]窗口下方显示[手动操作项目]。
单击[真空系统]组中[前级泵（FP1）]的[启动]按钮。
此时将弹出信息[关闭流量控制器时启动真空泵，可能损坏色谱柱。启动真空泵？]，单击[是]。
在该状态下等待约5～10秒。
注释
油雾可能会从排气口冒出。此时请立即执行步骤8。
步骤8¶
单击［停止］按钮。
步骤9¶
再次打开排油塞，排出剩余的机械泵油。
步骤10¶

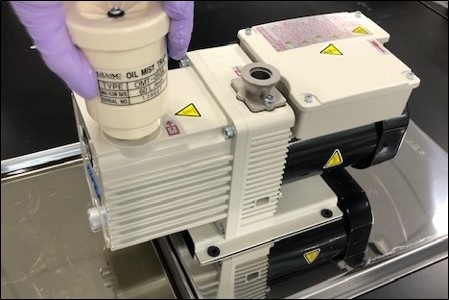

如果安装有油雾过滤器，请将其拆除，以免影响注油。
步骤11¶

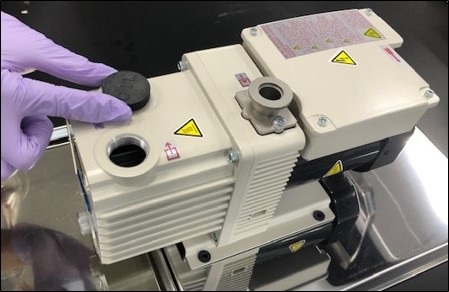

关闭排油塞，取下注油塞。

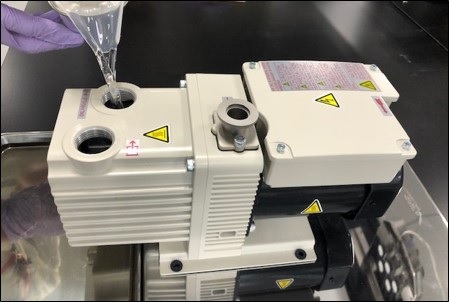

注入新油(②)至油位计的红圈范围内（约0.37 L）。
步骤12¶
关闭注油塞。
步骤13¶
如果拆除了油雾过滤器，请重新安装。
步骤14¶
启动[分析]程序。
单击仪器监视器的［详细］。
步骤15¶
单击[显示仪器监控器详情]窗口的[消耗品（MS）]选项卡，单击[消耗品重置]。
步骤16¶
- 在[消耗品重置]窗口的更换后的机械泵油使用时间中输入“0”，单击[设置]按钮。设置后单击[确定]按钮。
- 在[显示仪器监控器详情]窗口单击[关闭]，关闭窗口。
