保护柱的安装

使用部件

No.
部件名称
类别
需要数量
备注
①
保护柱
经过惰性处理的熔融石英管
②
Kimwipes
③
毛细管柱切刀
毛细管柱连接用部件
1
④
压紧连接器
毛细管柱连接用部件
消耗品。请在325 ℃以下使用。
⑤
检漏仪
1
检漏仪LD239（GL科技株式会社，P/N:2702-19330）
⑥
放大镜，22Ｘ，2-193-06
其他
1
⑦
清洗用有机溶剂（丙酮、乙醇等）

作业步骤

步骤1

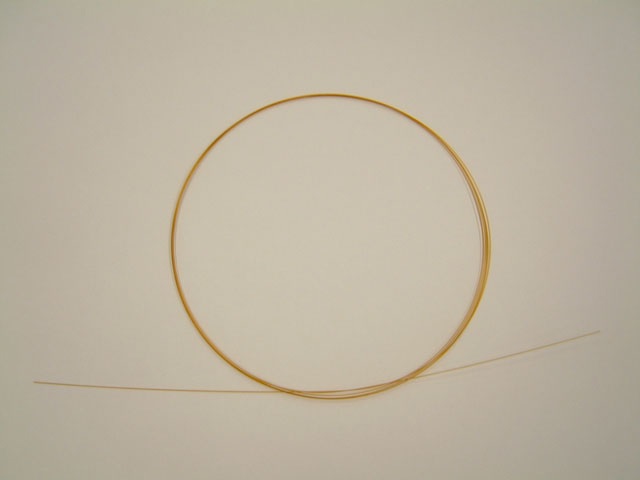

将保护柱(①)切割为约2 m。

步骤2

使用毛细管柱切刀(③)将保护柱与分析柱的连接处切割成直角。

注释

使用放大镜(⑥)确认是否正确切割。

步骤3

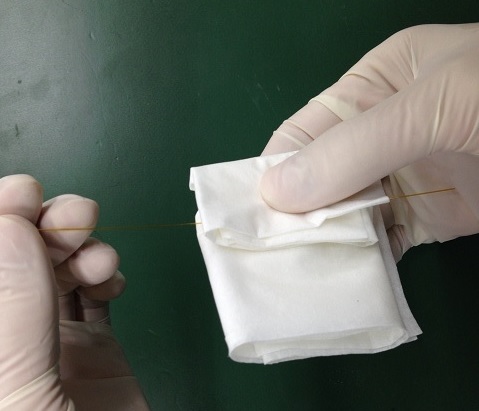

用Kimwipes(②)含浸丙酮、乙醇等溶剂(⑦)，擦拭两色谱柱连接处密封面的污垢。

注释

用溶剂润湿后，色谱柱前端将变得润滑，更容易插入压紧连接器中。

步骤4

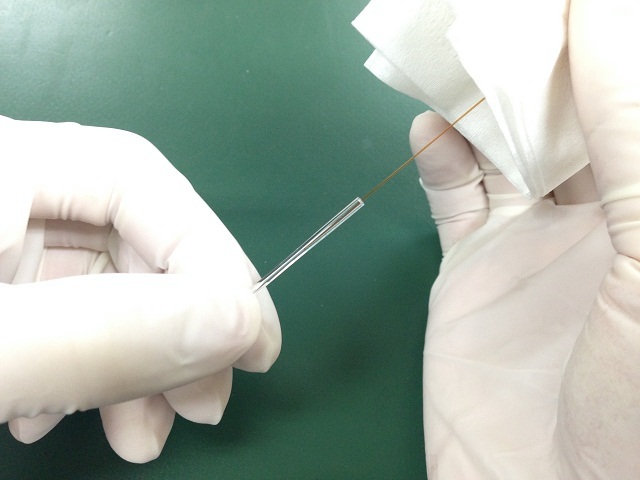

施加适度的力插入，直至保护柱前端牢牢压入压紧连接器(④)中。

注释

如果用力过猛，色谱柱前端可能会被压碎。敬请注意。

提示

当色谱柱前端牢牢插入压紧连接器后，可以看到一条深色线。

步骤5

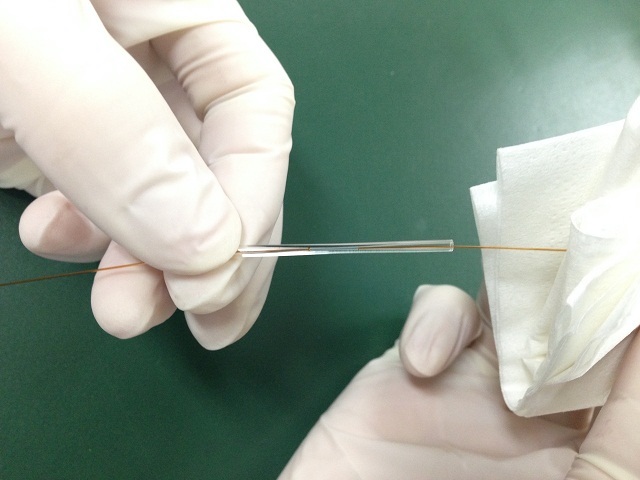

用同样的方式从压紧连接器另一侧插口插入分析用色谱柱。

步骤6

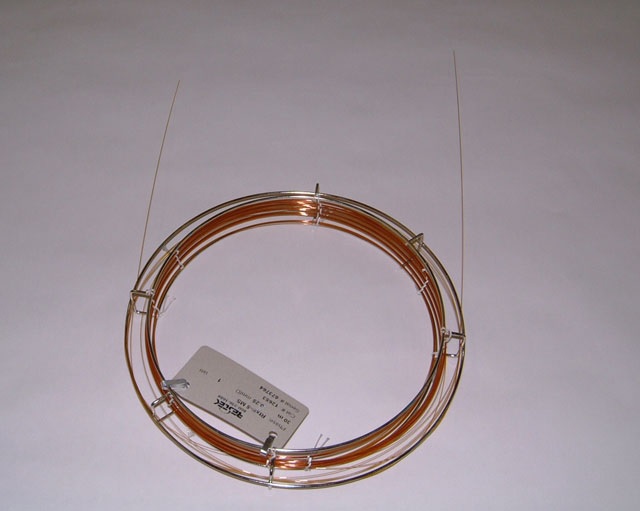

将保护柱适当包裹在分析柱的毛细管笼周围，以免接触柱温箱内壁。

步骤7

像普通色谱柱一样安装到GC上启动。

步骤8

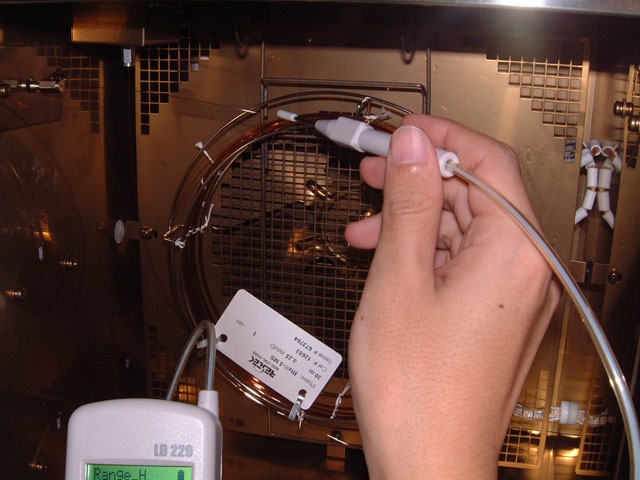

请检查是否有泄漏。

注释

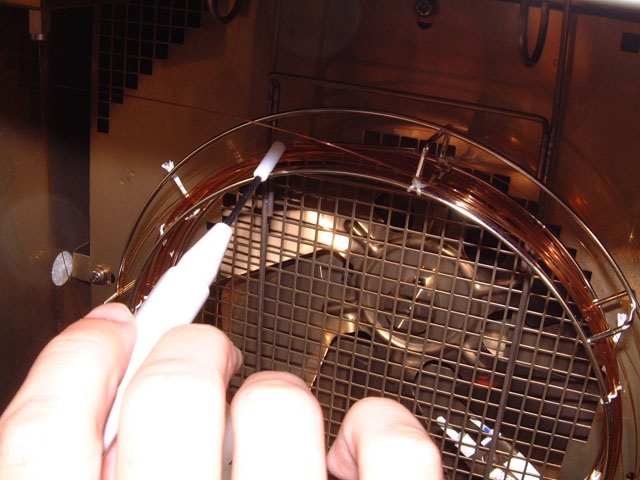

建议使用检漏仪(⑧)检查压紧连接器连接处的泄漏情况。

步骤9

在下列分析条件下对色谱柱进行老化。

注释

快速加热或冷却可能会导致其脱落。

步骤10

再次检查是否有泄漏。


注释

注意色谱柱的工作温度不可超过压紧连接器的工作温度上限（325 ℃）。
