灯丝更换步骤

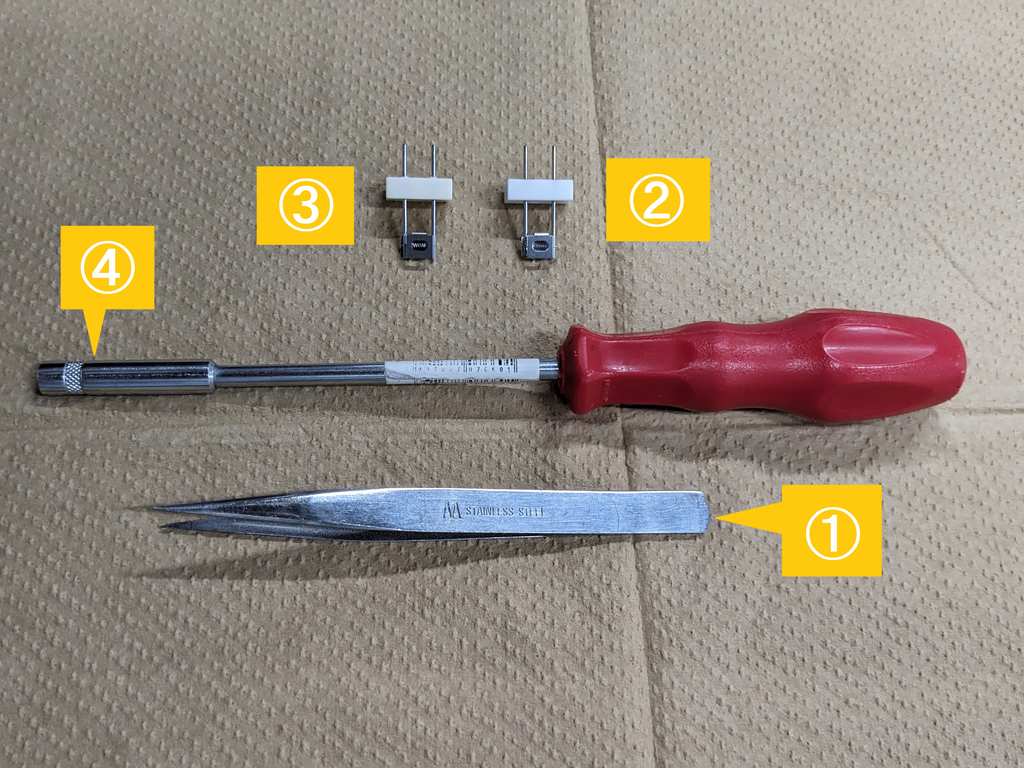

使用部件¶
No. |
部件名称 |
类别 |
需要数量 |
备注 |
|---|---|---|---|---|
① |
镊子 |
1 |
||
② |
灯丝（标准） |
1或2 |
||
③ |
长寿命灯丝 |
1 |
不推荐使用氦气以外的替代载气。 |
|
④ |
套管螺丝刀 |
1 |
作业步骤¶
灯丝共有上下2处。
★1：上灯丝
★2：下灯丝
下面介绍更换灯丝★1的步骤。更换灯丝★2时请按照相同步骤操作。
此外，标准灯丝(②)与长寿命灯丝(③)的更换步骤相同。
注释
使用长寿命灯丝时，请将长寿命灯丝安装于★1，将标准灯丝安装于★2。
无法在★2使用长寿命灯丝。
步骤1¶
在进行维护作业前务必执行以下1至3的操作：
- 自动停止GC/MS。等待显示［完成］。
- 退出LabSolutions。

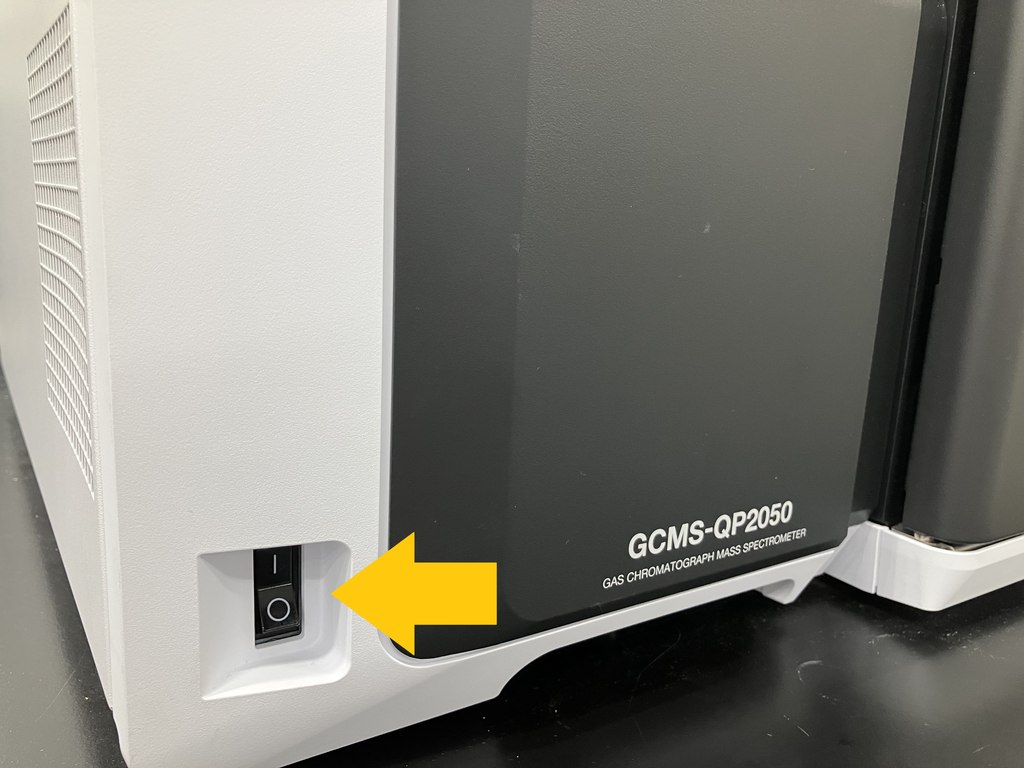

- 关闭仪器的主开关。
步骤2¶
打开前门。
步骤3¶
用镊子(①)小心从灯丝中拔出灯头（2个）。
注释
作业所用工具务必事先用蘸有丙酮的纱布擦去污垢。
步骤4¶
用镊子小心拔出同一根电线另一侧的灯头（2个），完全拆除电线。
步骤5¶
使用套管螺丝刀(④)拆下灯丝固定螺母。
- 拆下灯丝固定螺母后的状态
步骤6¶
使用镊子取下灯丝。
步骤7¶
准备新的灯丝。
步骤8¶
使用镊子安装新的灯丝。
步骤9¶
安装灯丝固定螺母。将螺母孔较大的一侧朝内插入。
用套管螺丝刀拧紧。
步骤10¶
将电线（2根）装入指定位置。将灯头牢牢插入到底。
检查电线是否短路。
步骤11¶

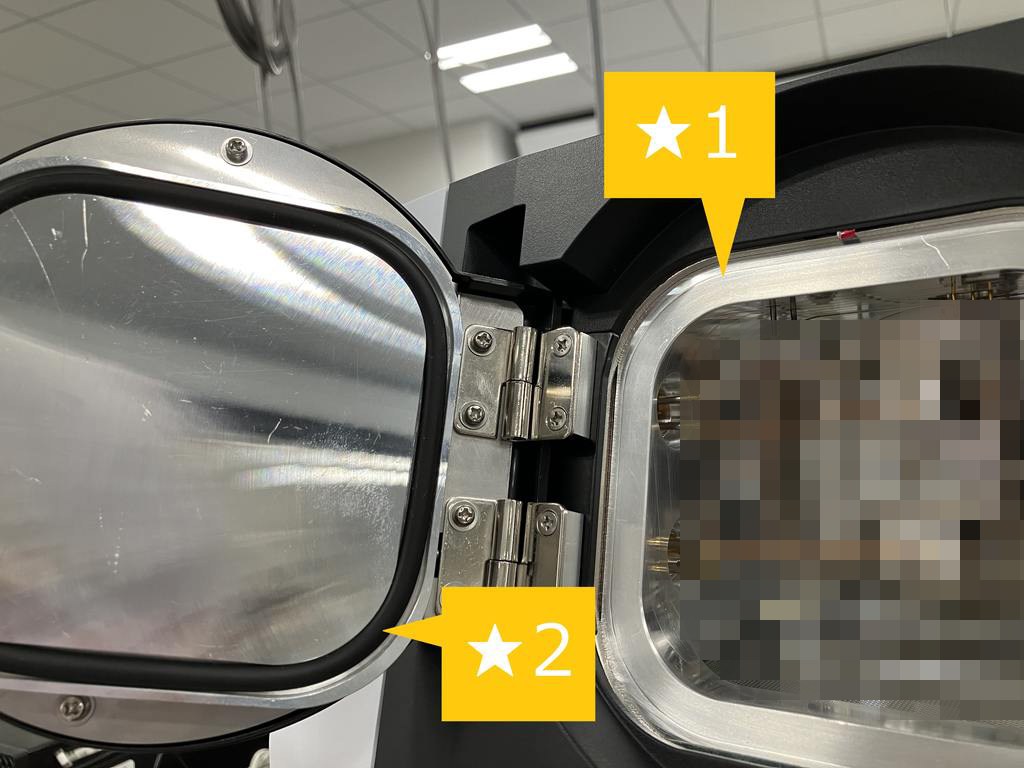

检查真空容器的O型圈接触面(★1)和O型圈(★2)是否有灰尘附着。
步骤12¶

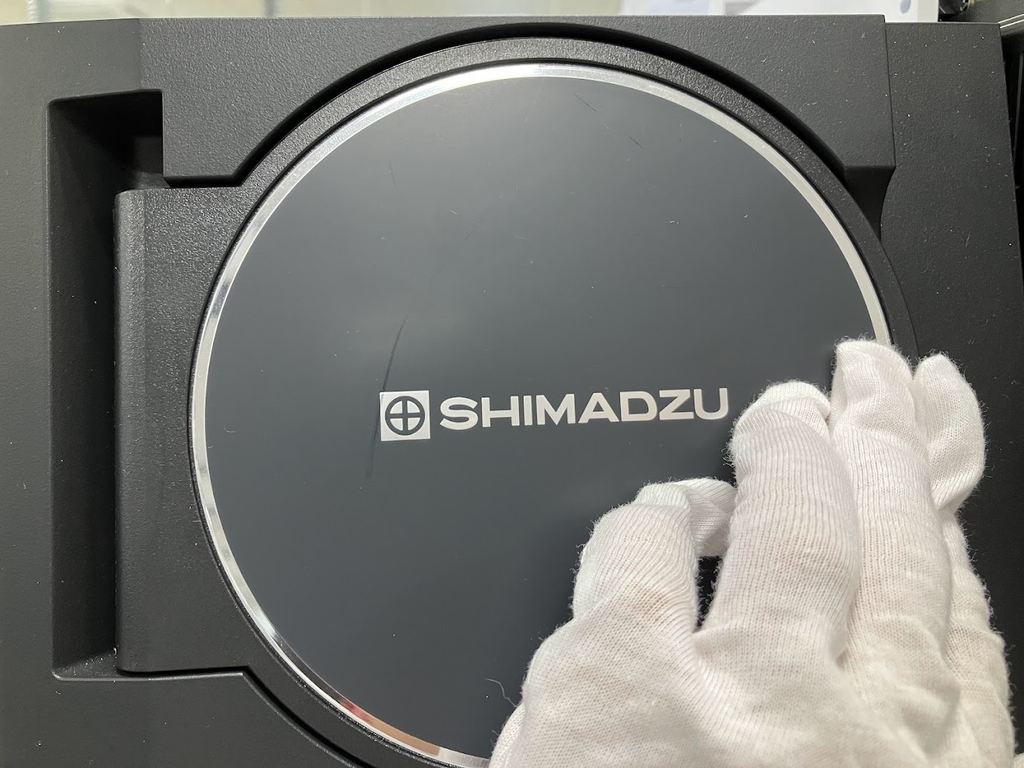

关闭前门。
步骤13¶
启动GC/MS。
步骤14（对灯丝1更改类型时）¶
启动[分析]程序。

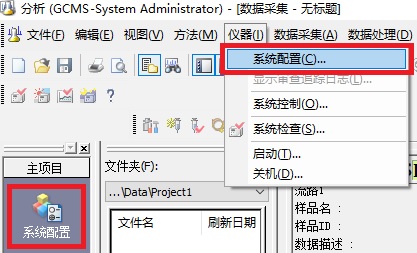

- 单击[主项目]助手栏的[系统配置]图标，或者单击工具栏的[仪器]后单击[系统配置]。

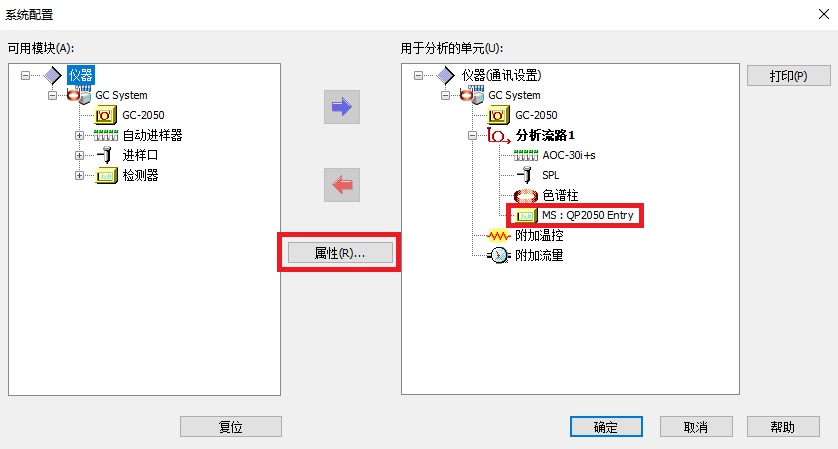

- 双击系统配置中用于分析的单元中的[MS]，或者选择[MS]并单击[属性]按钮。

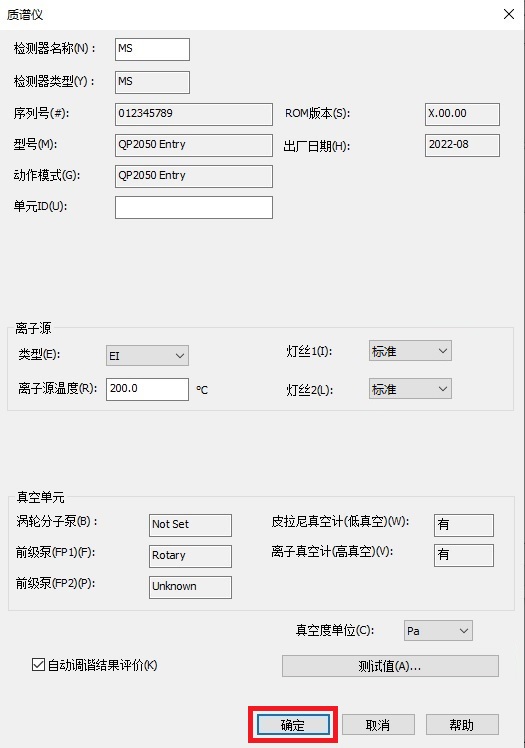

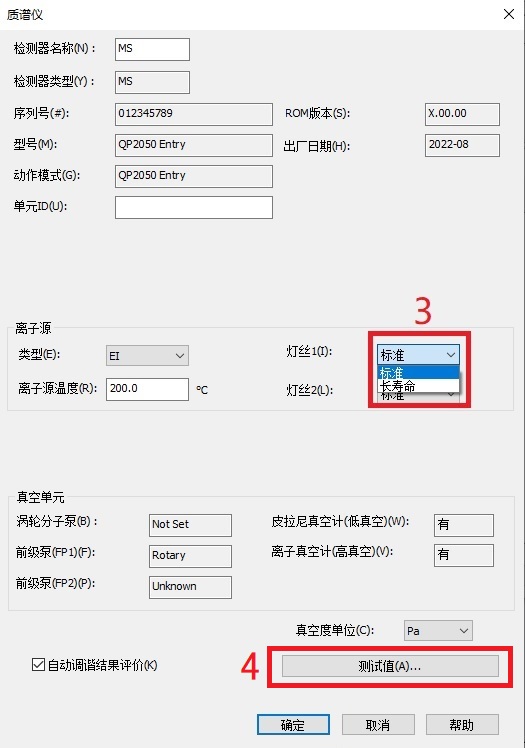

- 选择新灯丝的类型（[标准]或[长寿命]）。
- 单击[测试值]。

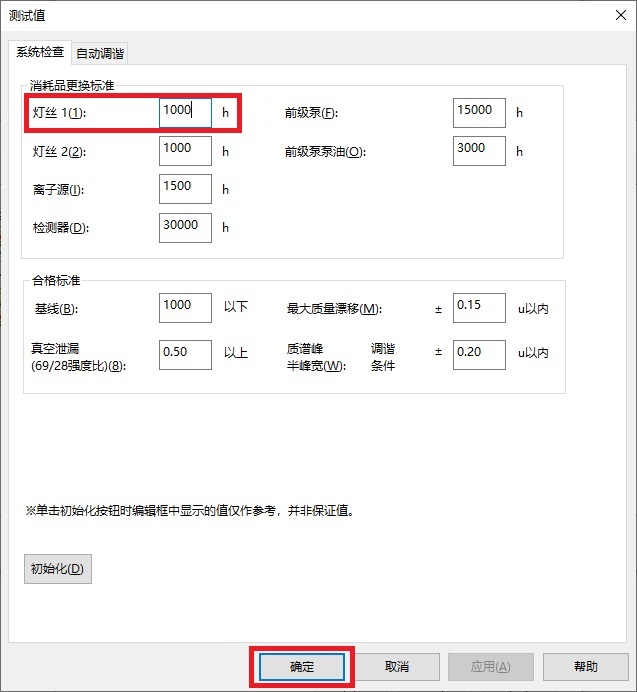

- 在[测试值]窗口的[系统检查]选项卡中设置[灯丝1]的消耗品更换标准。
将长寿命灯丝的更换标准设为5000 h、标准灯丝的更换标准设为1000 h后单击[确定]。
- 在[质谱仪]窗口单击[确定]。

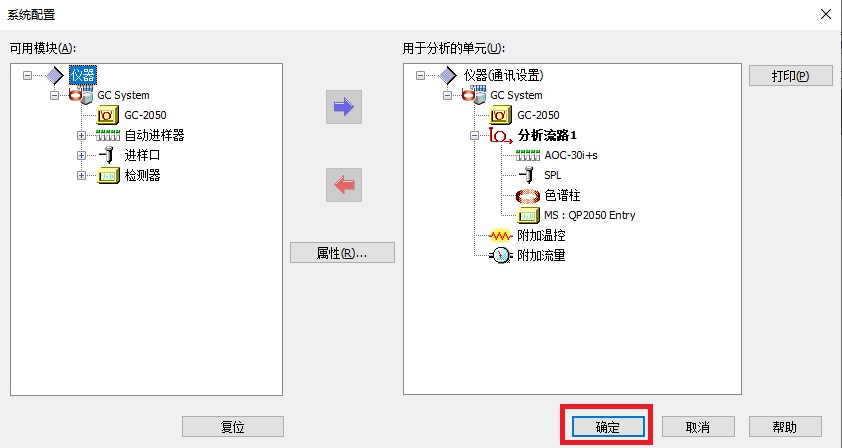

- 单击[系统配置]窗口的[确定]按钮，退出系统配置。
步骤15¶

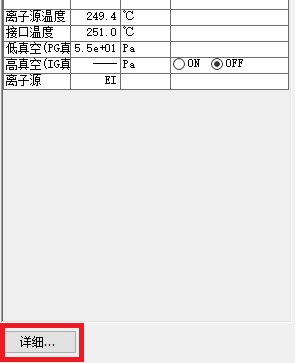

单击仪器监视器的[详细]。
步骤16¶

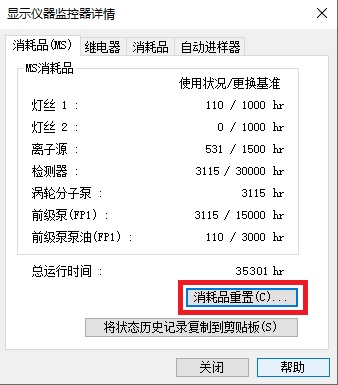

- 单击[显示仪器监控器详情]窗口的[消耗品（MS）]选项卡，单击[消耗品重置]。

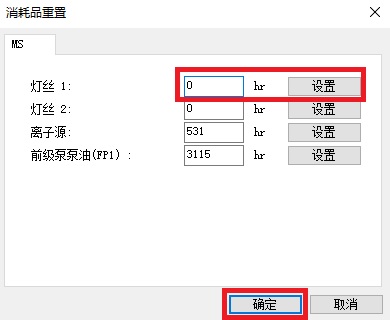

- 在[消耗品重置]窗口的更换后的灯丝使用时间中输入“0”，单击[设置]按钮。设置后单击[确定]按钮。

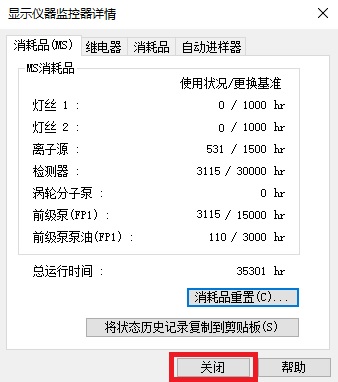

- 在[显示仪器监控器详情]窗口单击[关闭]，关闭窗口。
