FTD碱源的再生

使用部件

No.
部件名称
类别
需要数量
备注
镊子
1
六角扳手
1
再生用适配器附件
收集器再生组件
1
收集极再生用适配器
1

作业步骤

步骤1

按下

(主画面)-[检测器]。

步骤2

将[温度]设定为“50.0 ℃”以下,将[电源控制器]设定为[Off]。

步骤3

确认各单元的温度低于50 ℃。

步骤4

确认气体供给已停止。

步骤5

关闭仪器的主电源(电源按钮为熄灯)。

步骤6

打开INJ / DET罩盖。

步骤7

松开固定收集极的2处滚花螺丝。

步骤8

拆下收集极压板。

步骤9

逆时针旋转FTD收集极后松开。

步骤10

拆下FTD收集极。

步骤11

用收集极再生用适配器(④)附带的六角扳手松开螺丝,拆下收集极旋钮。

步骤12

安装收集极再生用适配器(④)。

步骤13

用六角扳手拧紧固定螺丝,固定收集极再生用适配器(④)。

步骤14

上下颠倒安装收集极。

步骤15

上下交互拧紧固定收集极的滚花螺丝。

拧紧单侧时,另一侧可能会变松。请务必拧紧多次,确认已完全固定。

步骤16

打开仪器的主电源。

步骤17

按下

(主画面)-[GC启动/停止顺序],显示[GC启动顺序]画面,按下[启动GC]。

步骤18

按下

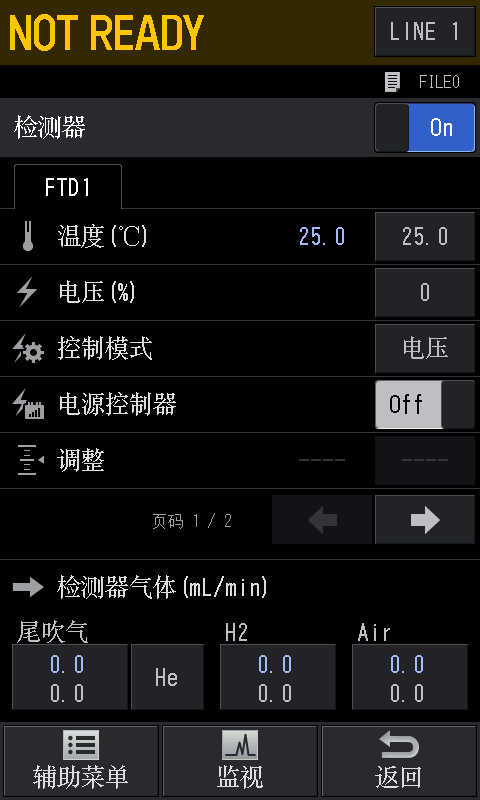

(主画面)-[检测器],显示[检测器]画面,将[控制模式]设为[电压]。

步骤19

将[电压]设定为[0],将[电源控制器]设定为[On]。

步骤20

确认碱源部的灯丝已红热,同时慢慢提高[电压]值。

直至变为淡橙色。

步骤21

用镊子等使添加用的棒状碱源与线圈轻轻接触,使其稍稍熔化后,在线圈上添加碱源。

注释
  • 热容量增加、线圈变暗,添加用碱源粘到线圈上时,请将电压提高5~10 %左右。待再次红热后,清除不需要的部分。

  • 碱源若过度添加,可能导致分析时灵敏度降低。以薄薄一层覆盖线圈(外径1.8~2 mm)为宜。

步骤22

添加结束后,将[电压]值提高5~10 %左右,调整线圈上的碱源形状。

步骤23

表面变均匀后,将[电压]设定为[0],将[电源控制器]设定为[Off]。

步骤24

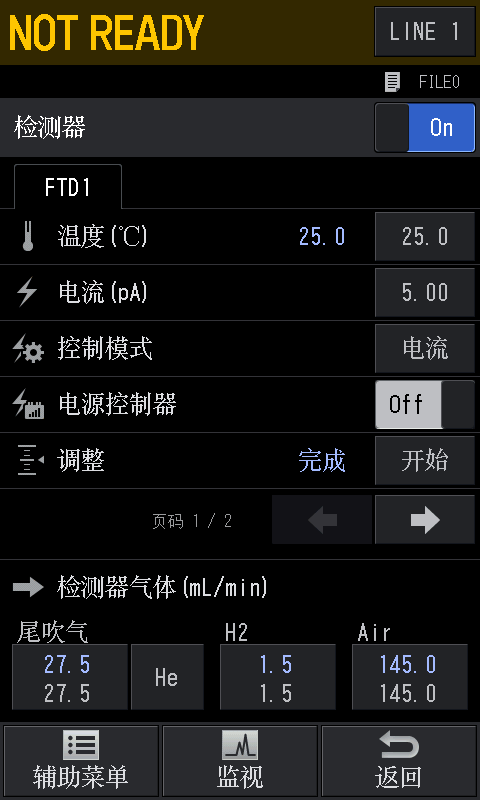

将[控制模式]设为[电流]。

步骤25

松开固定收集极的2处滚花螺丝。

步骤26

拆下收集极压板。

步骤27

拆下FTD收集极上安装的收集极再生用适配器,安装收集极旋钮。

与8~11的步骤相反。

步骤28

安装FTD收集极,旋转至与底部接触。

注释

若过度拧紧,可能导致灯丝断线。请用手安装FTD收集极,不可使用螺丝刀等工具。

步骤29

安装收集极压板。

步骤30

上下交互拧紧固定收集极的滚花螺丝。

拧紧单侧时,另一侧可能会变松。请务必拧紧多次,确认已完全固定。若固定收集极的滚花螺丝松动,碱源的红热会变弱,可能导致灵敏度降低。

步骤31

关闭INJ / DET罩盖。

步骤32

进行老化。

老化碱源,减少可能造成噪音的杂质。

  1. 按下

    (主画面)-[检测器]。

  2. 将[电流]设定为[1.00]左右。

  3. 与分析条件一样,设定氢气、空气、尾吹气的流量。

  4. 将[调整时间]设定为3~5小时左右。
