FID点火器的更换

使用部件

No.
部件名称
类别
需要数量
备注
点火器组件
1
十字螺丝刀
1

作业步骤

步骤1

通过仪器窗口或工作站确认柱温箱的温度低于40 ℃,进样口和检测器的温度低于50 ℃。
确认后关闭仪器主电源。

步骤2

打开INJ / DET罩盖。

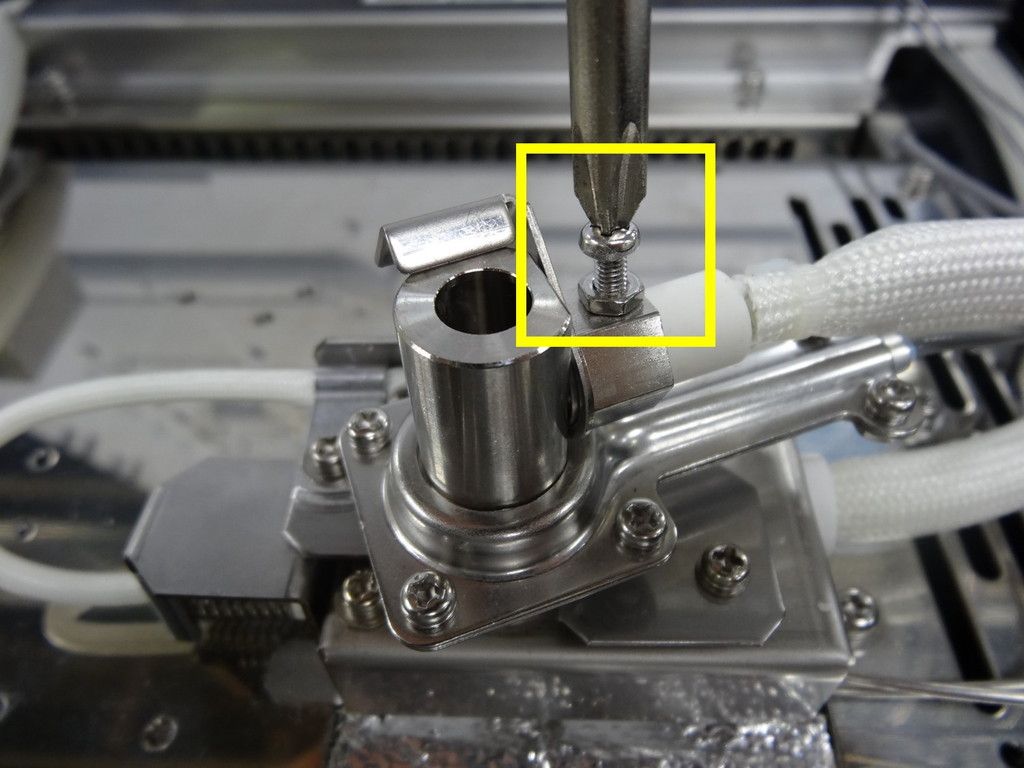

步骤3

用十字螺丝刀(②)松开固定点火器的螺丝。

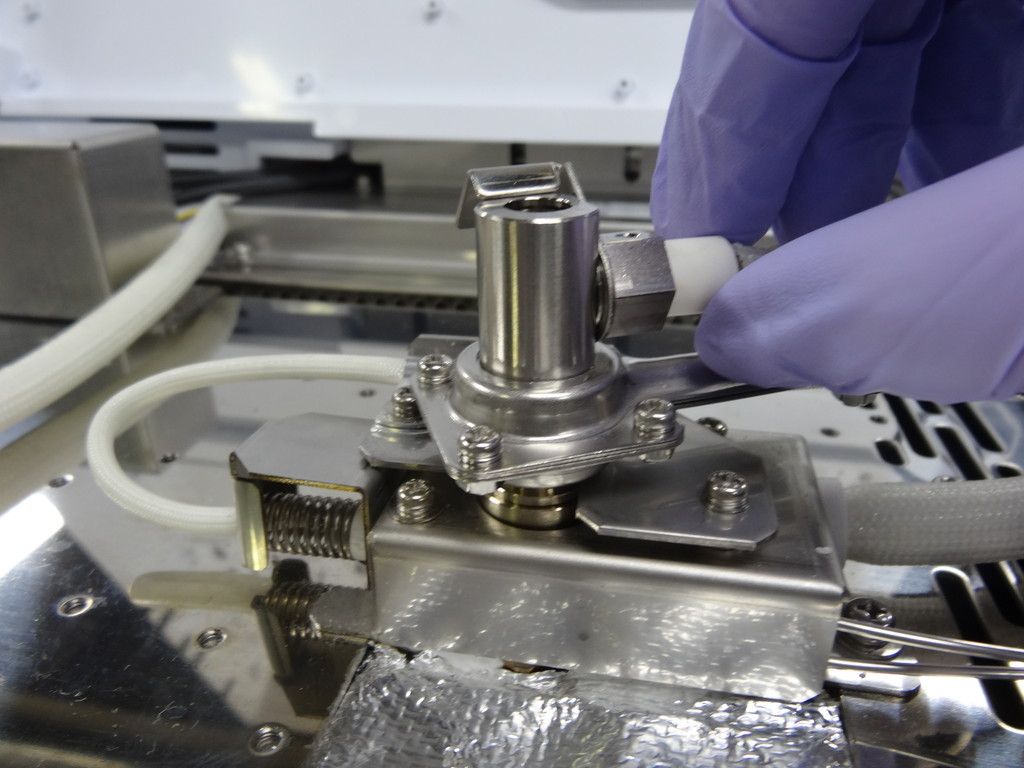

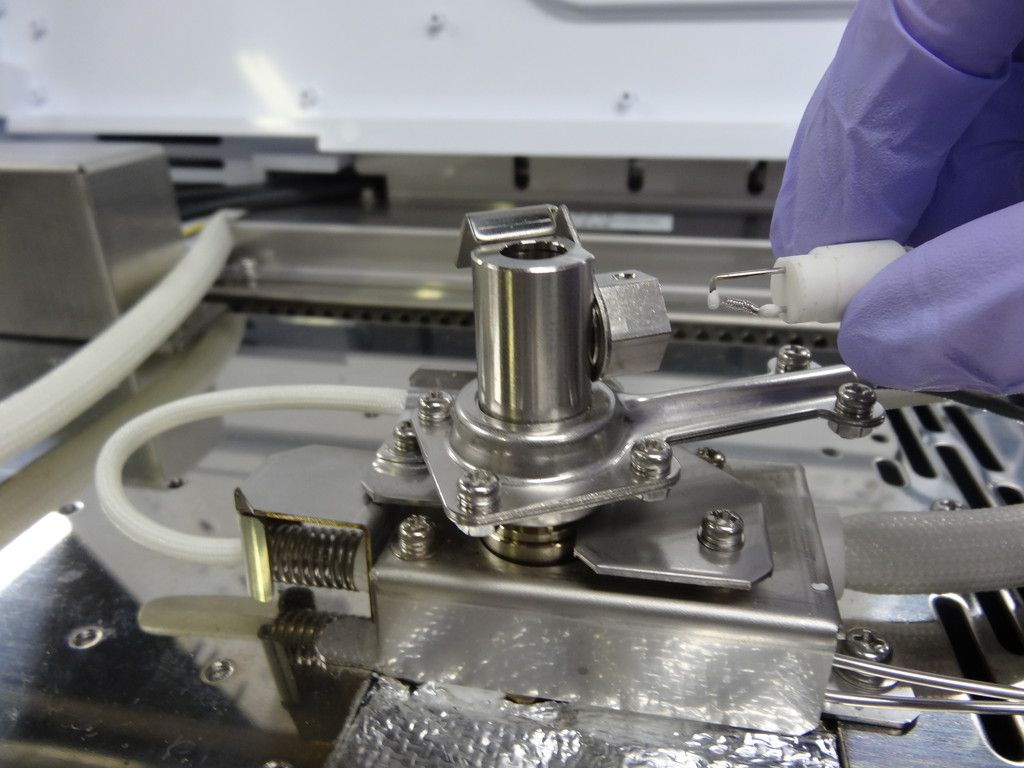

步骤4

拔出点火器。

确认灯丝是否断线或腐蚀。若断线或腐蚀,需要更换灯丝。

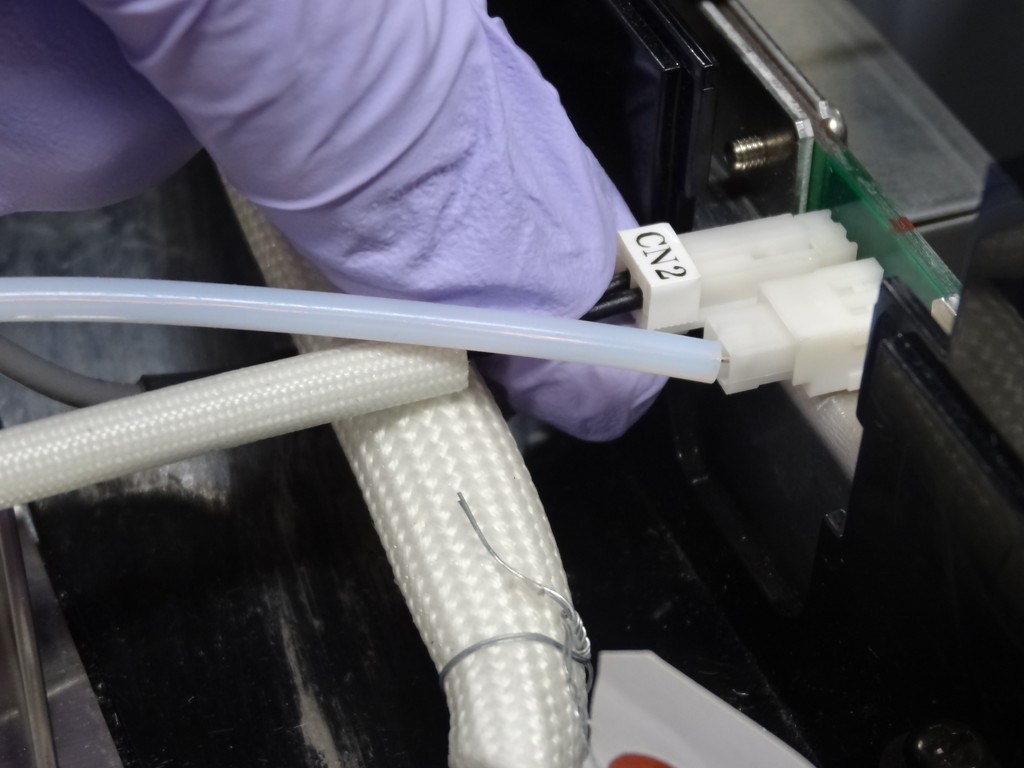

步骤5

拆下FID放大器(黑色电缆)的连接器(CN2)。

步骤6

安装新的点火器。

步骤7

拧紧螺丝并固定点火器。

步骤8

安装点火器后,安装FID放大器侧的连接器(CN2)。

步骤9

关闭INJ / DET罩盖。
