［标准诊断］画面

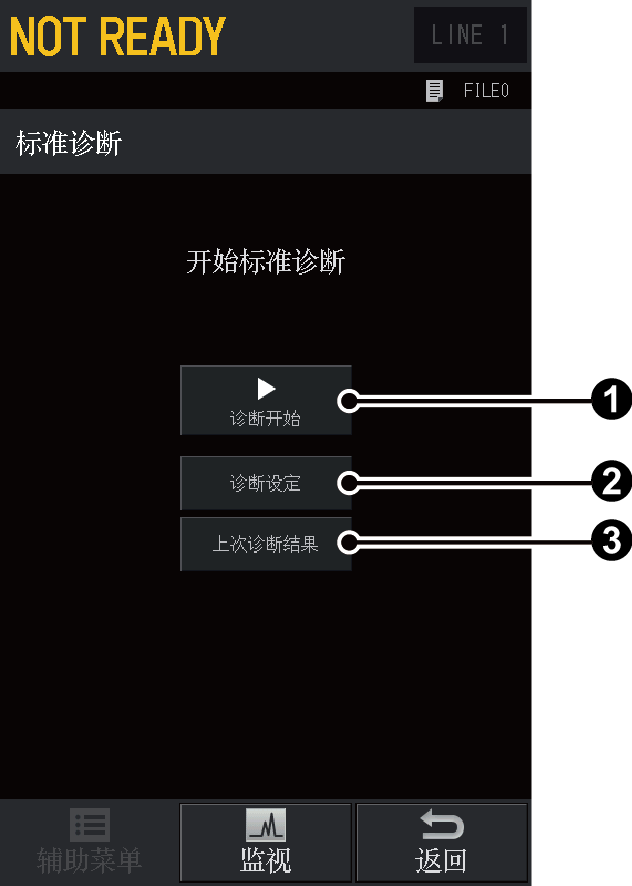

按下［主画面］-［功能］-［诊断］-［标准诊断］，将显示［标准诊断］画面。
在［标准诊断］画面中，可确认各种消耗品的阈值、传感器异常的有无、气体控制的运行、过热保护的运行等信息。请在仪器管理和故障诊断时使用。

No.	项目	说明
	诊断开始	按下［诊断开始］，将开始标准诊断程序。诊断结束后，将显示诊断结果和异常个数。
	诊断设定	显示［诊断设定］画面。选择要诊断的项目，设定诊断的基准值。
	上次诊断结果	显示［诊断结果］画面。显示上次的诊断结果。

开始标准诊断时的注意事项¶

执行标准诊断后，在已设流路配置的单元中，柱温箱会进行温度控制，进样口和检测器则不进行温度控制，而只进行气体控制以诊断。
因此，在开始标准诊断前，请务必使仪器处于可分析的状态。
（例：连接色谱柱、提供各种气体、关闭柱温箱门等）
但是，色谱柱温度会上升至100 ℃，因此如果色谱柱的最高使用温度低于100 ℃，请拆下色谱柱，并将进样口和检测器的色谱柱连接处密封。

关于检测器的点火/点灯启动诊断¶

标准诊断时不会对检测器温度进行控制，因此，需要根据接通仪器电源后执行的点火/点灯启动结果进行诊断。
接通仪器电源后未执行点火/点灯启动，或者在火焰熄灭后从未进行过点火启动时，诊断结果为［未检测］。

关于载气压力流量控制/吹扫流量控制的诊断¶

按照设定的入口压力、总流量、吹扫流量进行控制并诊断。
以下情况下，诊断结果可能为［失败］。

• 柱温箱初始温度的设定值较高
• 分流比的设定值偏小
• 吹扫流量的设定值偏大

诊断结果为［失败］时，请更改各种设定值，然后重新执行诊断。
如果更改设定值后诊断结果仍为［失败］，请与您所在区域内的岛津分公司联系。

关于过热保护的诊断¶

确认过热保护能正常运行。
诊断时，对已设流路配置的进样口进行载气、AUX-APC气体控制，使柱温箱温度上升至100 ℃左右。在升温过程中运行过热保护，确认加热器为OFF，以进行诊断。
以下情况下，将中止诊断，诊断结果为［未检测］：

• 判断为在诊断过程中打开了柱温箱门
• 诊断过程中发生了流量控制器相关的错误
• 在色谱柱最高使用温度设定为100 ℃以下的情况下开始了诊断

［诊断设定］画面¶

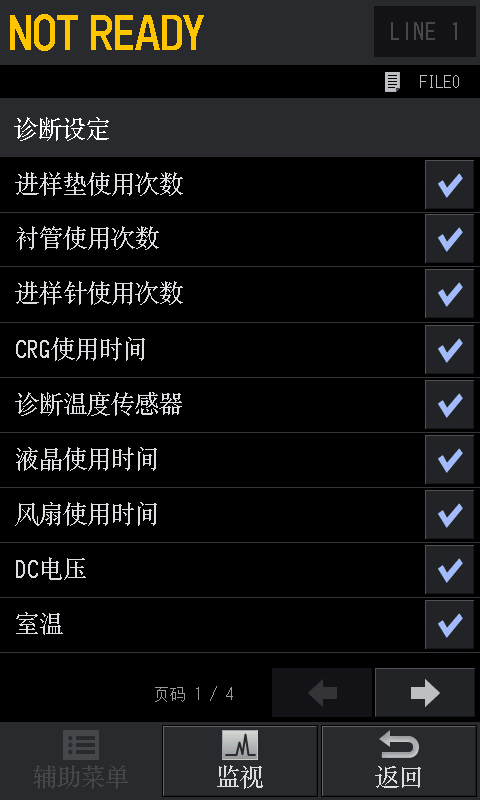

按下［主画面］-［功能］-［诊断］-［标准诊断］画面中的［诊断设定］，将显示［诊断设定］画面。
在［诊断设定］画面中，可设定要诊断的项目。

项目	说明
进样垫使用次数 衬管使用次数 进样针使用次数	对使用次数是否在阈值范围内进行诊断。阈值可在［分析次数］画面中设定。
CRG使用时间	对CRG的冷却剂使用时间是否在阈值范围内进行诊断。阈值可在［冷却剂消耗量］画面中设定。
诊断温度传感器	诊断温度传感器是否正常运行。
液晶使用时间	对背景灯的总点灯时间是否在阈值范围内进行诊断。阈值为46380小时。
风扇使用时间	对风扇的总运行时间是否在阈值范围内进行诊断。阈值为61320小时。
DC电压	对直流电压（DC5 V、DC24 V）是否在各自的阈值范围内进行诊断。
室温	对室温是否在动作保证范围内进行诊断。阈值为5～40 ℃。
大气压	对大气压是否在动作保证范围内进行诊断。
气体初始压	对向本仪器供给的载气压力是否在设定值的容许范围内进行诊断。
CPU寄存器 实时时钟寄存器	对各寄存器的写入和读取是否正常进行诊断。
检测器ROM	对检测器ROM的内容是否能正常读取进行诊断。
检测器ADC寄存器	对检测器A/D转换寄存器的内容是否能正常读取进行诊断。
检测器高压电源	对检测器高压电源是否在阈值范围内进行诊断。
检测器点火/点灯脉冲	对点火/点灯脉冲是否正常进行诊断。
检测器点火/点灯启动	对点火/点灯启动是否正常进行诊断。
ECD频率	对ECD上施加的脉冲电压的频率是否在阈值范围内进行诊断。
载气气体ROM 检测器气体ROM APC ROM 气体切换模块ROM	对流量控制器基板ROM的内容是否能正常读取进行诊断。
载气气体AD转换器 检测器气体AD转换器 APC AD转换器 气体切换模块AD转换器	对流量控制器基板A/D转换器的内容是否能正常读取进行诊断。
载气气体控制 吹扫流量控制 尾吹气流量控制 氢气流量控制 空气流量控制 APC气体控制 气体切换模块控制	对载气、检测器气体、AUX-APC、气体切换模块的控制是否正常进行诊断。
过热保护	对过热保护是否正常进行诊断。
ROM	对ROM是否更改进行诊断。
RAM	对RAM的写入和读取是否正常进行诊断。
SCD真空泵 SCD臭氧捕集阱 SCD内部陶瓷加热管 SCD外部陶瓷加热管	对使用次数是否在阈值范围内进行诊断。阈值可在［SCD更换部件计数器］画面中设定。
SCD燃烧器温度传感器	诊断燃烧器温度传感器是否正常运行。
SCD ROM	对SCD基板ROM的内容是否能正常读取进行诊断。
SCD ADC	对SCD基板A/D转换器的内容是否能正常读取进行诊断。
SCD流量控制器流量控制	对SCD检测器气体的控制是否正常进行诊断。

［诊断结果］画面¶

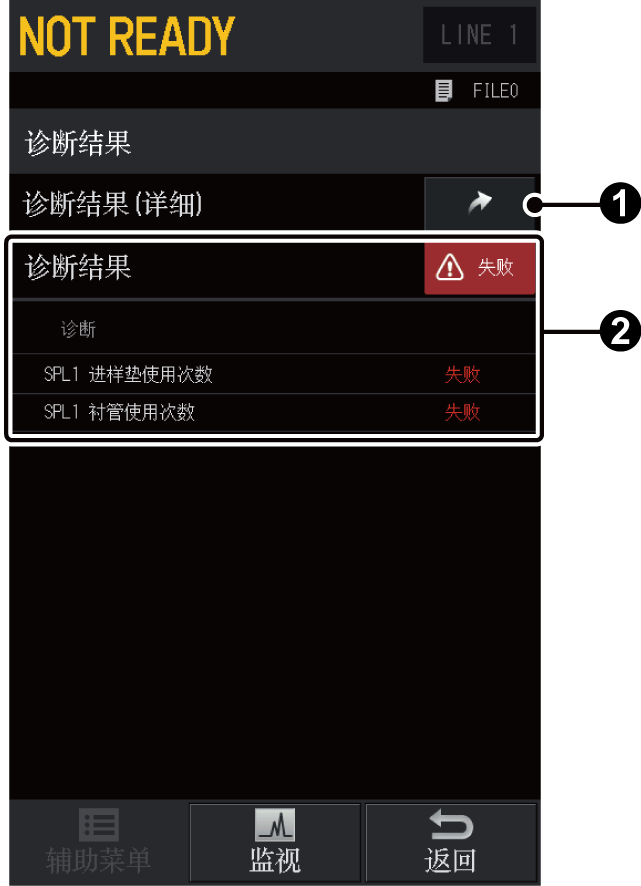

按下［主画面］-［功能］-［诊断］-［标准诊断］画面中的［上次诊断结果］，将显示［诊断结果］画面。
可确认诊断结果和诊断结果为“失败”的项目列表。

No.	项目	说明
	诊断结果(详细)	显示［诊断结果(详细)］画面。可确认各项目的诊断结果。
	诊断结果	可确认诊断结果和诊断结果为“失败”的项目列表。 ・通过：诊断结果在阈值范围内时显示。 ・失败：诊断结果超出阈值范围时显示。 ・取消：中断诊断时显示。

［诊断结果(详细)］画面¶

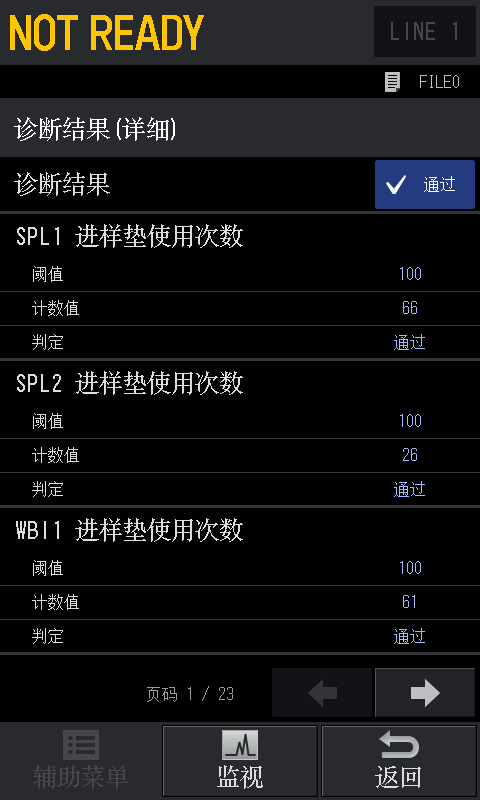

按下［主画面］-［功能］-［诊断］-［标准诊断］-［上次诊断结果］-［诊断结果(详细)］，将显示［诊断结果(详细)］画面。
可确认各项目的诊断结果。

• 诊断结果

  项目	说明
  通过	诊断结果在阈值范围内时显示。
  失败	诊断结果超出阈值范围时显示。
  取消	中断诊断时显示。

• 各项目的诊断结果

  项目	说明
  通过	诊断结果在阈值范围内时显示。
  失败	诊断结果超出阈值范围时显示。
  未检测	中断诊断或设定为不诊断时显示。
  不适用	无法对该诊断目标单元进行诊断时显示，如对TCD进行点火测试等。
  未选择	因目标未配置到流路中而无法诊断时显示。但有些项目在未配置到流路的状态下也可诊断 （例：不诊断尾吹气，但对检测器ROM检查进行诊断等）。
  未安装	未安装诊断目标单元时显示。

诊断结果为［失败］时的措施

诊断	措施
进样垫使用次数	更换进样垫。
衬管使用次数	根据需要更换玻璃衬管。
进样针使用次数	根据需要更换AOC注射器。
室温	确认动作保证范围。
大气压	确认动作保证范围。
气体初始压	・对向GC供给的气体压力（气瓶调节器）进行调节。 ・更换气瓶。
检测器点火启动	――
上述以外的项目	请与您所在区域内的岛津分公司联系。
