取样器教学
使用自动取样器时，需要调整与自动进样器的样品瓶交接位置（取样器教学）。
更改自动取样器的位置或样品瓶的类型后，请务必实施该操作。
设置传送目的地¶
步骤1¶
按下 （HOME）-［AOC］-［取样器教学］的 （移动）。

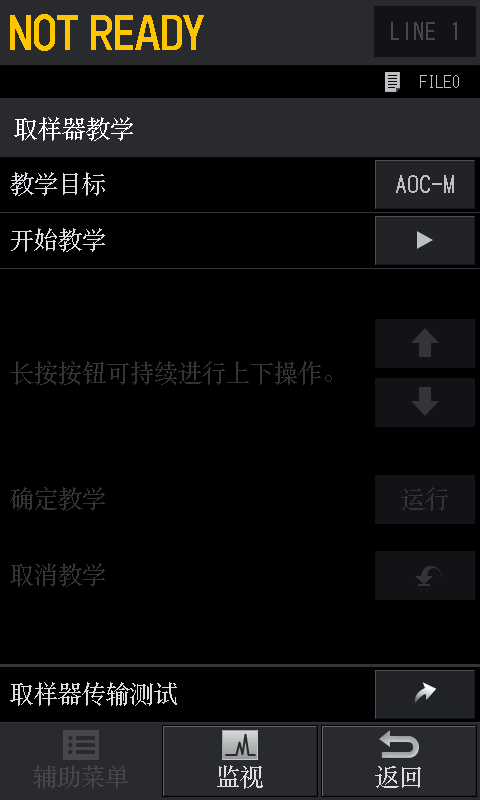

显示［取样器教学］窗口。
步骤2¶
设置［教学目标］。
- 主进样器：设为［AOC-M］。
- 副进样器：设为［AOC-S］。
- 条形码：设为［Barcode］。
准备教学样品瓶¶
步骤1¶
在教学位置放置教学用样品瓶。
-
请使用分析时使用的样品瓶。
-
请在样品架停止旋转后放置样品瓶。

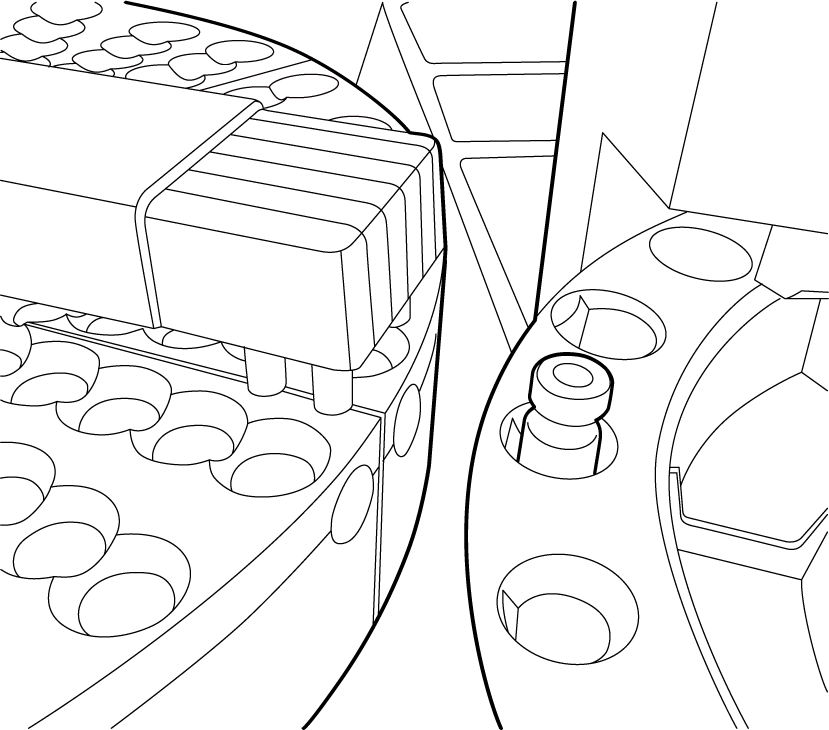

［教学目标］为［AOC-M］或［AOC-S］时，在与样品瓶类型相对应的样品架交接位置（贴有L1标签的孔）上放置样品瓶。

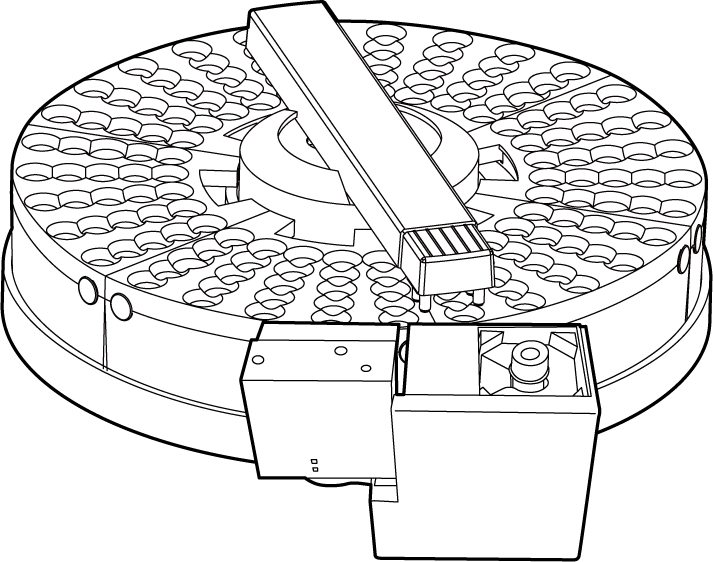

［教学目标］为［Barcode］时，在二维码读取器上放置样品瓶。
即使分析用样品瓶的容量相同，如果尺寸或瓶盖形状存在较大差异，也应重新执行教学程序。
步骤2¶
按下［开始教学］的［开始］。
步骤3¶

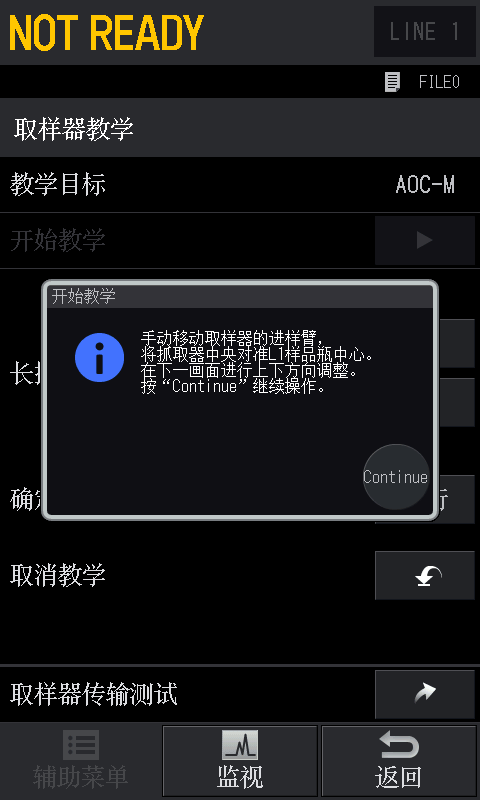

显示以下窗口，请确认内容后按下［Continue］。
自动进样器的样品架按照［AOC配置］窗口－［样品瓶类型］中设置的内容旋转，并进行教学准备。
取样器教学¶
步骤1¶
调整进样臂的旋转或伸缩方向位置。

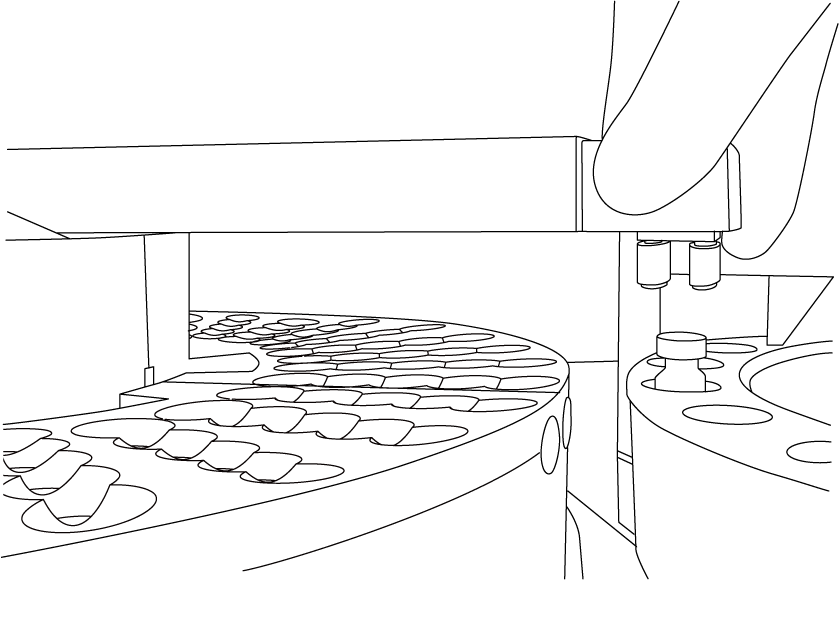

手持自动取样器的进样臂，移动至教学用样品瓶处。

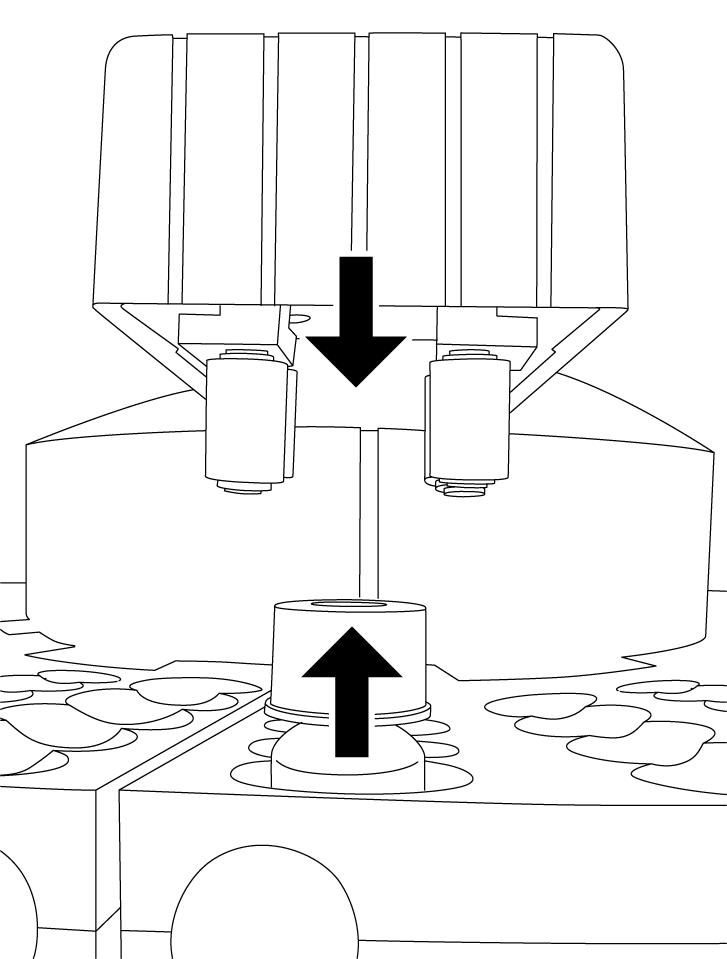

请对齐进样臂的中心线和样品瓶盖的中心线，以作为旋转方向。

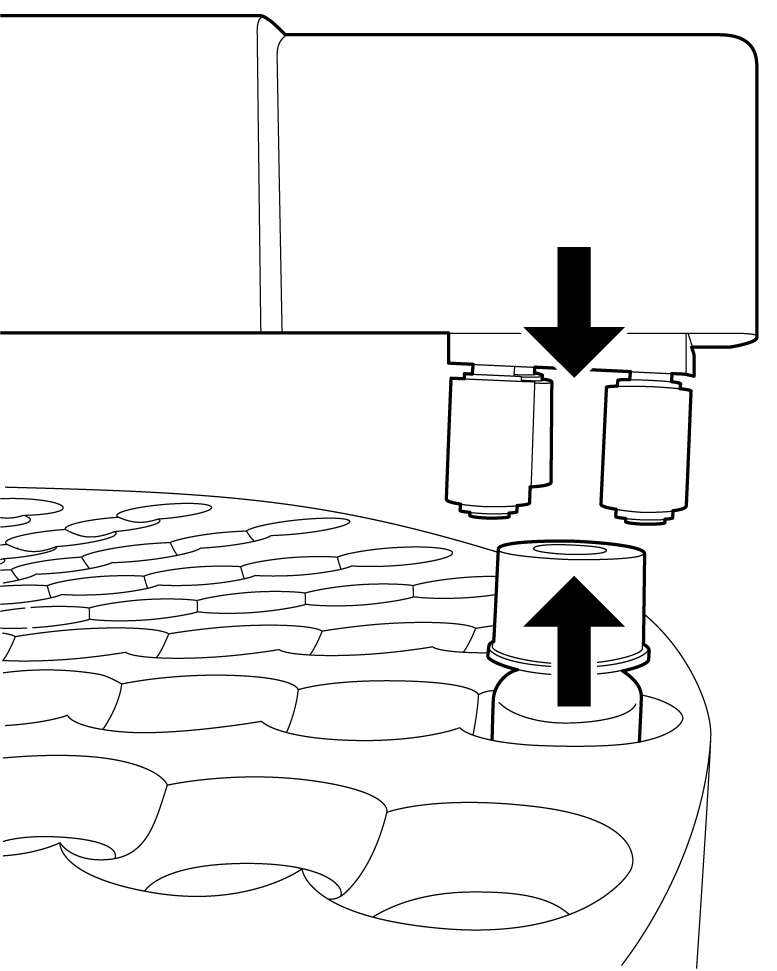

请对齐抓取器底座的中心线和样品瓶盖的中心线，以作为伸缩方向。
请在伸缩方向上，使进样臂在目标位置基础上进一步延伸，然后收缩回目标位置。
步骤2¶
调整进样臂的高度方向位置。
|
|
|---|---|
|
请勿手持进样臂垂直移动。 |
通过GC窗口的［↑］、［↓］，使进样臂在高度方向上移动。
在按下按钮过程中，进样臂将持续移动。
通过调整使抓取器底座和样品瓶盖上端相距2～4 mm。
步骤3¶
按下［确定教学］的［运行］。
进样臂的抓取器抓住教学用样品瓶，进行抓取器教学。
然后，进样臂移动至自动取样器上的初始位置，进行教学确定操作。
进样臂运行时，请勿按下其他操作按钮或GC主机的［STOP］。

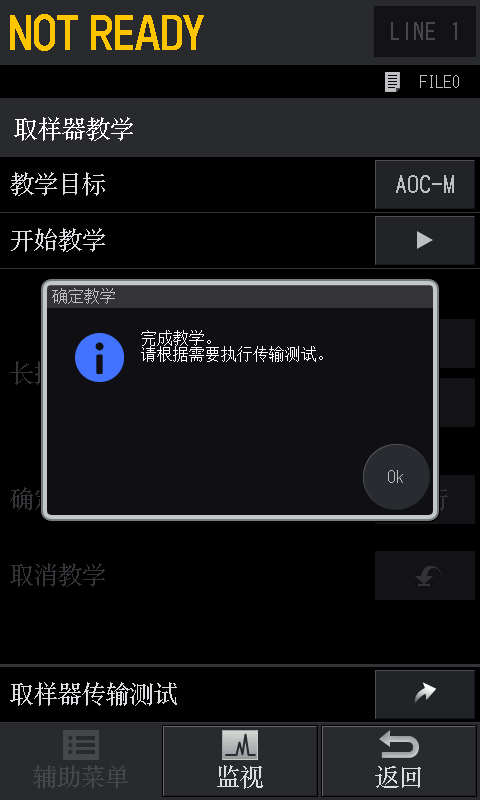

教学结束后显示以下窗口，请按下［Ok］结束操作。
如果要继续进行传输测试，请参考 传输测试 。
如需在不执行教学的情况下中止操作，请按下［取消教学］的
传输测试¶
可通过传输测试确认教学是否正确。
步骤1¶
按下 （HOME）-［AOC］-［取样器传输测试］的［移动］。
显示［取样器传输测试］窗口。
在［取样器教学］窗口中按下［取样器传输测试］的［移动］也可显示。
步骤2¶
按下［准备传输］的［运行］。
步骤3¶
设置［L1］。
将样品架或二维码读取器上的位置设为传送源或传送目的地。
- 主进样器：设为［AOC-M］。
- 副进样器：设为［AOC-S］。
- 条形码：设为［Barcode］。
步骤4¶
为［Sampler Vial No.］设置样品瓶的传送目的地。
将自动取样器上的任意样品瓶号设为传送源或传送目的地。
如需调换［From］和［To］，请按下［调换］。
步骤5¶
在［From］位置上放置样品瓶。
如果［L1］设为［AOC-M］或［AOC-S］，请在对应进样器的交接位置（L1）放置样品瓶。
请勿在［To］位置上放置样品瓶。
步骤6¶
按下［开始传输］的［开始］。
按照传输方向设置，在教学目标和样品瓶号之间传输样品瓶。
请确认样品瓶传输正确。
如果样品瓶未正确传输，请按下自动进样器的［RESET］按钮，重新进行取样器教学。
进样臂运行时，请勿按下其他操作按钮或GC主机的［STOP］。
