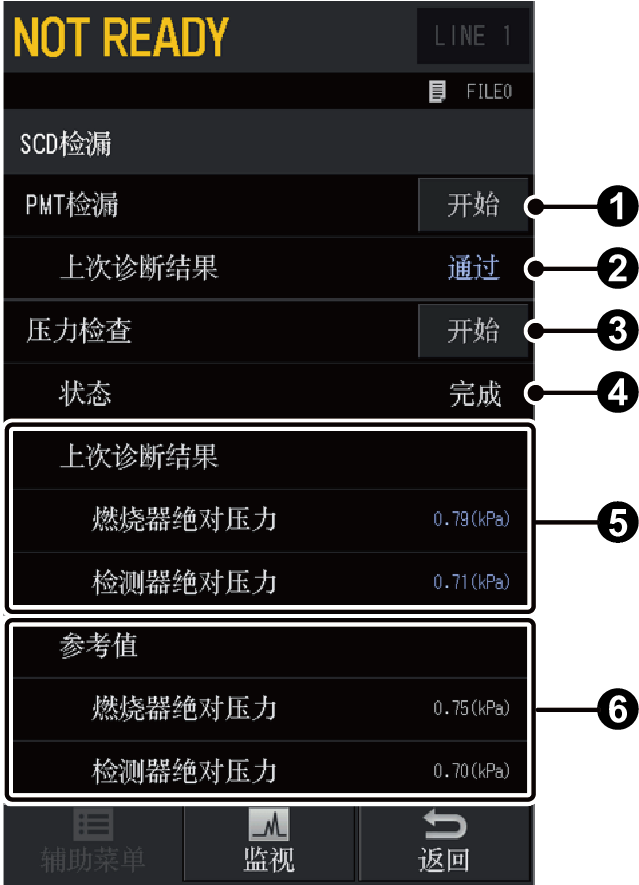

［SCD检漏］画面
按下HOME按钮 -［检测器］-［辅助菜单］-［SCD检漏］，将显示［SCD检漏］画面。
可调查SCD系统有无泄漏。
注释
-
进行压力检查前，请从SCD上拆下色谱柱，将连接口密封。
-
在GC启动的状态下，无法进行PMT检漏及压力检查。这是由于［GC启动的同时也自动启动SCD］设为［有效］时，启动GC的同时会开始SCD的控制。进行检查前，请先停止GC，确认气体及温度控制已结束。
-
PMT检漏或压力检查的其中一个结果为“Fail”时，即使启动GC，也无法开始SCD的控制。请找出泄漏的原因。在解决问题后重新进行检查。
| No. | 项目 | 说明 |
|---|---|---|
|
|
PMT检漏 | 按下［开始］后，即开始进行光电倍增管的光检漏。 |
|
|
上次诊断结果 | 显示光电倍增管检漏的最新诊断结果。为［Fail］时表示有漏光。 |
|
|
压力检查 | 按下［开始］后，即开始进行燃烧器与检测单元的压力检漏。 |
|
|
状态 | 开始进行燃烧器与检测单元的压力检漏后，显示进度。 |
|
|
上次诊断结果 | 显示燃烧器与检测单元检漏的最新诊断结果。为［Fail］时表示燃烧器或检测单元存在压力泄漏。 |
|
|
参考值 | 显示出厂或更换传感器时，对燃烧器和检测器的检漏诊断结果。 |
提示
上次诊断结果与参考值误差较大时，说明燃烧器或检测器可能存在压力泄漏。此时，应在确认仪器内部压力回到大气压状态后，切断仪器主电源，检查之前实施维护时检查过的部位。
关于压力检查¶
- 压力检查过程中，SCD的风扇和真空泵处于开启状态。此时不会进行SCD的各种气体控制和温度控制。
- 通过开启真空泵5分钟后的压力值，诊断有无部件遗漏。
- ［燃烧器绝对压力］通过压力值显示以下诊断结果：
大于3.73 kPa时：“Fail”
注释
不执行Pass判定。
- ［检测器绝对压力］将根据以下公式计算出的诊断压力值进行诊断。
诊断压力值 = 燃烧器绝对压力 – 检测器绝对压力
通过诊断压力值，显示以下诊断结果：
大于1.17 kPa时：“Fail”
注释
不执行Pass判定。
