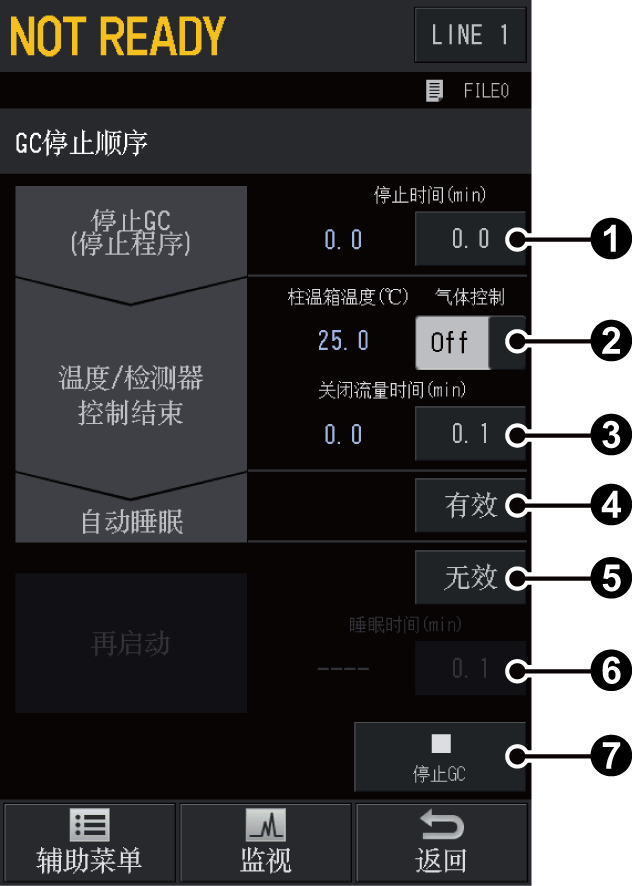

［GC停止顺序］画面

若在启动GC的状态下按下HOME按钮 -［GC启动/停止顺序］，将显示［GC停止顺序］画面。
设定停止时间、关闭流量时间、自动睡眠等与GC停止相关的参数。

No. 项目 说明
停止时间 设定从按下［停止GC］到结束温度/检测器控制所需的时间。
设定范围 0.0～6000.0 min
默认值 0.0 min
气体控制 显示当前的气体控制状态。按下［Off］或［On］，可切换控制状态。若要在GC停止后继续通气，则设为［On］；若要在GC停止后停止通气，则设为［Off］。若设为［Off］，在经过［关闭流量时间］中设定的时间后，将停止通气。
设定项目 Off、On
默认值 On
关闭流量时间 设定从温度/检测器控制结束到结束气体控制所需的时间。 ［气体控制］为［Off］时可以设定。
注释

  • 若检测器为TCD或SCD，则在变为［尾吹气停止温度］中设定的温度后开始计算关闭流量时间；若检测器为ECD，则在变为［ECD气体停止温度］中设定的温度后开始。

  • 检测器为BID时，需要在氦气纯化器充分冷却后再结束气体控制，因此请将❸［关闭流量时间］设定为60分钟以上。若在氦气纯化器处于高温的状态下结束气体控制，将加速氦气纯化器的劣化。
设定范围 0.0～6000.0 min
默认值 0.0 min
自动睡眠 若设为［有效］，在经过［关闭流量时间］中设定的时间后，本仪器将自动变为睡眠状态。 ［气体控制］为［Off］时可以设定。
设定项目 无效、有效
默认值 无效
再启动 在［无效］或［有效］时，仪器的动作因 ［自动睡眠］的设定不同而异。
自动睡眠 再启动 GC停止后的动作
无效 无效 无影响。
有效 无效 本仪器变为睡眠状态。
无效 有效 经过［睡眠时间］中设定的时间后，自动启动GC。
有效 有效 经过［关闭流量时间］中设定的时间后，本仪器将变为睡眠状态。经过［睡眠时间］中设定的时间后，自动接通本仪器的电源，启动GC。
［气体控制］为［Off］时可以设定。
设定项目 无效、有效
默认值 无效
睡眠时间 设定自动接通本仪器的电源所需的时间。 温度和检测器停止控制后，开始计数。开始计数的时间与流量关闭时间相同。 ［再启动］为［有效］时可以设定。 设定的时间比［关闭流量时间］短时，即使［自动睡眠］为［有效］，仍将重新启动，不会变为睡眠状态。
设定范围 0.1～6000.0 min
默认值 0.1 min
停止GC 按下［GC停止］，将按照［GC停止顺序］画面中设定的内容停止GC。 若在分析过程中按下［停止GC］，将变为预约停止GC的状态，并显示［取消停止］。若按下［取消停止］，将取消停止GC的预约。 正在停止GC时，将显示［GC启动顺序］。若按下［GC启动顺序］，将显示［GC启动顺序］画面。

辅助菜单

项目 说明
GC启动顺序 显示［GC启动顺序］画面。
文件 显示［文件的选择］画面。可更改要使用的文件。
清洁程序 显示［清洁程序］画面。设定GC启动时执行的清洁程序参数。

GC停止的设定示例

关闭流量时间需要根据柱温箱温度更改。
下面介绍如何根据仪器的使用状态设定GC停止顺序。

注释

停止GC时，为了保护色谱柱，请设定为在各单元温度下降后再停止载气。

注释

若在柱温箱处于高温的状态下停止载气，可能导致色谱柱液相劣化。关闭流量时间请设定为柱温箱温度充分冷却的时间。

注释

GC处于停止状态时，将按照［风扇停止温度］的设定，自动停止柱温箱风扇。
