ECD的吹扫气体

为确保检测器的稳定性和缩短再启动时间，即使GC未启动或本仪器的电源未打开，也需要向ECD供给吹扫气体5～10 mL/min左右。
ECD用APC中标配有旁路单元，即使在GC主机的电源关闭时，也可供给吹扫气体。
请按照以下步骤，更改或调整吹扫气体流量。

步骤1

GC已启动时，停止GC。

步骤2

按下［主画面］-［检测器］-［辅助菜单］-［检测器气体控制］。
显示［检测器气体控制］画面。

步骤3

将［ECD气体］设为［Off］。

步骤4

若ECD上已连接色谱柱，则拆下色谱柱，并用密封栓堵住。

步骤5

打开ECD气体气瓶的总阀，供给气体。

步骤6

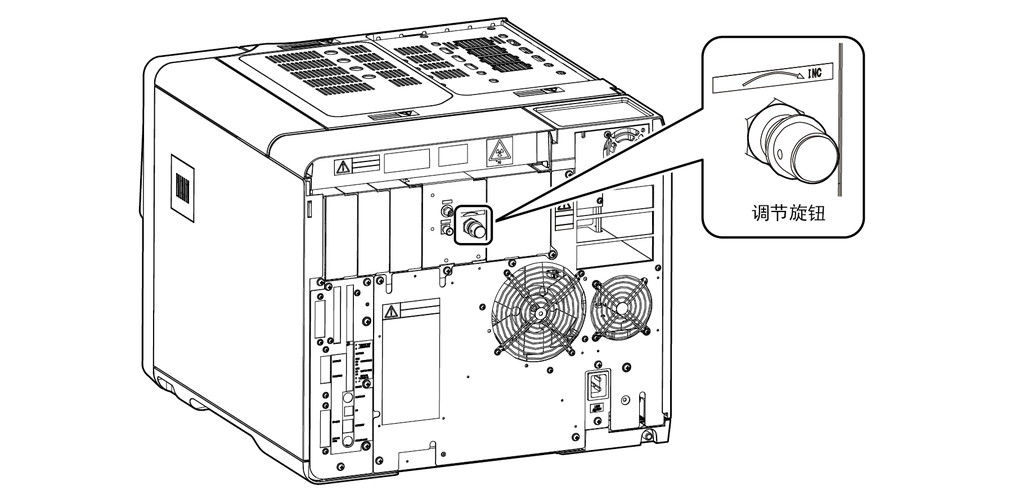

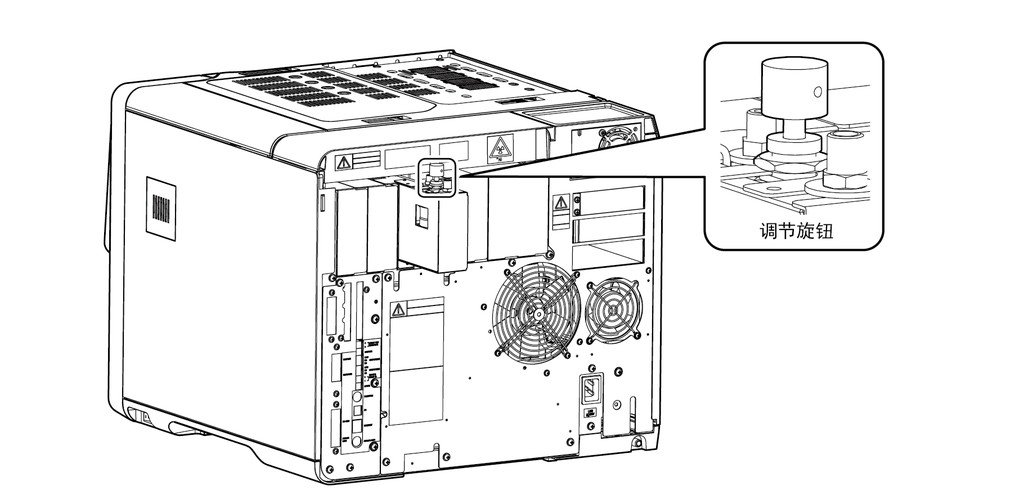

一边在［检测器气体控制］画面中确认ECD气体的流量，一边旋转旁路单元的旋钮，设定流量。
应设定为比分析时的ECD气体流量还小的流量（5～10 mL/min）。

注释

  • 若设定为大于用APC控制时的ECD气体流量，将发生APC错误。

  • 执行APC校准时，需要停止供给吹扫气体。拆下色谱柱后，请关闭气瓶的总阀，或旋转旁路单元的旋钮，将吹扫气体设为OFF，再执行校准。

  • 停止吹扫气体的供给时，请务必关闭气瓶的总阀，或在气瓶的供给线路上安装截止阀，将截止阀关闭。停止吹扫气体供给后，若要再次使用，请在使用检测器前先通入吹扫气体或ECD气体，充分置换检测器中的空气（氧气）。

步骤7

将［检测器气体控制］画面的［ECD气体］设为［On］。

注释

如果不将［ECD气体］设为［On］，下次启动时ECD气体将无法达到设定的流量。
