EI离子源更换步骤
使用部件¶
No. |
部件名称 |
类别 |
需要数量 |
备注 |
|---|---|---|---|---|
① |
EI离子源盒 |
1 |
经热处理 |
|
② |
离子源组件拆装夹具 |
1 |
从主机上拆下离子源盒时使用。 |
|
③ |
套管螺丝刀 |
1 |
更换离子源时使用。 |
|
④ |
透镜1组件 |
1 |
由螺母、弹簧垫圈、垫圈、板件、绝缘子、透镜1构成的组件。 |
|
⑤ |
透镜1 |
1 |
经热处理 |
|
⑥ |
绝缘子衬套 |
1 |
如果破损请更换。 |
作业步骤¶
步骤1¶
在进行维护作业前务必执行以下1至3的操作：
- 自动停止GC/MS。等待显示［完成］。
- 退出LabSolutions。
- 关闭仪器的主开关。
步骤2¶
打开前门。
步骤3¶
将离子源组件拆装夹具(②)插入指定位置并拧紧。
注释
作业时请佩戴干净的手套。作业所用工具务必事先用蘸有丙酮的纱布擦去污垢。
步骤4¶
在握住离子源组件拆装夹具的同时，使用套管螺丝刀(③)完全拧松螺丝（2处）。
步骤5¶
握住离子源组件拆装夹具，拆下离子源盒组件。
- 拆下的离子源组件拆装夹具和离子源盒组件
注释
将拆下的部件放在纱布上，防止污垢附着。
步骤6¶
拆下离子源组件拆装夹具，将离子源盒(①)与透镜1组件(④)分离。
步骤7¶
使用套管螺丝刀拆卸透镜1组件。
- 使用套管螺丝刀拧松螺母的状态
拧松到一定程度后用手将其完全松开。
- 拆卸透镜1组件
步骤8¶
准备新的离子源盒以及透镜1。
步骤9¶
组装离子源。
放入透镜1(⑤)→绝缘子(⑥)→板件(★1)→垫圈(★2)→弹簧垫圈(★3)→螺母(★4)。
步骤10¶
在按住板件的同时，用手轻轻拧紧螺母。
使用套管螺丝刀小心拧紧透镜1组件的螺母。
注释
如果用力过猛，可能会造成透镜1变形或绝缘子破裂。
步骤11¶
将透镜1组件装入离子源盒中，使夹具的穿孔、板件上的突起（2处）与离子源盒中的孔（2处）对齐。
步骤12¶
安装离子源组件拆装夹具。
握住离子源组件拆装夹具，将离子源盒组件装入仪器。
注释
按图中所示握持，暂时将2根螺丝从板件上拔出可以使安装更容易。
步骤13¶
使用套管螺丝刀从左侧螺丝开始将螺丝（2处）略微拧上，之后拆下离子源组件拆装夹具。
然后将螺丝（2处）完全拧紧。
步骤14¶
检查真空容器的O型圈接触面(★1)和O型圈(★2)是否有灰尘附着。
步骤15¶
关闭前门。
步骤16¶
启动GC/MS。
步骤17¶
启动[分析]程序，单击仪器监视器的[详细]。
步骤18¶
- 显示[显示仪器监控器详情]窗口的[消耗品（MS）]选项卡。记录[离子源]的使用时间。
注释
如果下次要重复使用拆下的离子源，建议事先记录离子源的使用时间。
- 单击[消耗品重置]按钮。
步骤19¶

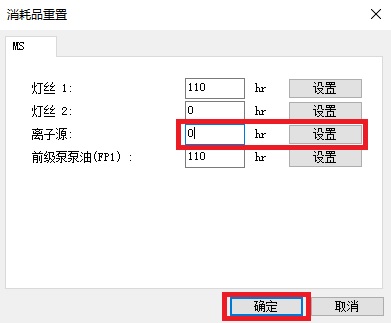

- 在[消耗品重置]窗口的[离子源]时间中输入“0”，单击[设置]按钮。设置后单击[确定]按钮。

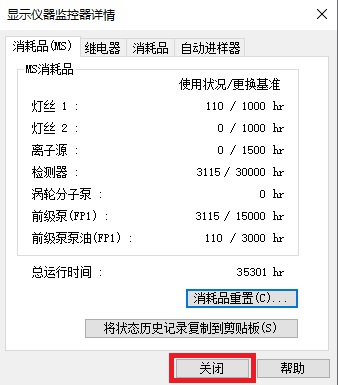

- 在[显示仪器监控器详情]窗口单击[关闭]，关闭窗口。
