色谱柱的更换步骤(HS-20 L.T)

使用部件

No.
部件名称
类别
需要数量
备注
扳手(1/4inch×5/16inch)
1
毛细管柱切刀
1
十字螺丝刀
1
检漏仪
1
擦拭纸
1
清洗用有机溶剂(甲苯、甲醇)
1
放大镜
1
量尺
1
进样垫
1
毛细管柱
1
请联系您所在区域内的岛津分公司。
传输线毛细管
1
Press-Tight连接器
1
Vespel压环
1
螺母 SSNE16/012
1

HS-20 L.T的色谱柱连接

如下图所示,HS-20L.T与色谱柱使用Press-Tight连接器通过保留间隙连接。

作业步骤

步骤1

如果是HSS控制软件,双击[HS-20]图标,启动HSS控制软件。

提示

HSS控制软件通常通过双击以下文件夹中的“HSS20.exe”启动:
C:\Program Files (x86)\Shimadzu\HS20

步骤2

仪器选择窗口打开,单击[OK]按钮。

步骤3

确认仪器状态HS-20的各部分温度(样品瓶柱温箱温度、样品流路温度、传输管温度)降至室温附近。

为保证安全,请佩戴护目镜。

步骤4

如果是GCMS,通过工作站执行自动关机。等待显示完成。

如果是GC,停止仪器运行,通过仪器窗口或工作站确认柱温箱的温度低于40 ℃,进样口和检测器的温度低于50 ℃,同时已停止供气且没有残余压力。

步骤5

确认系统温度下降后,关闭HSS控制软件。
之后关闭仪器的开关。

在对仪器内部进行维护或检查时,请确认各部分的温度降至室温附近,并且务必在打开盖子前关闭电源。

步骤6

向外拉动门右下角的把手,打开柱温箱的门。

步骤7

切断Press-Tight连接器的传输线毛细管和毛细管柱。

步骤8

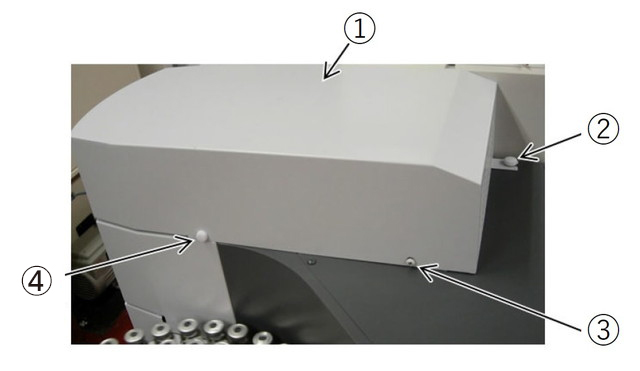

拆下维护盖(①)侧面的固定螺丝M4(③)和滚花螺丝(④)。
拧松维护盖(①)背面的滚花螺丝(②)。

步骤9

向前移动维护盖,抬起并将其取下。

步骤10

打开阀盖上的锁扣(2处),然后取下盖子。

步骤11

取下铝内盖(★1)。
铝内盖(★1)只是放置在阀上,未进行固定。

步骤12

可以看到阀管路。
样品环(★2)、切换阀(★3)、分流接头(★4)

步骤13

使用扳手(1/4inch×5/16inch) 拆下分流接头的螺母 SSNE16/012(★5)。

步骤14

准备与色谱柱内径匹配的新的传输线毛细管。

步骤15

使用毛细管切刀将传输线毛细管的两端切割成约2 m的直角。
将毛细管柱的Press-Tight连接器连接部分也切割成直角。

注释

使用放大镜确认是否正确切割。

步骤16

使用蘸有甲醇等溶剂的纱布擦拭传输线毛细管与毛细管柱连接处密封面的污垢。

步骤17

从GC柱温箱侧穿过新的传输线毛细管,用压环与HS-20L.T侧的螺母固定。
色谱柱前端从压环面插入约35~40 mm。

步骤18

安装铝内盖(★1)。
铝内盖(★1)只是放置在阀上,未进行固定。

步骤19

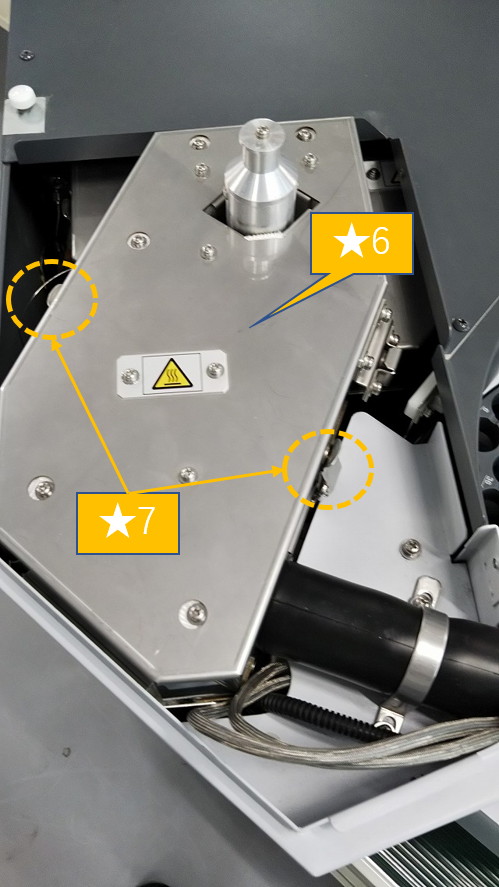

锁住阀盖(★6)上的2个锁扣(★7)。

步骤20

放置维护盖并向前移动,当后侧的凹槽卡住螺丝后向后移动。

步骤21

拧紧维护盖(①)背面的滚花螺丝(②)。
安装维护盖(①)侧面的固定螺丝M4(③)和滚花螺丝(④)。

步骤22

施加适度的力插入,直至传输线毛细管前端牢牢压入Press-Tight连接器中。
如果用力过猛,色谱柱前端可能会被压碎。敬请注意。

步骤23

用同样的方式从Press-Tight连接器另一侧插口插入分析用色谱柱。


步骤24

像普通色谱柱一样安装到GC上,以免接触柱温箱内壁。

步骤25

如果更改了毛细管柱,在GC或GCMS的工作站系统配置中登录和更改分析色谱柱。

步骤26

如果是GCMS,通过工作站自动启动。

步骤27

如果是GCMS,在峰值监控窗口监测水和氮,检查是否有泄漏。

注释

如果有泄漏,建议使用检漏仪检查Press-Tight连接器连接处的泄漏情况。

步骤28

使用检漏仪检查Press-Tight连接器连接处的泄漏情况。

注释

注意色谱柱的工作温度不要超过Press-Tight连接器的工作温度上限。
