毛细管柱的安装（SCD检测器）
使用部件¶
No. |
部件名称 |
类别 |
需要数量 |
备注 |
|---|---|---|---|---|
① |
色谱柱螺母用扳手、3/16×1/4 |
1 |
||
② |
扳手, SCD, 维护 |
1 |
||
③ |
毛细管柱切刀 |
1 |
可选设备 |
|
④ |
螺母 SSNE16/012 |
1 |
石墨Vespel用 |
|
⑤ |
石墨聚氨酯压环 |
1 |
||
⑥ |
进样垫 |
1 |
定位用。用过的进样垫亦可。 |
|
⑦ |
石墨聚氨酯压环定位夹具（SCD用） |
1 |
作业步骤¶
步骤1¶
停止仪器运行，通过仪器窗口或工作站确认柱温箱的温度低于40 ℃，进样口和检测器的温度低于50 ℃，同时已停止供气且没有残余压力。

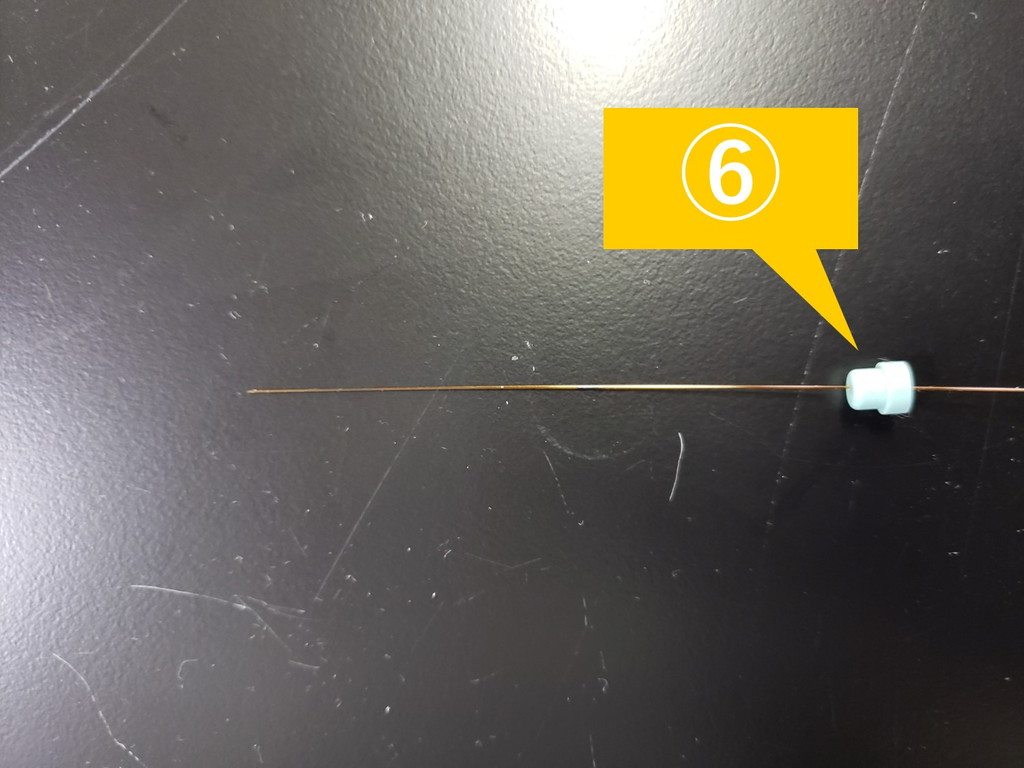

步骤2¶

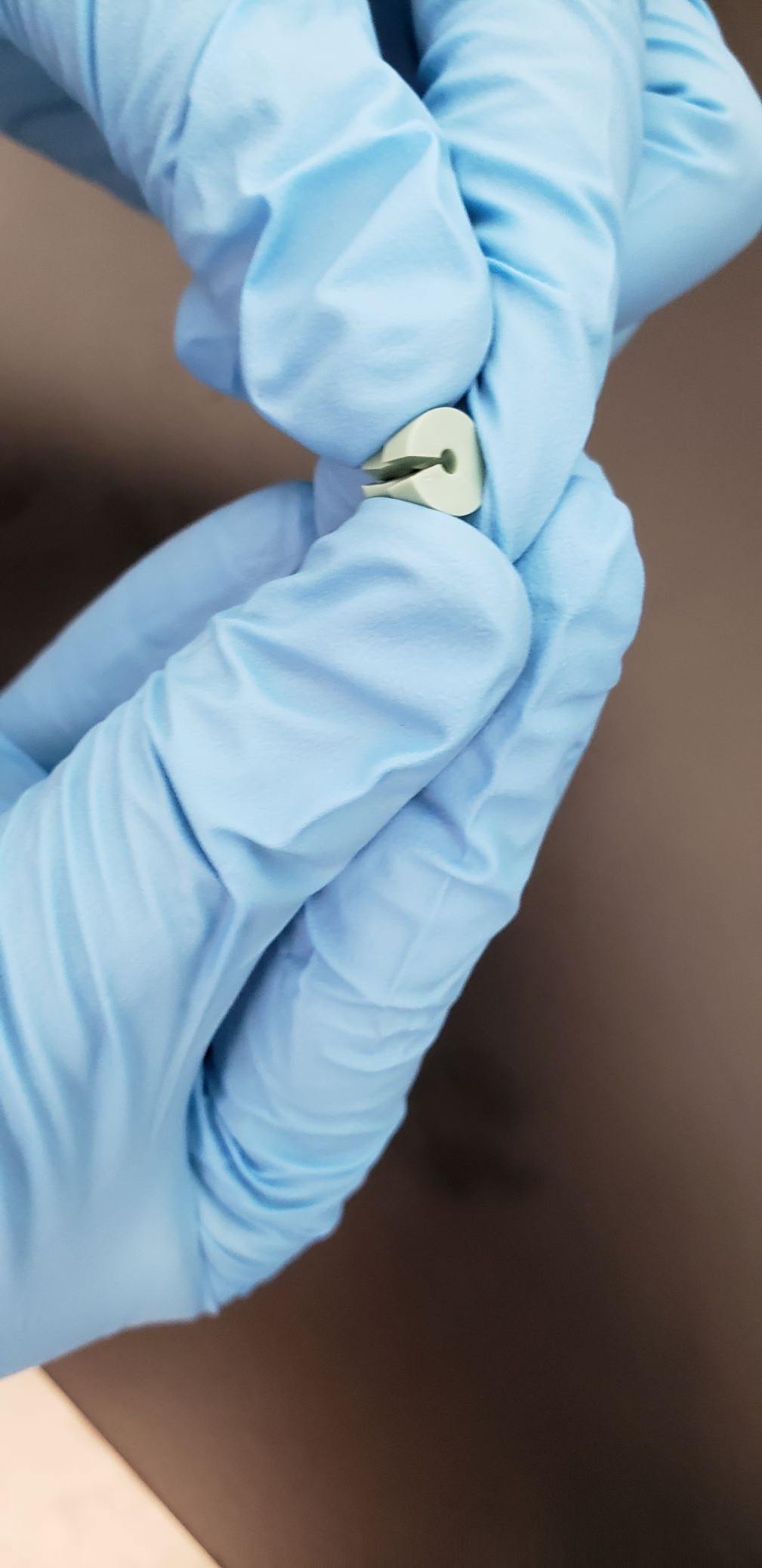

将进样垫（⑥）穿过色谱柱。
提示
进样垫用于对压环进行定位。用过的进样垫亦可。
进样垫将在之后的步骤中拆除，请使用切刀进行切割。
步骤3¶

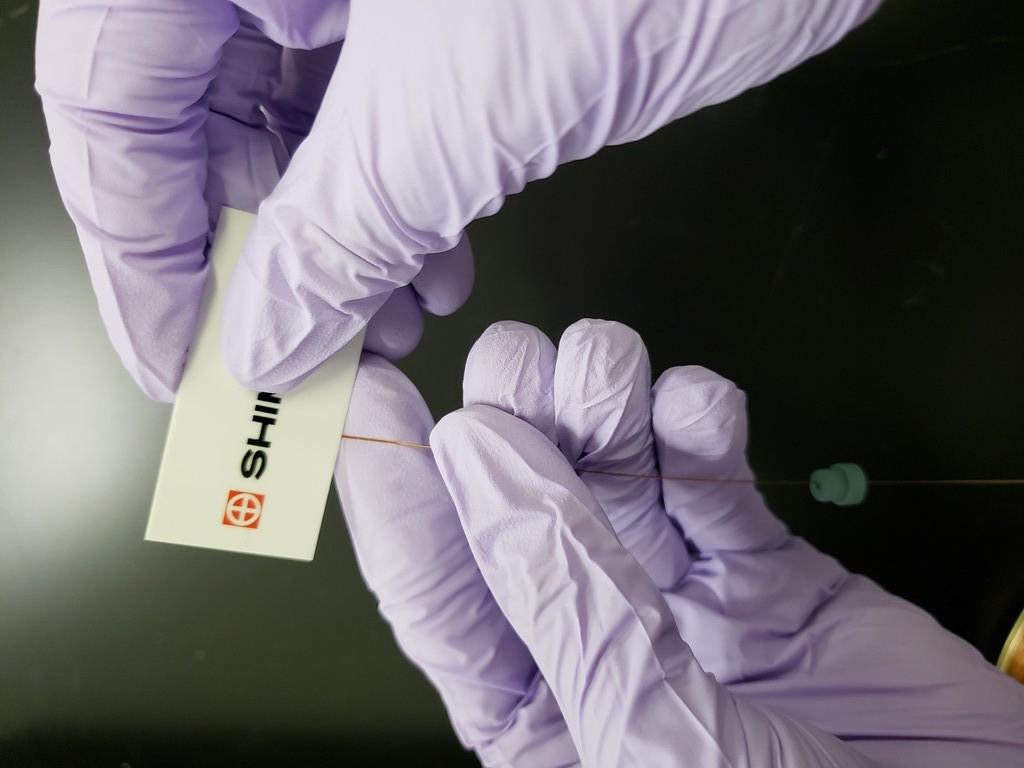

用毛细管柱切刀（③）切割色谱柱前端。
提示
穿过进样垫后，为了将残留在色谱柱前端的进样垫去除，需要进行切割。
步骤4¶

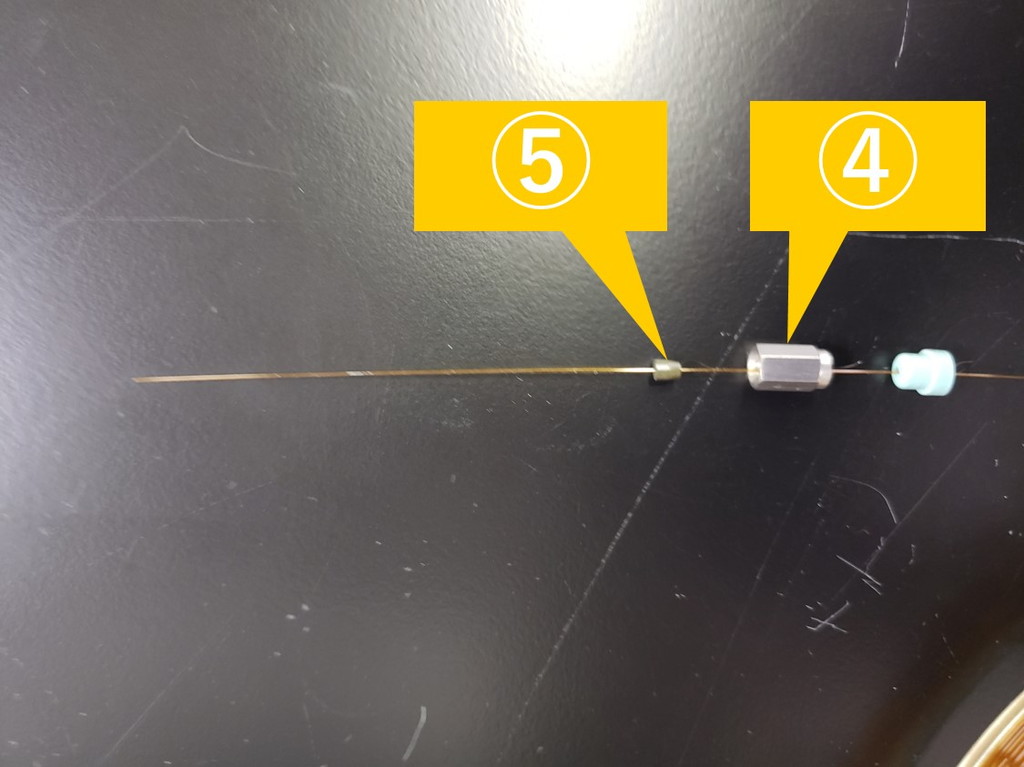

将螺母（不开口）（④）和石墨聚氨酯压环（⑤）穿过色谱柱。
注释
请将石墨聚氨酯压环（⑤）的锥形面朝向螺母。

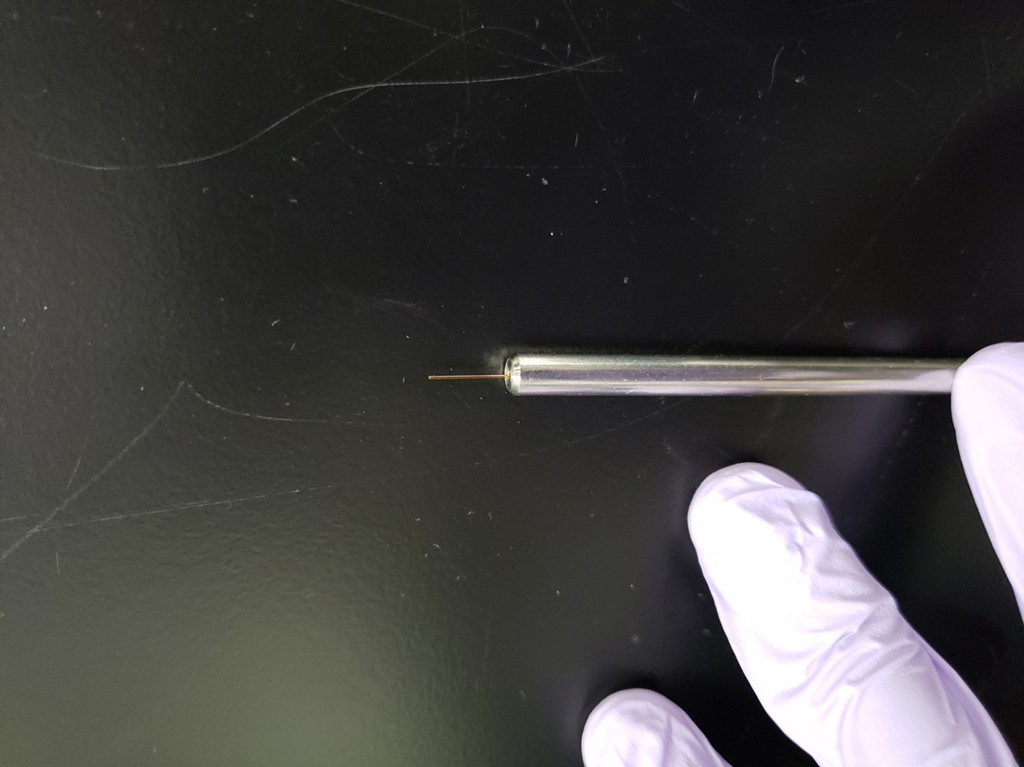

步骤5¶

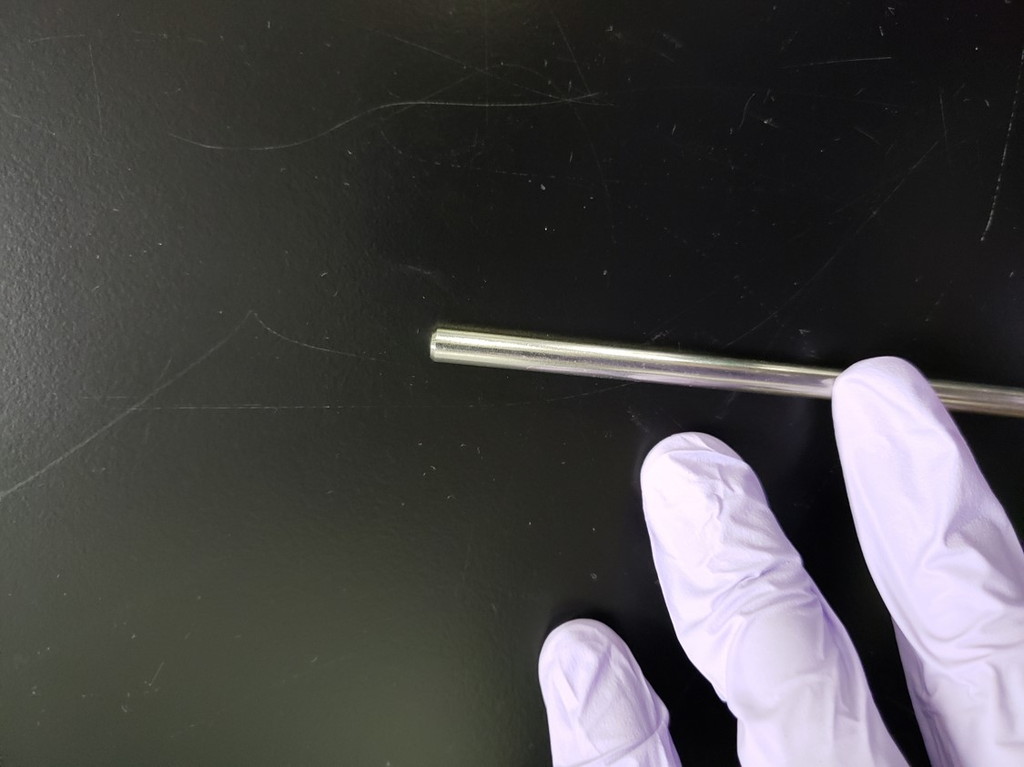

将石墨聚氨酯压环定位夹具（⑦）穿过色谱柱。
提示
-
请调整色谱柱的前端位置，使其与夹具的前端对齐。
-
关于SCD的色谱柱插入长度，左置型为“135 mm”，右置型为“275 mm”。
步骤6¶

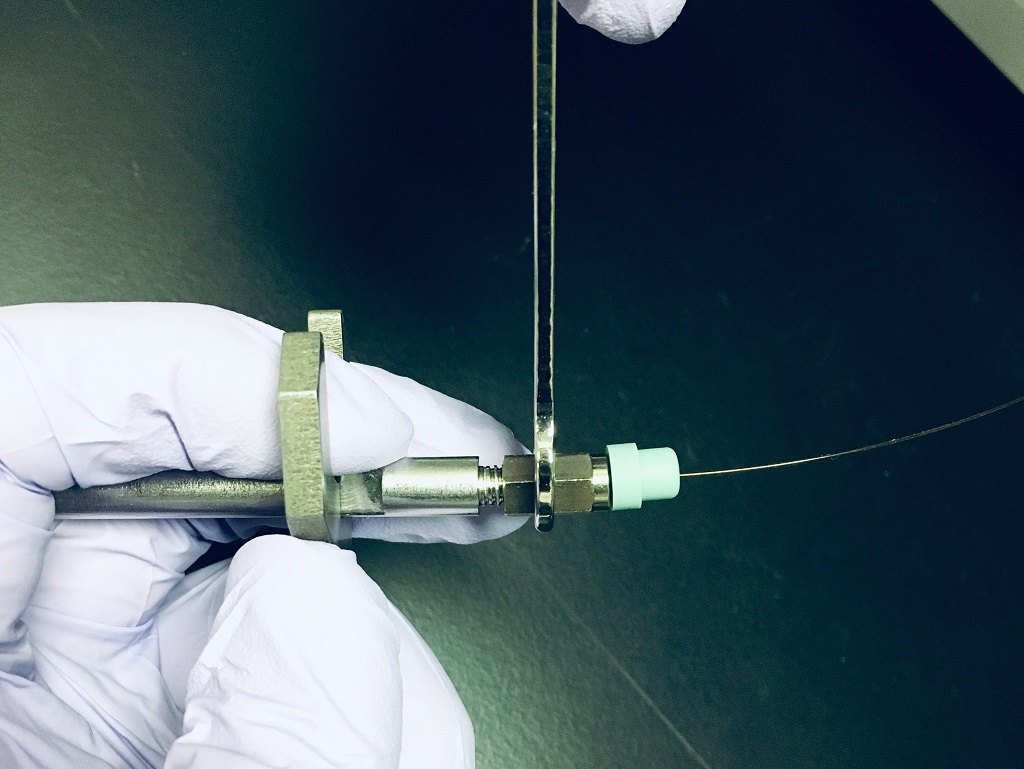

在进样垫位置固定的状态下，用扳手拧紧螺母（④）和石墨聚氨酯压环定位夹具（⑦）。
注释
如果不固定进样垫的位置，色谱柱插入长度会发生变动。
提示
使用色谱柱螺母用扳手、3/16 × 1/4（①）拧紧螺母（④）；使用扳手, SCD, 维护（②）拧紧石墨聚氨酯压环定位夹具（⑦）。
步骤7¶
取下石墨聚氨酯压环定位夹具（⑦）。
步骤8¶

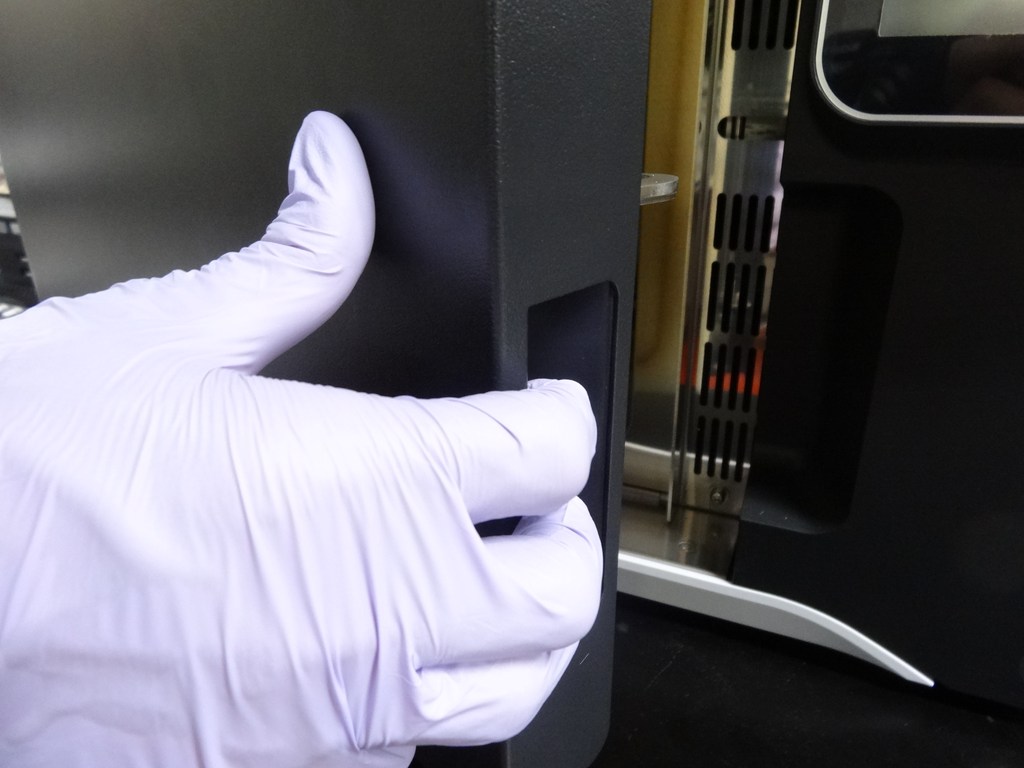

将手伸入门开关口向外拉，打开柱温箱门。
步骤9¶

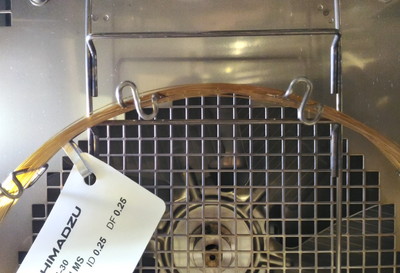

将色谱柱挂到色谱柱挂架上。
步骤10¶

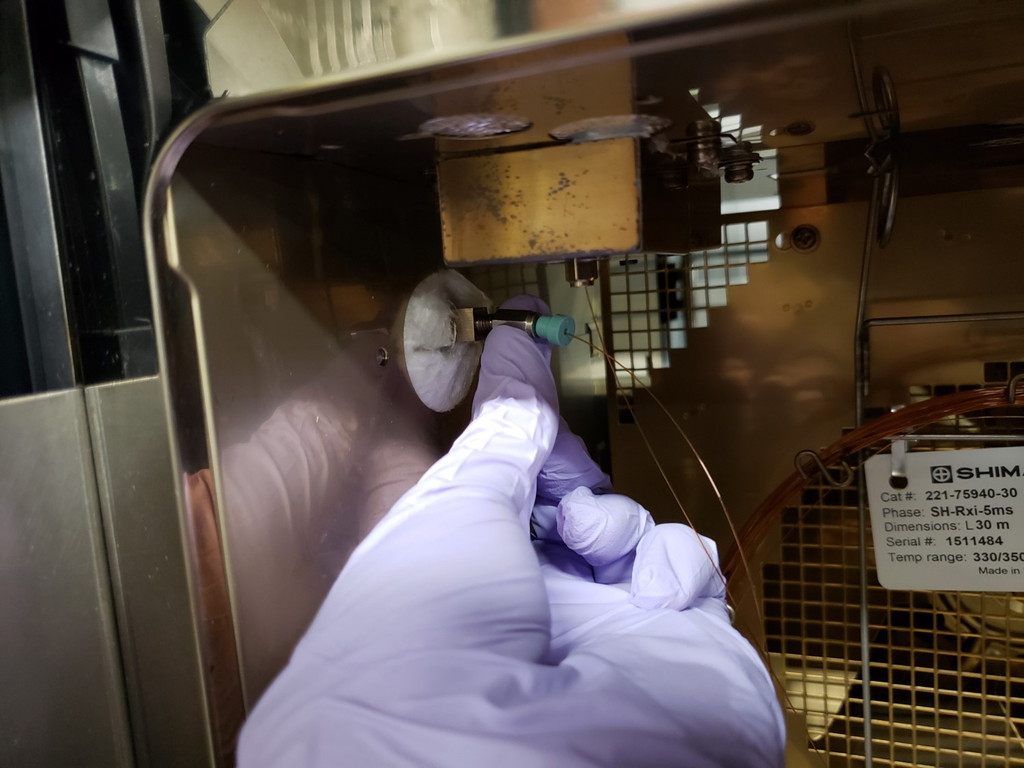

将色谱柱安装到SCD上。

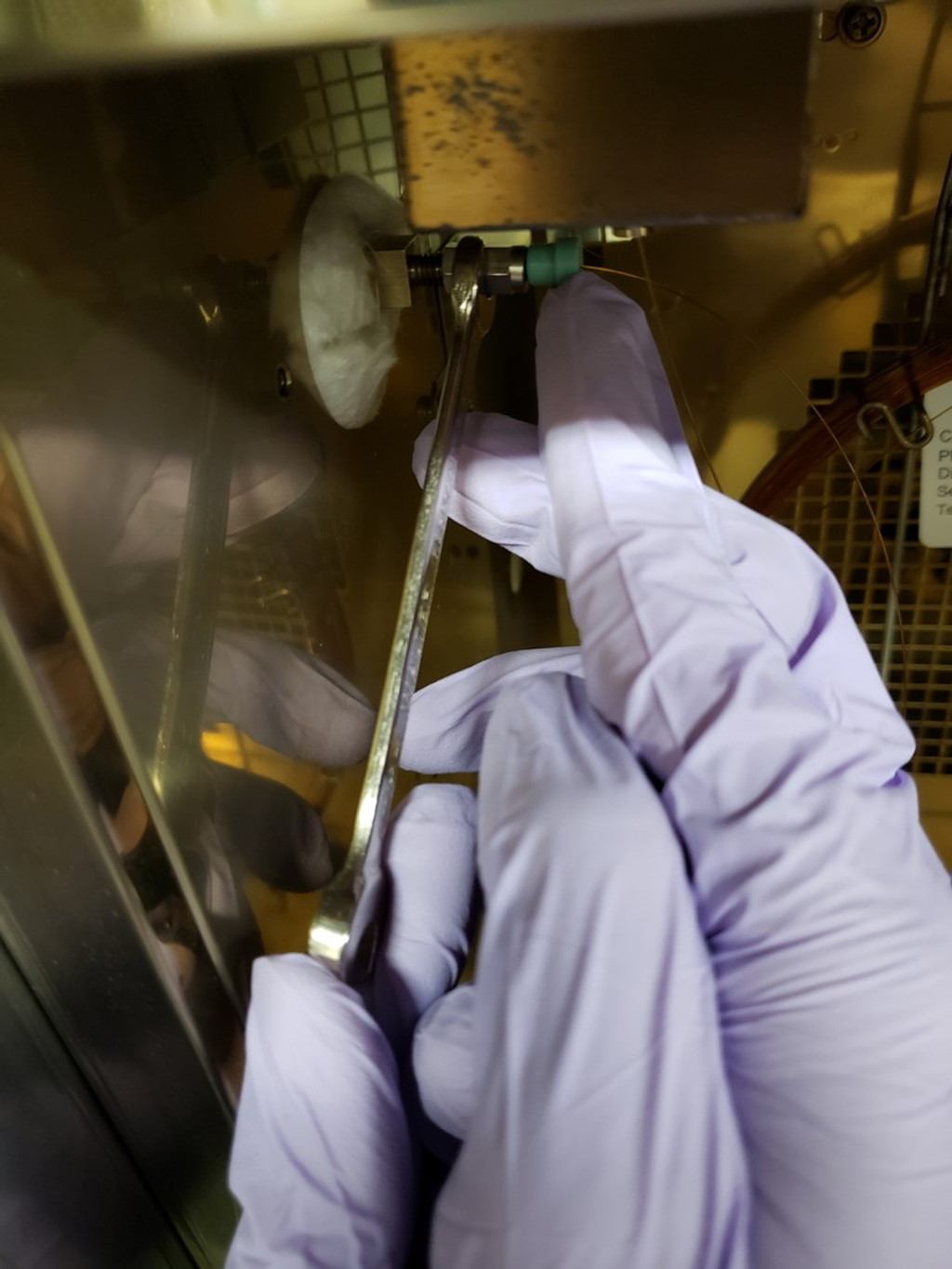

步骤11¶
用手拧紧螺母（④）后，用色谱柱螺母用扳手、3/16 × 1/4（①）拧紧一圈。
拆下用于定位的进样垫。
注释
-
请勿使石墨聚氨酯压环和螺母从色谱柱上脱落。
-
请勿使定位用进样垫活动。
提示
将定位用进样垫轻轻推向螺母，在此状态下拧紧螺母。
步骤12¶
关闭柱温箱门。
步骤13¶
启动GC。
注释
石墨聚氨酯压环为新品时，在柱温箱温度升至分析中使用的温度后，请将柱温箱冷却，再加固SCD侧的螺母。
因为使用新品时，柱温箱温度的升降可能导致压环部位发生泄漏。
