毛细管柱的安装（Vespel压环）

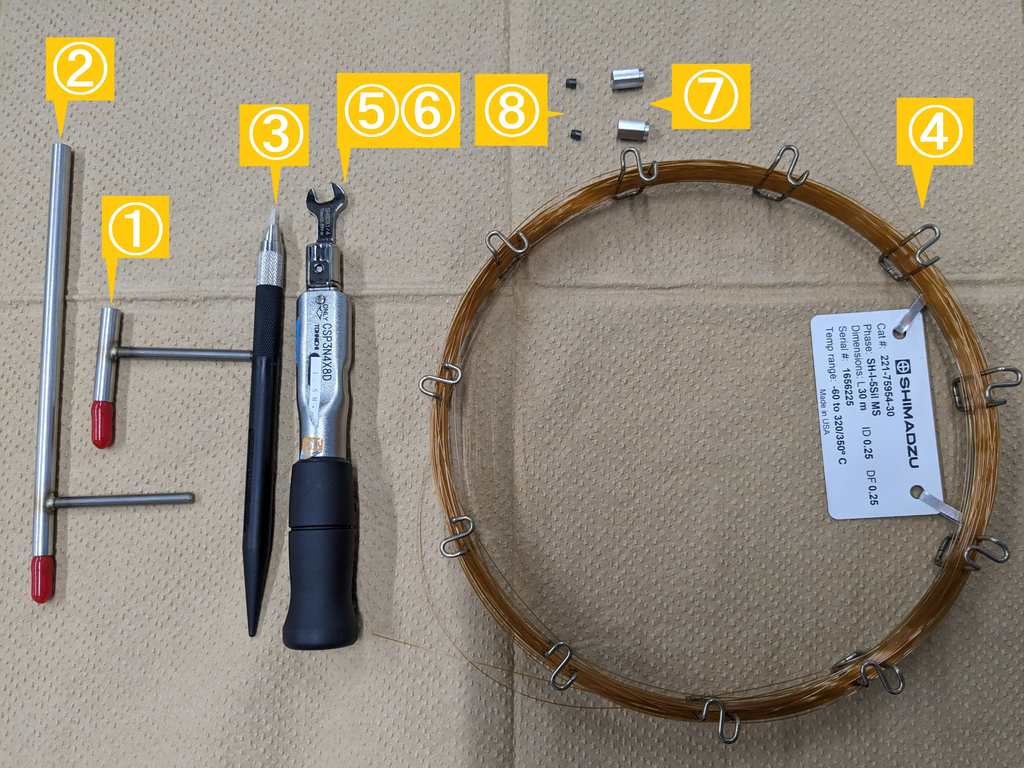

使用部件¶

作业步骤¶

步骤1¶

自动停止GC/MS。等待显示［完成］。

步骤2¶

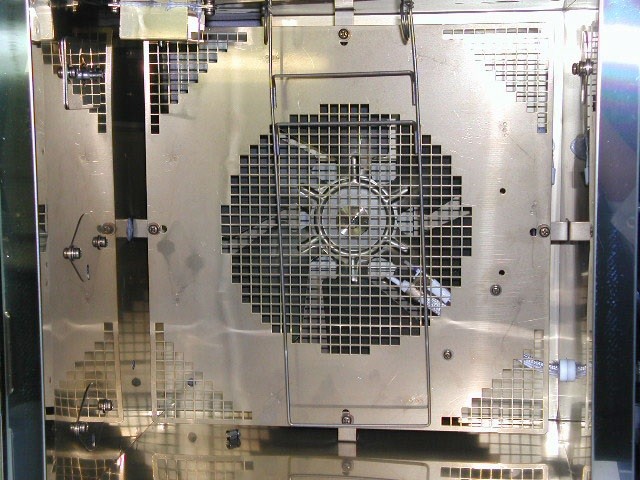

把手伸入门的开闭口，打开柱温箱的门。

步骤3¶

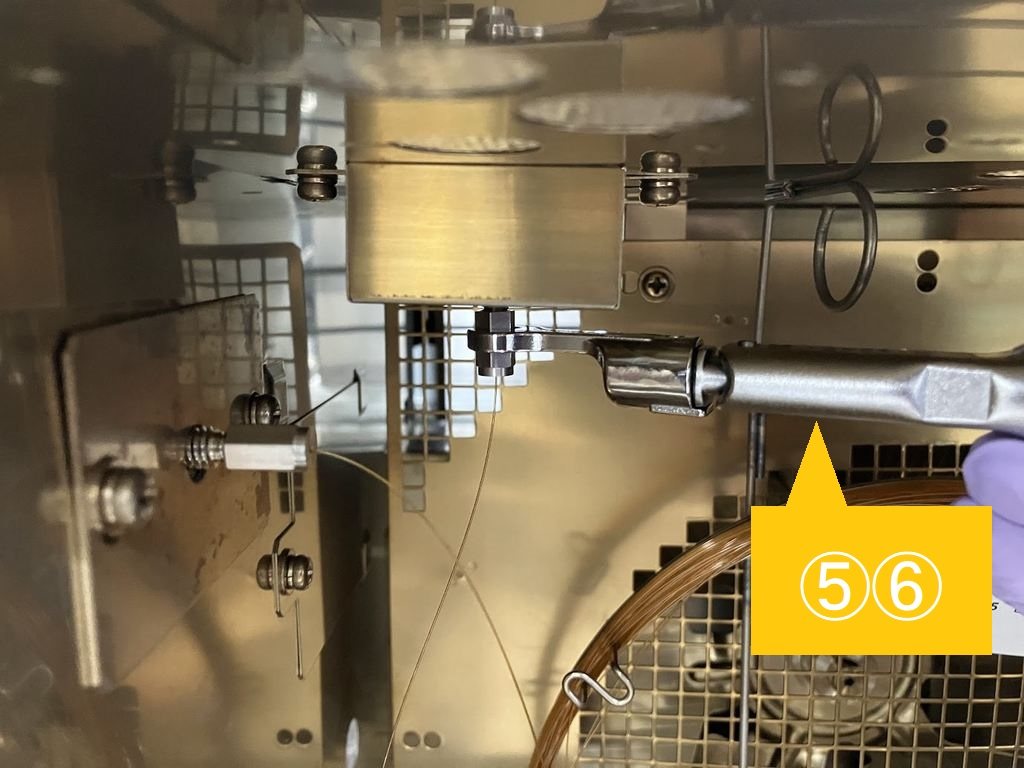

使用扭矩扳手（⑤⑥）拆下INJ侧的螺母。

步骤4¶

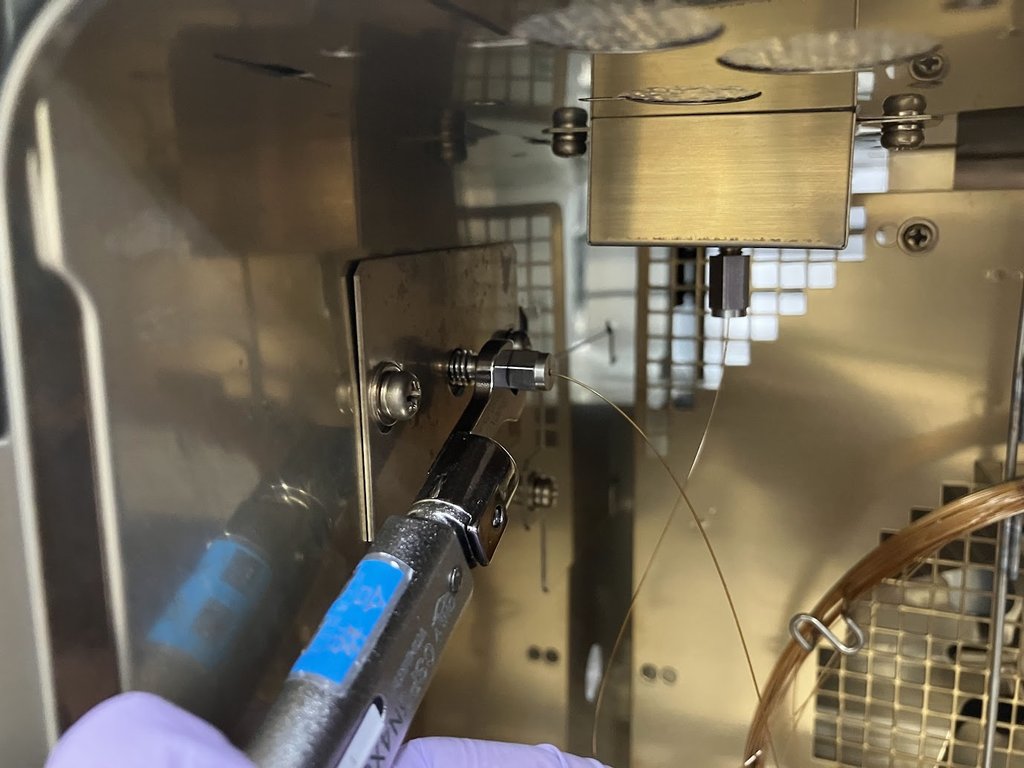

使用扭矩扳手拆下MS侧的螺母。

步骤5¶

将色谱柱从色谱柱(④)挂架上取下。

步骤6¶

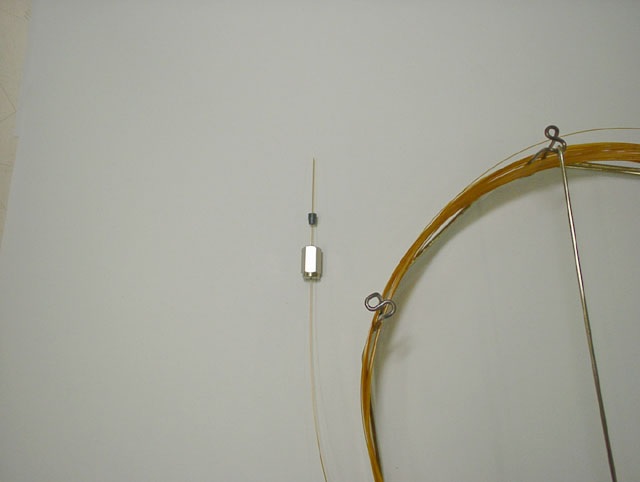

1. 将螺母(⑦)穿过要使用的色谱柱的INJ侧。
2. 然后穿过Vespel压环(⑧)。

放大图（⑦Vespel压环，⑧螺母）

步骤7¶

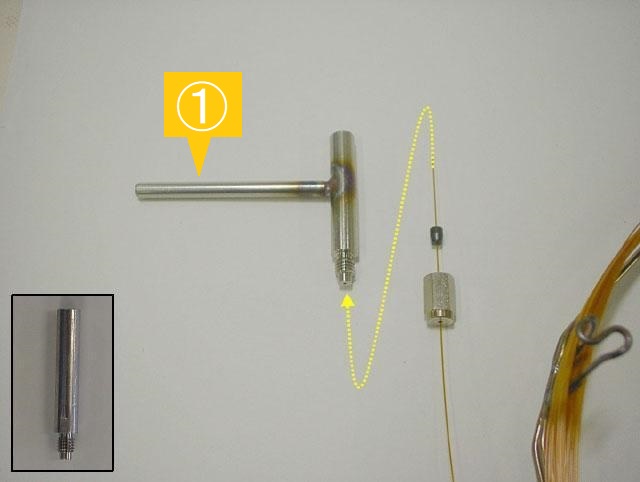

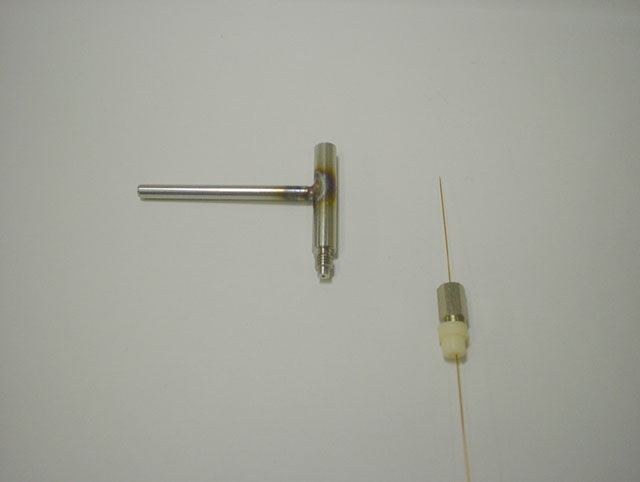

将色谱柱穿过色谱柱安装夹具（INJ用）(①)。

步骤8¶

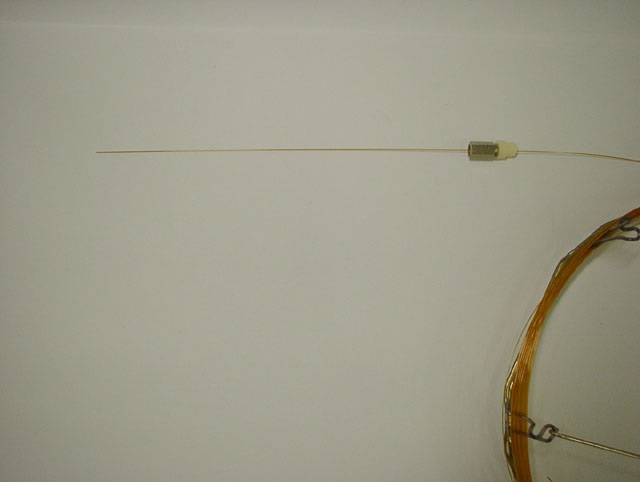

1. 拧紧螺母，使色谱柱前端突出1 cm以上。用手拧紧后使用扭矩扳手拧紧，直至听到“咔哒”声达到规定扭矩。

2. 然后用色谱柱切刀(③)切割色谱柱的突出部分。

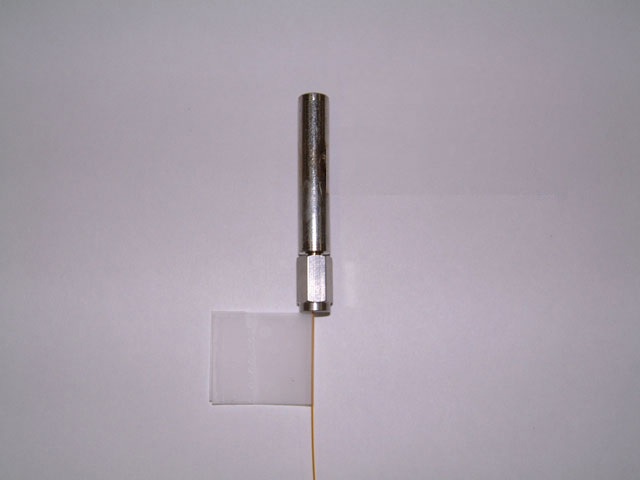

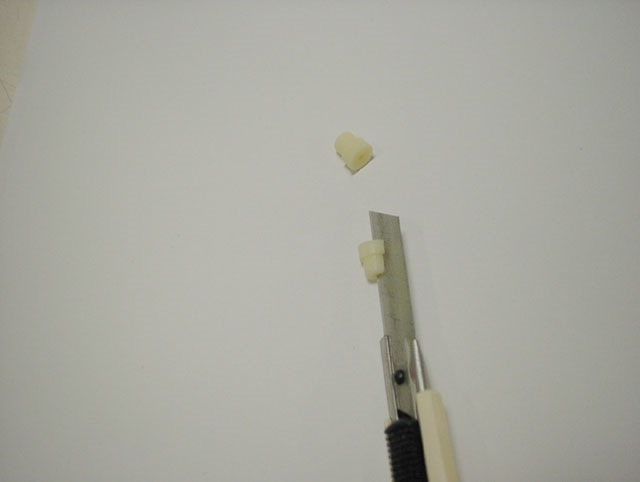

3. 作为定位标记，在螺母头贴上胶带或套上进样垫。

步骤9¶

将色谱柱和螺母从色谱柱安装夹具上取下。

步骤10¶

以与INJ侧相同的方式将螺母和Vespel压环穿过色谱柱的MS侧。

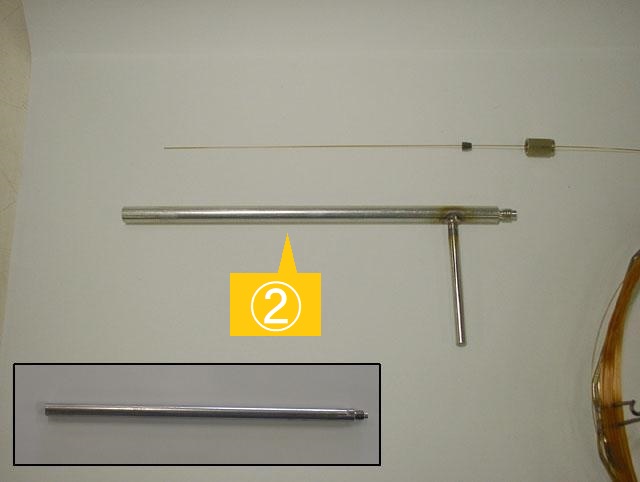

将色谱柱固定到色谱柱安装夹具（MS用）(②)。

步骤11¶

以与INJ相同的方式切割色谱柱的前端并做定位标记。

步骤12¶

安装前，用含有丙酮的纱布仔细擦拭色谱柱前端（从INJ侧和MS侧的前端到螺母）的污垢。

步骤13¶

将色谱柱安装到仪器。

1. 安装时将定位标记（胶带或进样垫）轻轻压在螺母上，然后拧紧螺母。
2. 用手拧紧后使用扭矩扳手拧紧，直至听到“咔哒”声达到规定扭矩。

步骤14¶

取下定位标记（胶带或进样垫）。

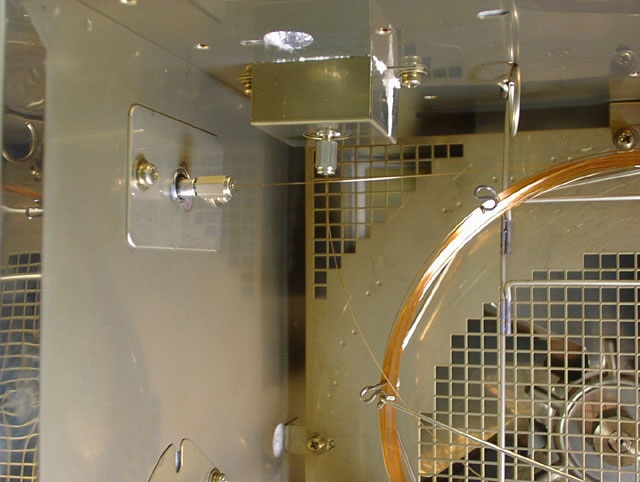

确认色谱柱固定在INJ侧、MS侧，然后关闭GC柱温箱的门。

步骤15¶

启动[分析]程序。

1. 单击[主项目]助手栏的[系统配置]图标，或者单击工具栏的[仪器]后单击[系统配置]。

2. 双击系统配置中用于分析的单元中的[色谱柱]，或者选择[色谱柱]并单击[属性]按钮。

步骤16¶

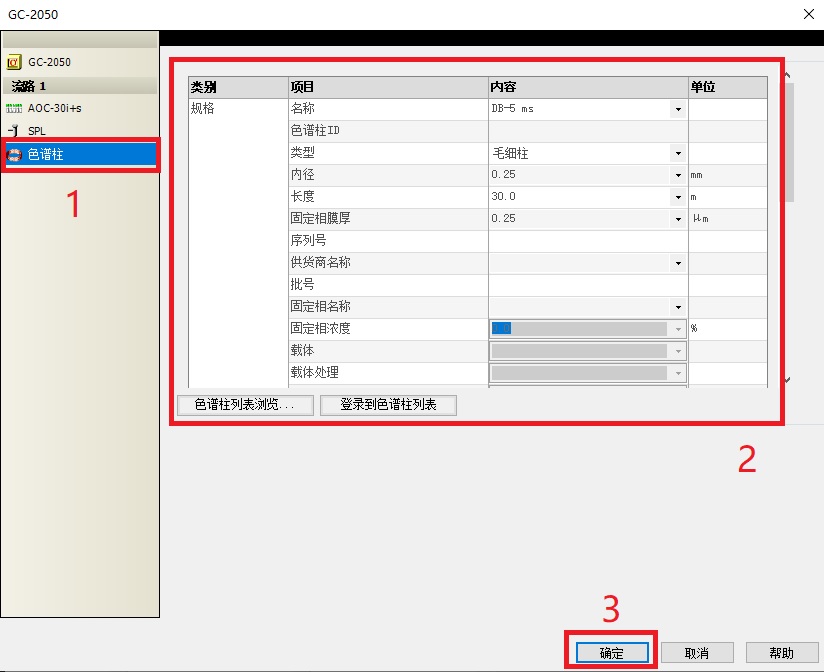

1. 单击［色谱柱］选项卡，显示色谱柱的系统配置窗口。
2. 使用新的色谱柱时，输入色谱柱的名称、类型、内径、长度、液相膜厚、使用温度上限。如有必要，输入色谱柱的开始使用日期、可选项目以及注释。
   使用色谱柱列表中已登录的色谱柱时，请单击[查看色谱柱列表]，选择要用于分析的色谱柱。
3. 设置后单击[确定]按钮。

4. 单击[系统配置]窗口的[确定]按钮，退出系统配置。
