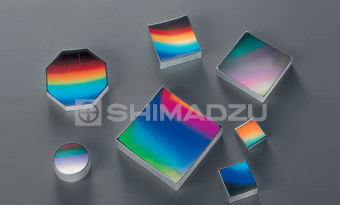

凹面闪耀全息光栅 CONCAVE BLAZED HOLOGRAPHIC GRATINGS
凹面衍射光栅与平面衍射光栅不同，它具有不使用凹面镜等成像元件就可构成分光光学系统的优点。因此，广泛应有于各种分析仪器、光通信、生物、医疗器械等领域。使用凹面衍射光栅的分光器可大致分为多色仪和单色器。本公司具备（1）平场多色仪和（2）用于定偏角单色器的凹面衍射光栅。
特长
- 衍射光栅自身就具有校正像差功能，因此，与传统的机刻衍射光栅相比，具有更高分辨率，并可构成紧凑的分光光学系统。
- 可制造小曲率半径的凹面衍射光栅。还可制造荧光分光分析用的、光通信用的等等相对孔径大的凹面衍射光栅。
- 平场多色仪用的和定偏角单色器用的凹面衍射光栅，采用包括非球面波曝光法在内的特别适合的曝光法进行校正像差，具有出色的成像性能。
- 光栅刻线是采用全息曝光法，利用双光束激光干涉，按光精度进行制造。因此，与机刻衍射光栅相比，避免了由刻线的周期误差造成的杂散光，是杂散光极少的衍射光栅。
- 采用离子束刻蚀法进行闪耀加工，因此，可容易地制造出具有各种闪耀角（闪耀波长）的闪耀全息光栅。
- 可低价格、容易地制造每单位长度刻线根数多的高分辨率衍射光栅。

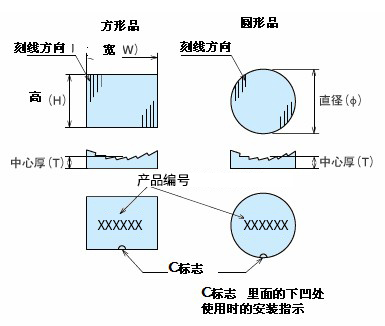

图20 凹面衍射光栅的形状
标准规格
| 类别 | 不等间隔曲线刻线复制衍射光栅 （※1） |
|---|---|
| 空白材质 | 碱玻璃 |
| 外形尺寸公差 | |
| 方型品 宽（W），高（H） | ±0.2mm |
| 圆型品 直径 | 0/－0.2mm |
| 中心厚(T) | ±0.5mm |
| 有效区域 | 除外形周边2mm 的区域 |
| 刻线根数公差（在衍射光栅中心） | ±2 条/mm |
| 镀层（真空蒸镀） | 铝（Al） |
| 划痕（依据MIL-O-13830A） | 80‐50 |
- ※1:使用树脂形成光栅刻线。
- ※2:结露是造成光学特性显著劣化的重要原因，应避免结露。
- ※如有外观以及规格的变化，恕不另行通知。
特別规格
- 希望购买标准品之外的凹面衍射光栅时，请向本公司咨询。
- 可制造全息光栅（HG）。
