非球面树脂透镜的折射率检测（PMMA、COP）

概要

KPR-3010可以自动检测多个波长的折射率，标准5个波长，如果安装选配光源，最多可至15个波长。让您把握折射率的波长依存性 (Δn/Δλ) 。检测精度达到±2x10^-5,显示分辨率达0.1x10^-5，可获取光学设计中各波长折射率及色散信息。
助您在原材料开发、材料生产品控管理、优化使用条件时获取更多信息。

检测例

样品

非球面树脂透镜（PMMA、COP 2种[A、B]）

• *COP：环烯烃聚合物

条件

结果

下图为各浓度的样品在不同波长下各检测5次的平均值。标准波长d线（587.56nm）的折射率n_d为PMMA 1.492444、COP-A 1.511829、COP-B 1.530874。表示色散特性（波长依存性）的阿贝数ν_d为PMMA 57.93、COP-A 56.75、COP-B 55.73。本次样品的检测偏差（2σ）为0.2x10^-5，可以推断所有树脂透镜内部折射率分布均一。
树脂透镜和模具玻璃透镜的折射率是由成形条件决定的，即使使用相同的材料，也会由于条件差异而产生折射率等各种特性差异。模具玻璃透镜成形前（预成形）和成形后的折射率差在小数点后第三位，成形条件的折射率差在小数点后第四位。为了发挥设计性能，这种差异是不可忽视的，成形后的性能评价和光学特性评价非常重要。

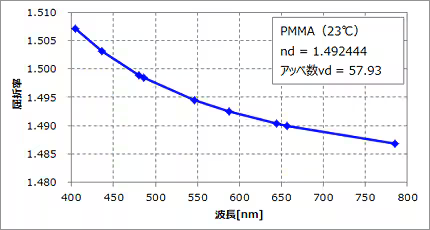

图1 PMMA（丙烯酸）的折射率检测结果

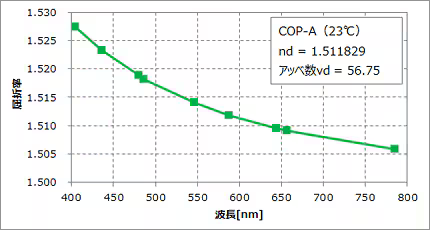

图2 COP(环烯烃聚合物)-A的折射率检测结果

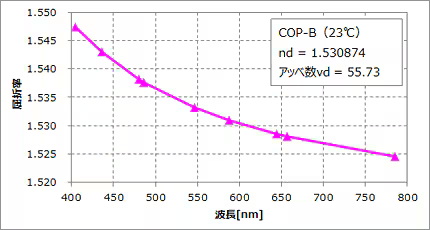

图3 COP(环烯烃聚合物)-B的折射率检测结果

• ※此为本次检测得出的代表值，不能保证各样品折射率及变量。

组成
