光学元件环形曲面衍射光栅

   环形曲面衍射光栅是在岛津环形曲面镜「TR系列」的加工技术和低杂散光衍射光栅[LO-RAY-LIGH]的制造技术之上而开发出来的,与原来的像差校正型凹面衍射光栅相比,可更好地校正非点像差。

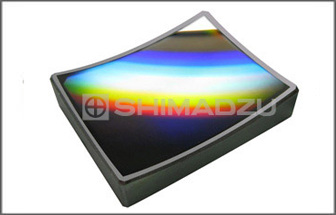

等距直线刻线型环形曲面衍射光栅

特点

  • 环形曲面衍射光栅是由两个不同方向曲面(水平方向和垂直方向)的非球面为基板加工而成的。
  • 环形曲面形基底可更好地校正非点像差。
  • 采用全息曝光和离子刻蚀技术,达到低像差,低杂散光,衍射效率高的效果。
  • 出色的成像功能可提高检测器的集光效率,可减少光源的发光量,节省电力,是环保型产品。
  • 符合RoHS指令*:
  • *RoHS指令:符合EU中关于禁止使用水银、镉、铅、六价铬、PBB及PBDE的规定(EU指令2002/95/EC)

标准规格

制品编号 E0600-01TR
类型 等距直线刻线型衍射光栅(1)
基底材质 碱玻璃
外形尺寸 20±0.2(W)×25±0.2(H)(mm)
中心厚 3±0.5(T)(mm)
有效领域 除周边2mm以外的所有区域
中心部位刻线数 600±2刻线/mm
公称闪耀波长 340nm(2)
相对衍射效率 50%以上(波长340nm,入射角度24°时)
蒸镀 铝(AL)
划痕 80-50(以MIL-O-13830A为准)
  • 注:
  • (1):光栅的刻线是在树脂上完成的。
  • (2):闪耀波长值是设计值。
  • ※产品升级时外观及规格如有变更,恕不另行通知。

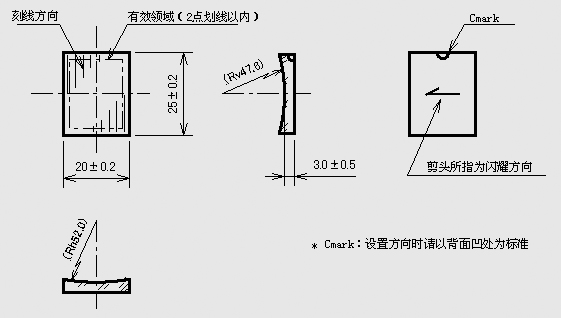

外形图

(単位:mm)

光学配置

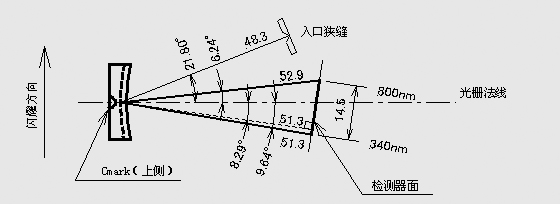

光学系统配置例(多色仪)

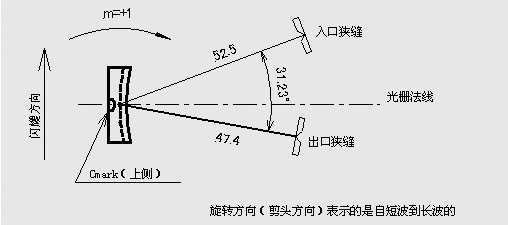

光学系统配置例(单色器)

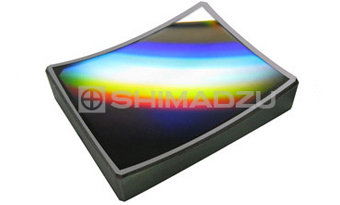

像差校正型平常多色仪用环形曲面衍射光栅

特点

  • 环形曲面衍射光栅是由两个不同方向曲面(水平方向和垂直方向)的非球面为基板加工而成的。
  • 环形曲面形的基底可比原来的像差校正型衍射光栅的非分散方向的非点像差问题得到更好的修正。
  • 采用全息曝光和离子刻蚀技术,达到低像差,低杂散光,衍射效率高的效果。
  • 出色的成像功能可提高检测器的集光效率,可减少光源的发光量,节省电力,是环保型产品。
  • 符合RoHS指令*:
  • *RoHS指令:符合EU中关于禁止使用水银、镉、铅、六价铬、PBB及PBDE的规定(EU指令2002/95/EC)

标准规格

制品编号 P0550-01TR P0550-02TR
类型 不等距曲线刻线型衍射光栅(1)
基底材质 碱玻璃
外形尺寸 30±0.2(W)×30±0.2(H)(mm)
中心厚 7±0.5(T)(mm)
有效领域 除周边2mm以外的所有区域
设计波长范围 340nm~900nm
中心部位刻线数 550±2刻线/mm
公称闪耀波长(*2) 340nm 400nm
相对衍射效率 50%以上(公称闪耀波长时)
蒸镀 铝(AL)
划痕 80-50(以MIL-O-13830A为准)
  • 注:
  • (1):光栅的刻线是在树脂上完成的。
  • (2)闪耀波长是在设计位置图当中最大衍射效率(基准)处的波长。
  • 不保证就是最大衍射效率的波长。
  • ※产品升级时外观及规格如有变更,恕不另行通知。

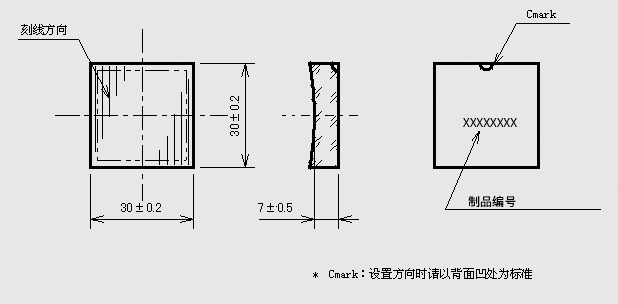

外形图

(単位:mm)

光学配置

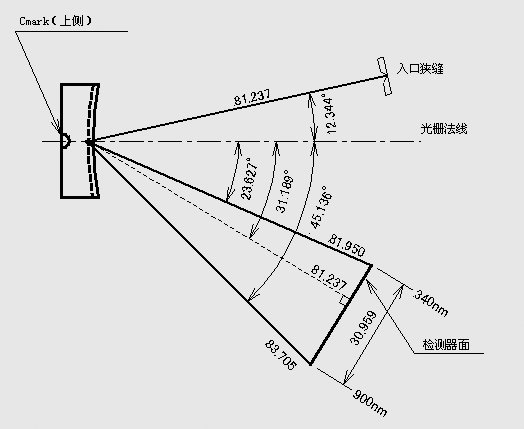

光学系统配置例(多色仪)
