Transmission Garting

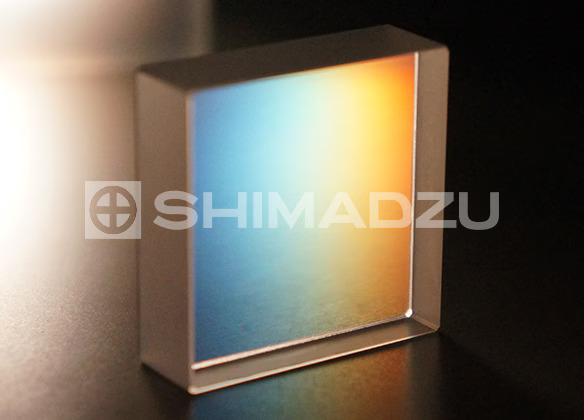

透射型衍射光栅采用岛津擅长的全息曝光法和蚀刻技术匠心制作，适用于透射型光学系统的小型光谱仪。
特点
- 受装配校准误差影响小，易于安装。
- 偏振光影响低。
- 母版光栅采用全息曝光法和离子束蚀刻法对光栅刻线进行闪耀加工，确保特定波长范围内的高效率。
- 通过自有的复制工艺，提供高质量的产品。
- 可根据您的需求，进行个性化定制。
用途例
小型光谱仪、超光谱照相机、膜厚计、拉曼光谱仪、OCT

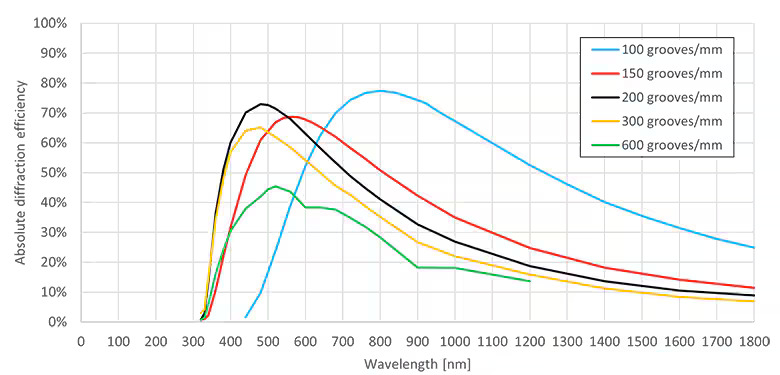

衍射效率（+1阶光，0°入射，无偏光）
*此为一次测试案例，非保证值
标准品规格
| 刻线数 [条/mm] |
Code编号 | 公称闪耀波长 [nm] |
|---|---|---|
| 100 | TG010-080-301 | 800 |
| 150 | TG015-060-301 | 600 |
| 200 | TG020-050-301 | 500 |
| 300 | TG030-050-301 | 500 |
| 600 | TG060-050-301 | 500 |
| 类别 | 等间隔直线刻线复制型衍射光栅 |
|---|---|
| 基底材质 | BAK4相当 |
| 外形尺寸（mm） |  |
| 有效区域（mm） （衍射光栅面，入射面） |
除外形周边2mm以外的全区域 |
| 刻线数公差 | ±0.5条/mm |
| 划痕 | 80-50（MIL-O-13830A準拠） |
| 衍射光栅面镀层 | 无 |
| 入射面AR镀层 | 有（MgF2单层膜） |
- 光栅刻线是树脂上加工形成的。
- 如有外观以及规格的变化，恕不另行通知。
- 公称闪耀波长为0°入射、无偏振光下最大衍射效率 (标准) 的波长。无法保证最大衍射效率的波长。
- 请避免接触光栅面和入射面，否则会使光学特性明显下降。
- 结露是造成光学特性显著劣化的重要原因，应避免结露。

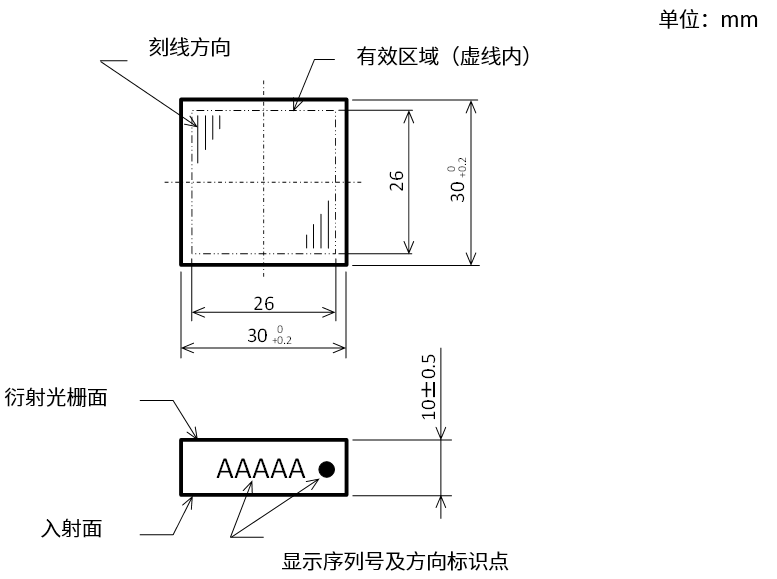

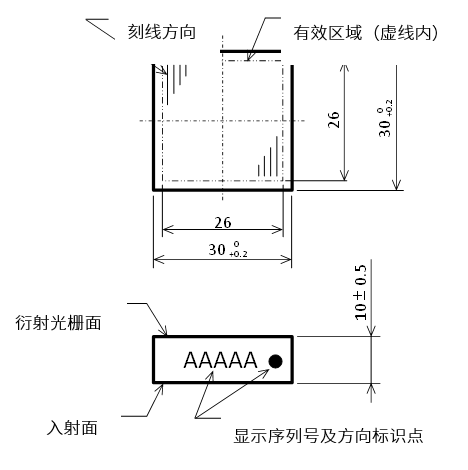

外形图（第三角法表示
）

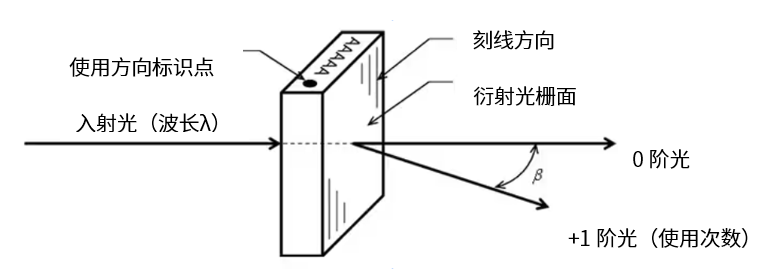

光学系统配置例
透射型衍射光栅的衍射方程式

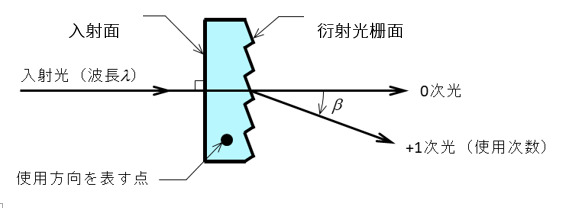

岛津的透射型衍射光栅，如上图所示，在衍射光栅的里面入射垂直的光。
此时，入射角α=0，因此衍射光栅的方程式为：
sinβ=Nmλ
此时，β为衍射角，N为刻线数，m为衍射次数，λ为波长。衍射次数m使用时请选择+1。
