光学元件等间隔直线刻线 小型凹面衍射光栅

小型光谱仪 量产的核心部件

Equally Spaced Straight-groove Small Curvature Diffraction Grating

焦点距离约为25mm和35mm的凹面衍射光栅,由于采用等间隔直线刻线设计,光谱配置的设计自由度高,非常适合用作小型光谱仪的核心部件。它不仅适用于结构紧凑便携式光谱仪,还可嵌入到产品中成为系统光谱仪的组成部分。

特点

1.外形尺寸为15mm×15mm的小型凹面衍射光栅。产品的焦点距离分别约为25mm和35mm。等间隔的直线刻线,可在罗兰圆上自由设计光谱配置。非常适合小型化的光谱仪。
2.采用全息曝光法制作而成,与机械刻线衍射光栅相比,刻线的周期误差小,杂光少。另外,自有的复制技术可提供品质稳定的产品。
3.可根据客户需求,对基底材质、外形尺寸以及镀膜等提供定制加工。

最终产品用途案例

 小型光谱仪、组装用光谱仪、位移计、色度计等

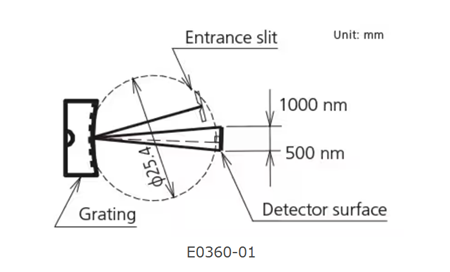

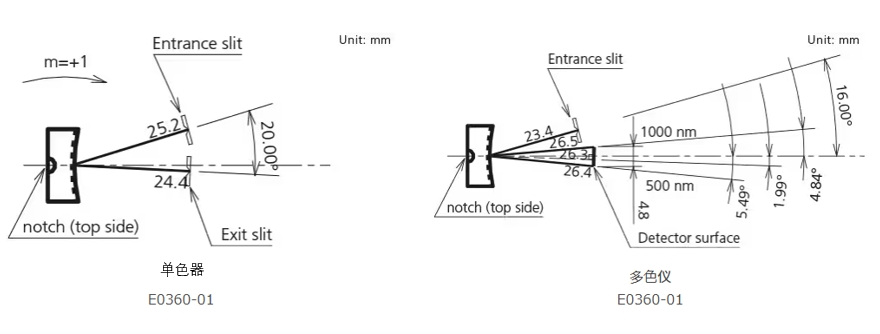

光学系统配置例

在罗兰圆上布局入口狭缝和出口狭缝。


单色器和多色仪均适用。
小型凹面衍射光栅全系列产品的光学系统配置图,可通过标准品清单进行确认。



标准品清单·规格

制品编号

波长范围 (nm)

刻线数
(条/mm)

公称
闪耀波长
(nm)

相对衍射效率
下限(%)

标称值
曲率半径
(mm)

光学
配置

E0360-01

500-1000

360

HG (680)

25

25.4

PDF

E0360-02

400-900

HG (550)

25

35.0

PDF

E0360-03

400-900

600

50

35.0

PDF

E0360-04

600-1100

800

50

35.0

PDF

规格

光栅类型 等间隔直线刻线复制衍射光栅
基板材质 碱玻璃
外形尺寸 (mm) 15 ± 0.2(W)× 15 ± 0.2(H)
中心厚度 (mm) 5 ± 0.5(T)
有效区域 (mm) Φ10
镀层 铝 (Aluminum)
划痕和挖掘 80-50 (依据 MIL-O-13830A)

●栅刻线是在树脂上加工形成的。
●公称闪耀波长(公称最大效率波长)是设计安装上最大衍射效率(参考值)的波长。并不是保证最大衍射效率的波长。采用离子束刻蚀法进行闪耀加工。表中在闪耀波长数值加()是表示非闪耀(全息光栅)。
●相对衍射效率的下限值是指公称闪耀波长的衍射效率。
●在特定的光学系统配置(2K=35deg)下检测的衍射效率。
●公称曲率半径是设计值,不是保证值。
●符合RoHS指令(10种物质)。
●如有外观以及规格的变化,恕不另行通知。

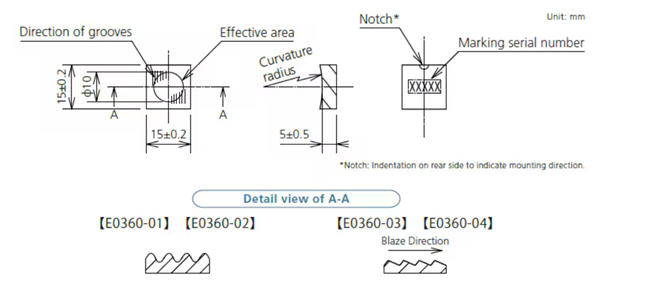

外形图
