数字X线透视摄影系统 SONIALVISION SMIT/SONIALVISION C200

岛津SONIALVISION SMIT/SONIALVISION C200拥有性能完善的影像链系统,保证了其以很低的剂量得到优质的图像。

配置的高性能动态平板探测器系统,使其图像质量更加优越。

模块化设计理念使其功能更加丰富,覆盖了消化科、儿科、妇科、泌尿、骨科等多科室应用。

超越的床体多中心运动设计,使其能更好的完成泌尿造影、ERCP、输卵管造影等应用需求。

突破性的功能设计延伸到骨密度检查、金属关节置换周边图像采集、DSA等图像采集需要。

功能介绍



1、动态平板造影功能

1、全身数字透视、摄影
2、连续摄影
3、腹部、外周血管造影
4、血管/非血管介入
5、内窥镜检查(PTCD、HSG、泌尿)

2、消化系统检查功能

1、ERCP检查(全新床体多中心倾斜设计,专用限束模式)
2、消化道特殊造影影

3、动态多功能DR

1、全胸片摄影(SID可拉伸到150CM)
2、妇科,儿科透视摄影,(滤线栅可取出)
3、骨科、整形外科摄影
4、特殊位置摄影:担架上临床功能(球管可旋转)
5、断层摄影

4、放射学全新技术Tomosynthesis:断层融合(选配功能)

通过Tomosynthesis功能,在一次扫描下获得连续多层面的高清晰断层图像。

1)应用于消化科,解决普通平片检查所难以显示的复杂结构,明确诊断。
2)为ERCP检查提供一种低剂量、高清晰的检查手段。
3)可广泛应用于各系统,提供高清晰度的临床图像。

5、视金识功能(SONIALVISION SMIT专有选配功能)

视金识功能是在原有断层融合功能的基础上,使用了新的逐次递归的重建算法。有效的减少金属伪影的产生,提高图像的清晰度,尤其是金属假体与骨骼之间的图像情况。

6、狭缝拼接摄影功能(选配功能)

岛津公司首创的狭缝拼接摄影功能,是目前全长摄影中精度高、摄影速度快,可进行立为拍摄和卧位拍摄。采集长度达到142cm,可在12s内完成采集。在全景摄影中起到标准作用,深得广大用户的好评。在脊柱侧弯检查,关节置换测量中起到非常重要的作用。

7、骨密度测量(SONIALVISION SMIT专有选配功能)

骨密度根据DXA(Dual Energy X-ray Absorptiometry)法,利用照射能量级别不同的两种X射线,穿透人体组织产生差异的X射线吸收差测定骨密度。

主要特点



1、超高对比度和极微像素点的大尺寸动态平板探测器

平板探测器是X线领域前沿的技术,逐步取代现在的影像增强器+CCD摄像机的成像方式,多功能X线机正在走向平板时代。岛津SONIALVISION 系列RF采用17×17英寸大尺寸平板探测器,拥有较高的参数及岛津最新推出的影像系统;5视野可选,从各个方面保证成像效果。

17×17英寸大尺寸探测器,比现有胶片尺寸更大,可以完全覆盖全腹及全胸。

独有的五视野可选,包括17、15、12、9、6英寸;在6英寸时还可实现超高精度透视。



2、80kW大功率高压发生器

高压发生器功率是衡量一款设备档次高低的技术指标。功率大,瞬间mA量增强,可以大幅度缩短曝光时间,保证图像优异清晰度。岛津SONIALVISION 系列采用80kW高压发生器,mA达到1000mA,是一款真正的高端X线设备。



3、灵活的多功能检查床

●  SONIALVISION 系列RF诊断床设计
使用了模块化设计,使控制面板与电机、变频器等高磁场电磁件分离的方式进行设计,产品稳定性强,抗干扰能力强。并且使床体的周围空间广阔,围绕床体触及病人十分容易,便于从床体各侧开展近台操作。





●  SONIALVISION 系列RF影像系统运动设计
影像系统运动设计可以纵向滑行覆盖病人全身,无需移动检查床,即可从头到脚对患者进行透视和摄影。配合透视帧频30f/s,方便对消化道内造影剂流动的捕捉。



●  全新的限束器应用
SONIALVISION 系列RF在虹膜限束器的基础上,根据临床需求设计研发了泌尿专用限束器,可以应用在泌尿器类造影及输卵管造影应用。左右边缘单边限束在拍照边缘图像时定位更加精准。



●  SONIALVISION 系列RF 多中心床体倾斜设计
全新多中心床体倾斜设计,可在床体倾斜时保证受关注区域保持不动,使得消化道及ERCP检查操作十分便捷。


床体倾斜时,选定头部高度不发生变化,方便口部腔镜走形

●  SONIALVISION 系列RF床面设计
真正的纯平床面和电缆内置的设计,非常便于清洁,满足检查室高标准的卫生要求。



●  SONIALVISION 系列RF球管支架
球管支架延长,使SID达到1.5米,方便地进行胸部点片摄影。此时巨大的空间也完全满足轮椅患者摄影的需要。
通过控制X线球管旁的方向旋转键,在床面垂直位球管可以旋转90度,满足担架患者拍摄的需要。



●  SONIALVISION 系列RF滤线栅设计
滤线栅可手动取出,有利于满足妇科及儿科检查更低剂量的要求。



4、高热容量栅控球管

SONIALVISION 系列RF配备高热容量栅控球管,通过栅控技术,输出精确脉冲X线;透视摄影切换时间仅0.5秒,全面满足连续摄影、DSA、数字化断层等高端临床需要。

5、高速的透视和采集

作为一款动态平板产品,采集速度极其重要。岛津SONIALVISION 系列RF系统从平板、球管到数字化系统,整个影像链相匹配,实现30帧/秒的透视和15帧/秒的高速采集,并且透视图像可实现1000幅的存储。

6、全新的图像采集处理系统

SONIALVISION 系列RF采用全新设计的一体化集成控制触摸面板,高压发生器、床体控制台、采集处理系统直接相连,操作十分便捷,大大提高了操作者的工作效率。

SONIALVISION 系列RF全新的影像检查系统独有的双系统并行运行,可在检查的同时实现图像的对比、后处理等工作。



 SONIALVISION 系列RF应用了岛津全新的图像处理软件SUREenging Advance摄影处理器及 SCORE PRO Advance透视处理器, 该软件优化了透视及摄影图像,可有效降低噪音、不留下残影,同时可做到实时处理。

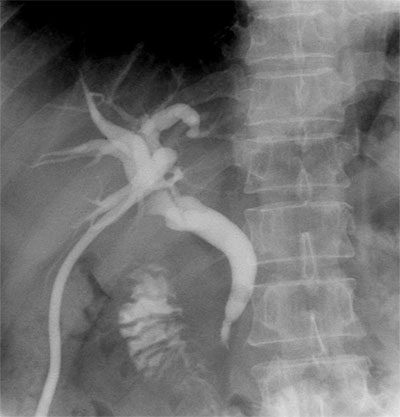

未用SUREenging Advance
处理的图像

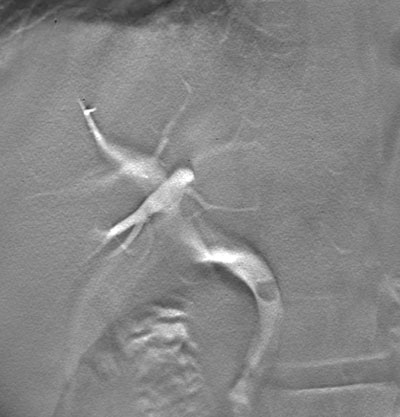

应用SUREenging Advance
 处理的图像

7、高级临床应用断层融合功能(选配)

岛津SONIALVISION 系列RF可完成业内断层融合Tomosynthesis功能,在一次扫描下获得连续多层面的高清晰断层图像。Tomosynthesis功能不受体位限制,金属伪影极小,具有剂量低、空间分辨高等特点,在临床可以作为普放检查的扩展,成为CT和MRI检查的有力补充。国内外关于此技术极为关注,称为“冠扫CT”。

断层融合应用于胸部结节筛查:

胸部平片漏诊病例

断层融合清晰看到左肺叶结节

断层融合应用于消化科精细检查:

平片对于结实显示不清

断层融合胆总管内结石清晰可见

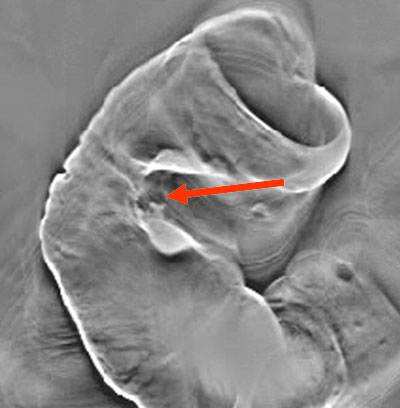

断层融合应用于消化科精细检查:

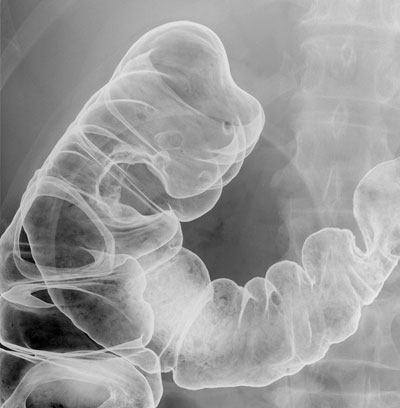

平片横结肠升结肠分离困难

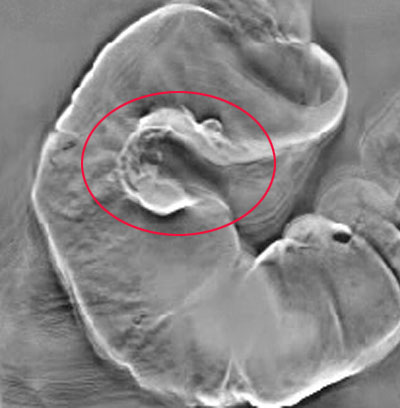

断层融合可分层清晰显示肠壁的肿块状态

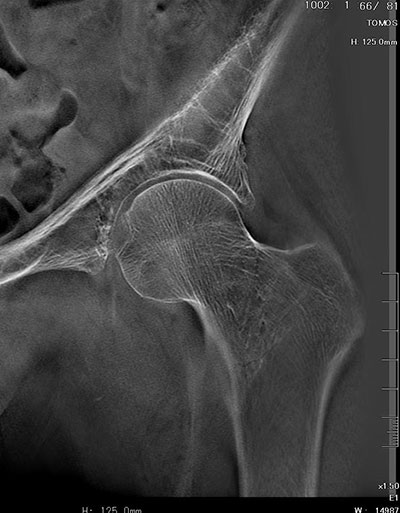

断层融合功能应用在隐蔽性骨折的确诊:

髋关节摔伤骨折确诊

豆状骨骨折

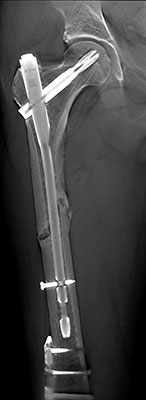

8、视金识功能去金属伪影功能(SONIALVISION SMIT专有选配):

基于断层融合图像,智能提取金属假体,把金属假体与骨骼图像有效的区分及组合。使金属假体与骨科图像均可以清晰显示。在视金识图像上即可以清晰的观察金属假体又可以细致的分析假体与骨骼之间的关系。对关节置换术后恢复的观察,翻修术的术前分析起到了有效的影像支持。



9、岛津SONIALVISION 系列RF首创的狭缝拼接摄影功能(选配)。

SONIALVISION 系列RF的狭缝扫描拼接摄影功能,使用锥形X射线精确度最高的中心X射线,进行快速的扫描成像。

同时可完成立位及卧位不同需求的狭缝拼接扫描工作。

10、岛津SONIALVISION 系列RF具有完善的DSA功能(选配):

SONIALVISION 系列RF不仅能完成传统的以蒙片像剪切的方式进行的DSA采集功能还具有岛津独有的RSM-DSA功能。RSM-DSA不需要蒙片,一次曝光就可完成DSA的图像采集,支持实时的动态的DSA采集。



11、岛津SONIALVISION SMIT具有跨越式的功能骨密度检查功能(SONIALVISION SMIT专有选配)。

岛津SONIALVISION SMIT使用DXA(双重X线能量吸收测量法同时释放高电压及低电压两种不同能量的X光,将骨成分和其他组织区分测量的方法)法测量最重要的腰椎以及股骨近端。并提供必要的骨密度分析报告。



12、整体剂量控制:

  • SONIALVISION 系列RF配备栅控球管,通过栅控技术,输出精确脉冲X线;透视摄影切换时间仅0.5秒。栅控技术可以大大减少散射线的产生,有效的减少无用射线的发生。
  • 智慧眼功能包:设备支持单边限束器功能、虚拟限束器、三重限束滤过功能。
  • 剂量实时显示:SONIALVISION 系列RF标配计算剂量显示功能。并且支持面积剂量计DAP功能(选配)精准的测量输出射线量的情况。
  • 剂量报告(选配):SONIALVISION 系列RF能够输出剂量报告,可以精确的分析每个病人受到射线的情况,精准的分析病人的接收射线的情况。
