玻璃冲孔试验中的破坏观察

　　玻璃自公元前就开始使用，如今它已成为窗户和餐具等日常生活中必不可少的物品。此外，最近玻璃还被用于智能手机和平板电脑等电子设备。这些得到广泛使用的玻璃，其破坏现象无法很快通过目测进行确认。此次，使用高速冲击试验机进行载玻片的冲孔试验，并用高速摄像机拍摄此时的破坏状况。

冲孔试验使用高速穿刺冲击试验机。图1所示为试验状况。图1使用高速摄像机拍摄用高速冲击试验机对载玻片进行冲孔时的状况。拍摄时使用闪光灯进行照明，在载玻片上方放一张白纸，以便能够更容易地看到载玻片上的裂缝。另外，为获得击打面背面的图像，在镜子下方放置镜子并拍摄图象。试验条件和拍摄条件见表1。

表1 试验条件和拍摄条件

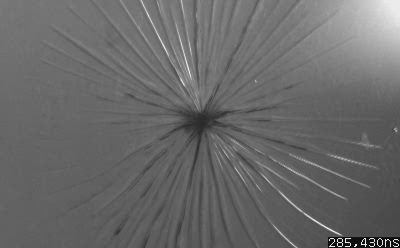

图2 试验结果1

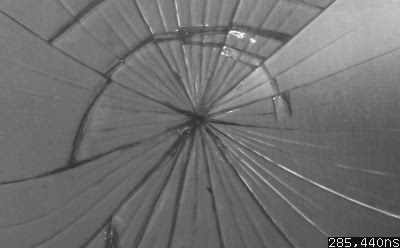

图3 试验结果2

图2所示为载玻片撞击玻璃后的图像，图3所示为玻璃随后出现裂纹的情况。图2和图3并非同一试验片的结果。高速穿刺冲击试验机还可以求出冲孔时的最大试验力和破坏能量等。

高速摄像机：HPV-X
照明：闪光灯
透镜：105mm微距镜头、长焦转换器×2

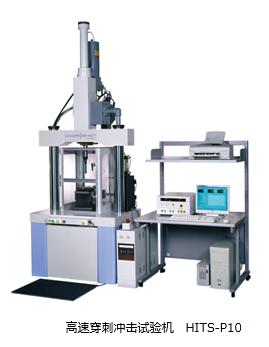

试验机：HITS-P10
锤：锤φ10
试验机软件：高速冲击试验软件
其他：外围设备和电缆等

最高1000万帧/s的超高速连续拍摄
搭载本公司独创的高速CMOS图像传感器“FTCMOS”。实现世界最高等级1000万帧/s的超高速连续拍摄。

增加拍摄张数
增加存储容量并将拍摄数量增加到256张（HP模式）。即使在超高速拍摄时也不会错过瞬间的现象。

可以用最高速度进行高分辨率拍摄
传统型高速摄像机的分辨率随着拍摄速度的增加而降低。无论拍摄速度如何，HPV-X都可以进行最高分辨率400×250像素的视频拍摄，因此可以进行超高速现象的详细分析(FP模式时)。

适合超高速拍摄且使用简便的软件
通过支持Windows 7的控制软件进行简单设置，即可立即启动超高速拍摄。
拍摄图象可以用AVI、BMP、JPEG、TIFF16等通用格式进行保存。

采用高精度负载传感器
在100％量程中，采用满量程范围±0.5％以内的高精度负载传感器；在50％、20％量程中，采用在满量程范围±1％以内的高精度速度负载传感器。

试验范围
可以在1～20m/s的广泛范围内试验。

高速采样
最快可达1μs的高速采样，支持高速冲击试验。
