玻璃四点弯曲试验中的破坏观察

近年来，智能手机和平板电脑等使用玻璃的便携式产品日益增多。携带使用的物品需要具有足以承受弯曲和掉落等外力的强度，玻璃也必须具备足够的强度。在切割玻璃时，在切割面上会形成微小的划痕（微裂纹），据说在三点（或四点）弯曲试验中从这个划痕开始破裂。

换言之，通过观察三点（或四点）弯曲试验的断裂状况，可以评估切割表面上的划痕状态和处理方法。

此次开展透明玻璃的四点弯曲试验，并用高速摄像机拍摄此时的破坏状况。

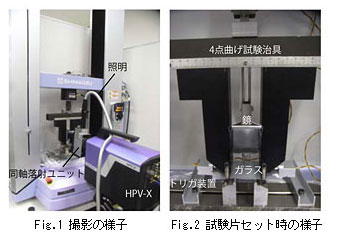

四点弯曲试验使用精密万能试验机Micro Autograph AG-X。图1、2所示为拍摄状况。使用2台金属卤化物灯进行照明。为了便于观察透明玻璃上的裂缝，在透明玻璃的下侧放置反射片。另外，为获得击打面背面的图像，在镜子下方放置镜子并拍摄图象。试验条件和拍摄条件见表1。

表1 试验条件和拍摄条件

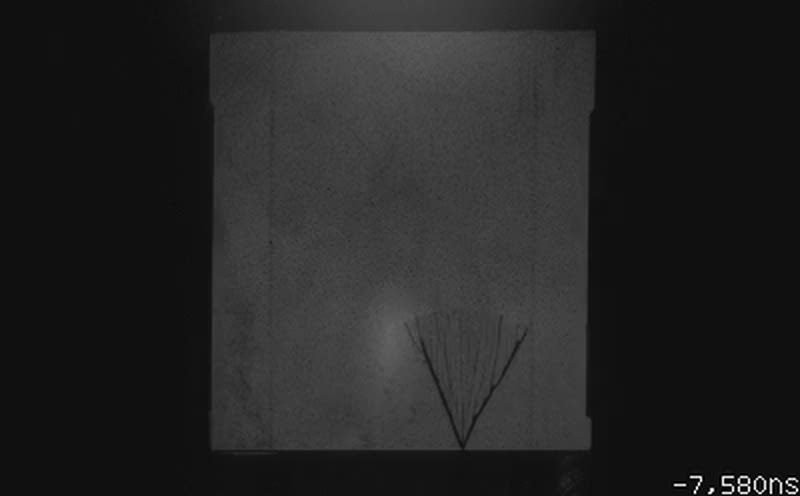

图3 试验结果

使用Autograph，可以求出破裂时的最大试验力和行程。

高速摄像机：HPV-X
照明：金属卤化物灯×2
透镜：50mm微距镜头、同轴落射单元
试验机：AG-Xplus
负载传感器：1kN
试验夹具：四点弯曲试验夹具（特殊形状）
试验机软件：TRAPEZIUM X
触发设备：玻璃四点弯曲用触发设备
其他：外围设备和电缆

最高1000万帧/s的超高速连续拍摄
搭载本公司独创的高速CMOS图像传感器“FTCMOS”。实现世界最高等级1000万帧/s的超高速连续拍摄。

增加拍摄张数
增加存储容量并将拍摄数量增加到256张（HP模式）。即使在超高速拍摄时也不会错过瞬间的现象。

可以用最高速度进行高分辨率拍摄
传统型高速摄像机的分辨率随着拍摄速度的增加而降低。无论拍摄速度如何，HPV-X都可以进行最高分辨率400×250像素的视频拍摄，因此可以进行超高速现象的详细分析(FP模式时)。

适合超高速拍摄且使用简便的软件
通过支持Windows 7的控制软件进行简单设置，即可立即启动超高速拍摄。
拍摄图象可以用AVI、BMP、JPEG、TIFF16等通用格式进行保存。
