碳纤维增强塑料的多孔拉伸强度试验 【标准编号：JIS K 7094：2012（参考标准ASTM D5766:2010）】

前言

近年来，针对要求具有机械可靠性的结构体部件，将材料从传统的金属材料转换为轻质替代材料的材料产业蓬勃发展。主要原因是通过减轻产品的重量，不仅可以减少运输质量，还可以减少产品运输过程中的二氧化碳排放量。采用碳纤维的CFRP（碳纤维增强塑料）等纤维增强复合材料，其特征在于具有优异的强度和轻质，现在被广泛用作飞机材料，今后将以轻量化为目的，应用范围扩大到以汽车为代表的所有产品。
本文将针对CFRP的强度试验方法，即得到广泛应用的有孔强度拉伸试验的案例进行介绍。

测定及夹具等

CFRP显示出高抗拉强度，并具有高强度的耐破坏冲击性。在试验时，建议使用具有足够容量的试验机或夹具（相对于样品的最大试验力）。

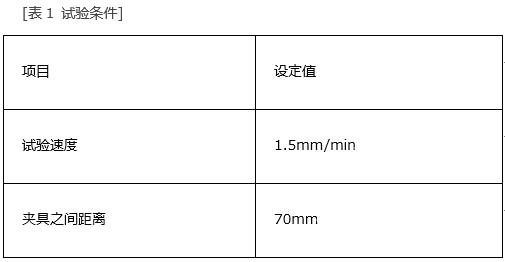

本试验使用尺寸L(mm)×W(mm)×T(mm) = 150×36×2.5、孔径6mm、层压方法[45/0/-45/90]2s的样品进行测定。

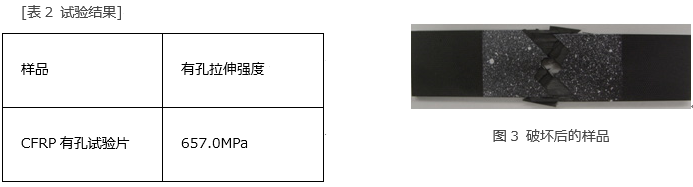

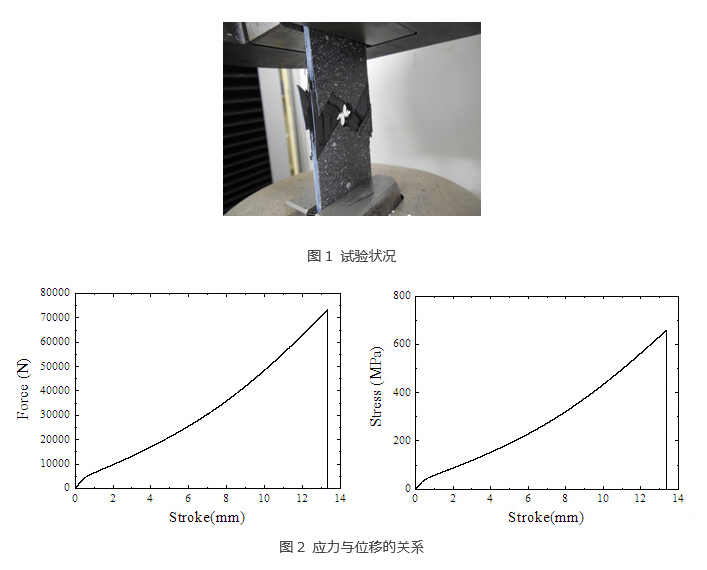

测定结果







碳纤维增强塑料的多孔拉伸强度试验系统

试验机 ：AG-Xplus
负载传感器 ：100 kN
试验夹具 ：100 kN用定位楔形夹具，复合材料用梯形锉齿
软件 ：TRAPEZIUM X(单品)

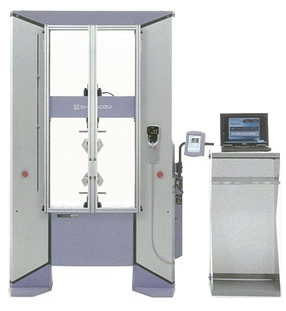

落地式精密万能试验机　AG-Xplus

缩短试验周期
5kN以下的台式机型可以选择以返回速度3300mm/min、十字头速度3000mm/min驱动的HS型。对于橡胶等延伸性良好的试验片，可以缩短试验周期

新增短柱型（SC形）的产品阵容
适用于电气和电子零件等小型零件的试验、压缩试验。试验高度为1130mm，可以安装在天花板较低的房间内。试验空间为700mm。

采用待机节电设计，有效降低环境负荷。
全球需要削减CO2。AG-Xplus可以减少待机时的功耗，为降低环境负荷做出贡献。框架容量减少功耗约10～25％。

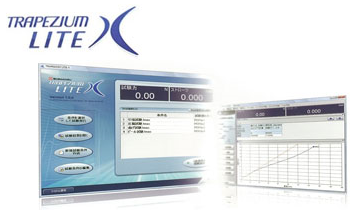

静态材料试验机用软件 TRAPEZIUM X

可以直观地操作使用。
