碳化硅外延层厚度及其均匀性的无损检测——红外显微系统

  • 产品资讯

第三代半导体碳化硅材料快速发展

  近年来,5G通信、新能源汽车、光伏行业推动了第三代半导体材料碳化硅(SiC)技术的快速发展。相较于成熟的硅(Si)材料,SiC具有禁带宽、击穿电场高、电子饱和迁移率高、热导率高等优良的物理化学特性,是制备高温、高压、高频、大功率器件的理想材料,如电力转换器、光伏逆变器、射频放大器、滤波器等。

碳化硅外延层及其厚度测定的重要性

  SiC功率器件往往需要通过在SiC 衬底上生成所需的薄膜材料形成外延片,从而更易于获得完美可控的晶体结构,更利于材料的应用开发。随着外延生长技术的进步,SiC外延层厚度也从几μm发展到上百μm,也从同质外延发展为异质等多种晶体。

  对外延片品质影响最大的是外延层的厚度以及电阻率的均匀性,因此在实际生产中对延片的厚度进行测量是很重要的一环。

碳化硅外延厚度测定原理

  在硅同质/异质外延生产中,红外傅立叶变换光谱技术(FTIR)是测试硅外延层厚度一种非常成熟的方法,具有准确、快速、无损等优势,非常适合工业化使用。因此在碳化硅外延厚度测定上也得到了推广应用,已形成了《GB/T 42905-2023碳化硅外延层厚度的测试 红外反射法》标准。

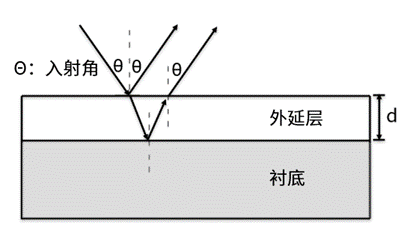

  仪器测试原理:衬底与外延层因掺杂浓度不同而导致的不同折射率,红外光入射到外延层后,一部分从衬底表面反射回来,一部分从外延层表面反射出来,这两束光在一定条件下会产生干涉条纹,根据干涉条纹的数量、折射率以及红外光入射角可以计算出外延层的厚度d(原理示意图如下)。

傅立叶变换光谱法测试外延层厚度原理图

  计算公式如下:

  式中,d表示厚度,单位μm;M表示不同波数间的峰个数;n表示镀膜材料折射率;θ表示入射角;,1/λ2 、1/λ1  表示波数。

  采用FTIR配合显微分析技术,可避免损伤晶圆,实现SiC外延层厚度的测试。

岛津IRXross+AIM-9000红外显微系统

碳化硅晶圆样品的外延厚度及其均匀性测试

  对于SiC晶圆,外延层厚度理论值11 μm,测试不同位置(0~16号位点)处的外延层厚度。样品无需前处理,直接进行显微红外无损测试。

样品照片

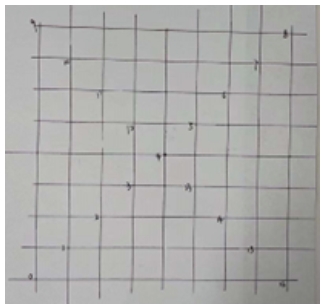

样品测试位点设定

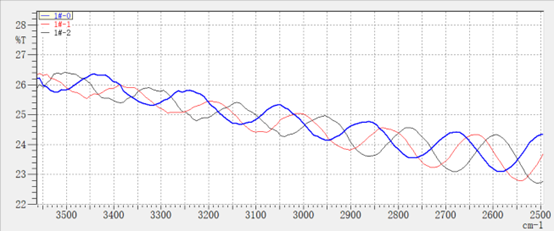

  观察不同位点在2500~3500cm-1波段下的红外光谱重叠图,可见明显的干涉条纹。

三个不同位点测试的红外光谱图

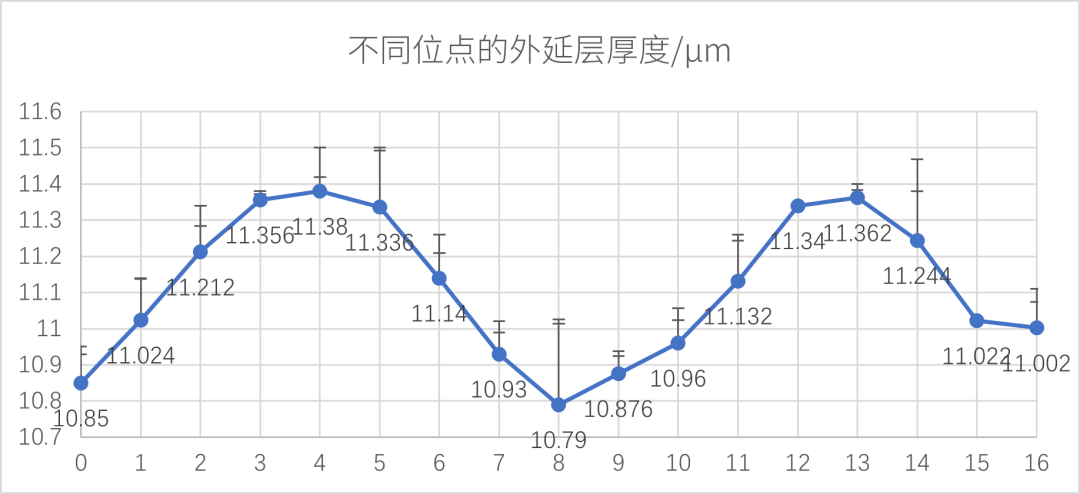

  随后分别测定了样品标记的17个位点,每个位点重复测试5次, 17个位点的厚度平均值为11.115微米,总的RSD值为2.13%,与理论值偏差1.05%。

17个位点的外延层厚度及其偏差

  从不同位点外延层厚度结果来看,SiC晶圆外延厚度并非完全均一,呈现边缘薄,中间厚的趋势。

  详细资料请联系岛津当地营业。
